DB-MT130迈腾整车理实一体化实训室
汽车实训中心是为学生提供实践教学、培养动手操作能力，保证学生掌握一定职业技能的一系列要素的统一体，是对学生进行专业岗位技能培训与鉴定的重要组成部分，是职业教育的基本硬件，其水平高低直接影响着职业院校的教学质量与水平，职业院校也担负着培养国家和地方所需的高素质技能型人才的重任，因此，加强实训基地建设也是职业院校建设与发展的内容之一。
一、实验用车1辆

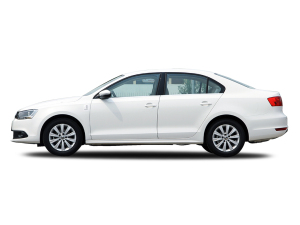

全新标准汽车整车,( 2013年1.8TSI+DSG迈腾轿车, 舒适型）
2013年1.8TSI+DSG迈腾轿车，舒适型
二、整车电控系统实训台（1套）
1、功能：
（1）整车电控系统实训台用于汽车电控系统的教学与实训，包含汽车电控系统六大部分：发动机电控系统、自动变速器、ABS系统、SRS系统、音响系统、空调系统，灯光与车身电器系统；
（2）测量面板：面板上的电路图完全根据原厂电路图设计，安装4mm测点，可进行电控系统信号测量与分析；
（3）故障设置系统：可以进行多种类型故障设置与故障模拟，包括断路、短路、间歇性故障、信号不准等；
（4）汽车各系统正常运行，保留完整的动力传动系统及控制系统。
（5）检测操作台通过航空插头和连接电缆与整车连接，保持原车所有功能�？刹鸪觳獠僮魈�，整车可正常行驶。
（6）可移动“检测操作台”，可分别进行各控制系统的检测实训（电控发动机、变速器控制系统、ABS控制系统、SRS控制系统、空调控制系统、音响系统、灯光和车身电气控制系统）
（7）检测操作台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板UV平板喷绘有永不褪色的彩色电路图；学员可直观对照电路图和原车发动机、变速器、ABS、空调、灯光与车身电气系统实物，认知和分析各控制系统的工作原理。
（8）检测操作台面板上安装有检测端子，可直接在面板上进行原车发动机、变速器、ABS、空调、灯光与车身电气控制系统的检测实训。
（9）可实现汽车保养与维护操作。
（10）可实现汽车拆装和真车工况演示。
（11）检测操作台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
2、设备配置
（1）全新汽车 1台
（2）主机1台，包括实训台，测量面板，故障设置系统，信号模拟系统；
（3）汽车专用线缆1套，全套线缆，包括ECU转换器等，能实现实训台与整车电控系统对接；
（4）6套教学板（发动机电控系统、自动变速器、ABS系统、SRS系统、空调系统，车身电器系统）
外形：1740*650*1700mm,安装原理面板与检测端子。
整车电控系统实训台参考图
5）使用说明书、实验指导书、原车维修手册。
（6）检测实验箱
含各系统可更换的电路图(换脸板)可供20多个学生用。
三、教师管理中心，1套
配套器材
含：教师多媒体控制台,VGA视频分配器-一拖四; 网络布线; 包含线盒等耗材;
无线路由、打印机;
1、功能：
（1）科目选择：学习或者考试的内容的选定，发送到各个学生终端，同时控制传输到各个学生终端的信号；
（2）考试管理：自动进行考题发送、计时，监控各学生终端状态，对考试结果进行自动批改、评分和管理。
2、技术参数
（1）信号输入：≥10路； 输出：≥10路，-15V～＋15V；
（2）信号处理：五档×1/5、×1/2、×1、×10、×100。
3、设备配置
（1）主机柜1台（750*600*800mm)，电脑1台；
（2）软件系统1套：考试管理、学生信息管理、试题编辑、实训管理、实训内容编辑。
(3)原车维修手册1份
教师管理中心参考图
（3）◎配备DBQC-QC-08 汽车职业教育多功能综合一体机（7 寸高清晰彩色液晶触控屏）教学系统
包含以下功能�？橄低�:
1.故障设置和考核系统
无线触控屏智能化故障设置和考核系统
触控操作汽车职业教育多功能综合一体机”故障设置和考核系统”界面,可实现故障设置、故障模拟、学员考核与评份、故障排除等功能。
故障设置和考核系统采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
控制模块(PC 控制终端或手持移动控制终端)和驱动�？�(智能故障设置驱动盒)分离， 避免复杂连线干扰控制器，系统更加可靠。
驱动�？槟谥弥悄芄收仙柚每刂葡低�，配有专用新型无线数据传输�？�(可插拔型)和
RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。
手持移动控制终端采用 7 寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对 话友好。手持移动控制终端可控制任意一台带驱动�？榈氖笛瞪璞浮�
手持移动控制终端不联网时可作单机操作，当带驱动�？榈氖笛瞪璞肝尴咦橥�，手持 移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与 学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与 学员设故与排故界面原理图与设备面板原理图完全一致)
可自由设定任意一处与汽车电控�？橐庞泄氐母髦殖＜收�，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动�？榭梢陨柚� 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置�？筛菪枨罄┱股柚� 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置�？筛萦没褂靡蟮髡收仙柚玫愕氖亢凸收仙柚美嘈�。
所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输�？槲尴咦橥�， 实现远程集中管理。
用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。

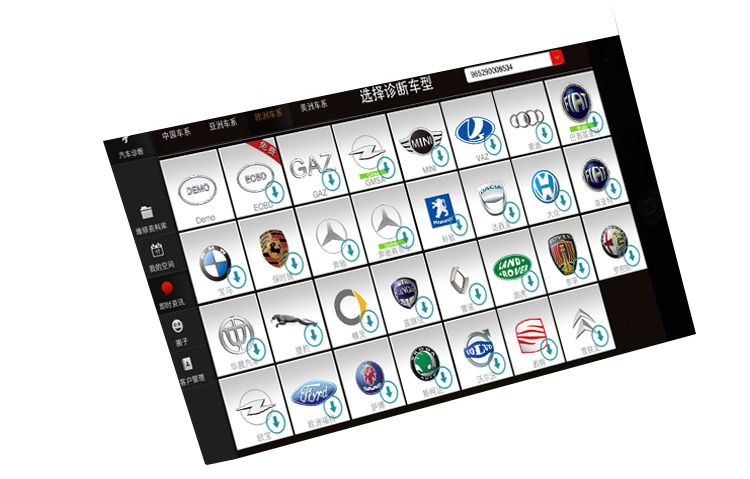

2．汽车检测与诊断系统
汽车职业教育多功能综合一体机与实训无线无线蓝牙连接;
触控操作汽车职业教育多功能综合一体机”检测与诊断系统”界面,可读取汽车设备故障码、故障码清除、读取车辆数据流、动作测试及特殊功能等。
功能特点:
1.设备系统诊断
2.读取系统版本信息
3.读取故障码
4.清除故障码
5.读取数据流信息
6.动作测试
7.特殊功能
8.数据流波形显示
9.维修资料库(包含实训设备原机维修资料,操作使用与实训指导书)
汽车职业教育多功能综合一体机与实训无线无线蓝牙连接;
触控操作汽车职业教育多功能综合一体机”检测与诊断系统”界面,可读取汽车设备故障码、故障码清除、读取车辆数据流、动作测试及特殊功能等。
功能特点:
1.设备系统诊断
2.读取系统版本信息
3.读取故障码
4.清除故障码
5.读取数据流信息
6.动作测试
7.特殊功能
8.数据流波形显示
9.维修资料库(包含实训设备原机维修资料,操作使用与实训指导书)
