消防工程技术专业实训室建设方案(工程型)
一、消防实训室建设的必要性
火灾事故是现代社会危害较大，发生较频繁的灾害，据近年统计资料显示，我国每年都要发生20多万起火灾，所有火灾事故几乎都重复一条教训，就是群众缺乏消防安全意识、缺少消防安全知识及社会上缺少从事消防工程的专业技术人员。消防实训室建成后，可以达到设备先进、功能完备的水平，可以满足教学、培训和教科研等要求。
1、实训教学：能够满足学生对消防系统的认知要求，能够满足学生进行设备安装、调试的要求，能够满足学生进行消防系统运行维护的需要。
2、社会培训：消防实训室可以面向社会进行消防安全知识培训。
3、教科研：在完成实训教学工作的同时，教师可以利用实训室现有条件开展教科研工作，提高教师专业水平。
二、消防实训室建设基本思路
（一）系统安装、调试部分
由1套消防控制中心（工程实用软件）、1套消防报警联动系统实训装置（全部实物）、1套消防广播电话系统实训装置（全部实物）、1套自动喷水灭火系统实训装置，包含湿式、干式、预作用、雨淋四种类型，并且具备室内外消防给水系统（全部实物）、1套消防应急照明和疏散指示系统、1套防排烟系统实训装置、1套防火卷帘实训装置和1套气体灭火实训装置组成。
1、火灾自动报警联动系统实训装置
系统实训功能：能进行各种模拟火灾和报警联动操作演示、系统管理、数据查询、设备启停、单点操作、联动编程、线路设计与连接、故障设置、判断及排除等实验和实训，并可与消防系统其它设备联网进行各种综合实训。
设置一套消防报警系统及联动控制系统、在实训现场实地安装烟感、温感探测器、红外对射感烟探测器及手动报警按钮等等前端探测器。设置的控制�？榉直鹂刂品琅叛谭缁绶У目刂啤⑾拦悴�、水喷淋灭火系统的控制、应急照明的开启。 在实训也可以设置综合展示板,将火灾报警系统及相关的联动对象一一对应展示.
2、消防广播电话系统实验实训装置
系统实训功能：能进行电话及广播切换等联动操作演示、紧急通话、电话主机与分机操作、正常广播（背景音乐）与消防广播的切换、系统功能设置、线路设计与连接、故障设置、判断及排除等实验和实训，并可与消防系统其它设备联网进行各种综合实训。
3、自动喷水灭火系统实训装置
系统实训功能： 能进行各种自动喷水灭火系统联动操作的演示、各种喷头的安装及喷水试验、扩展的灭火试验、自动喷水灭火系统的工作原理、线路设计与连接、故障设置、判断与排除等实验和实训，并可与消防系统其它设备联网进行各种综合实训。
4、防排烟系统实训装置
防排烟系统是防烟系统和排烟系统的总称。防烟系统采用机械加压送风方式或自然通风方式，防止烟气进入疏散通道的系统；排烟系统采用机械排烟方式或自然通风方式，将烟气排至建筑物外的系统。
设置电动排烟风口及手动开启装置，安装小型的排烟风机，在沿墙制作垂直风管模拟正压送风系统，以上系统都由消防报警系统联动。

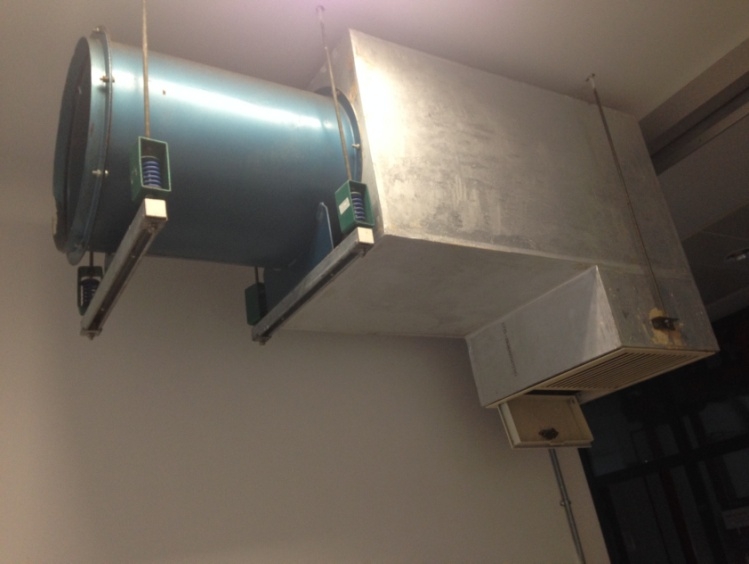

排烟风机及排烟口
排烟风机
5、火灾应急照明及疏散指示照明系统实训装置
疏散照明和应急照明都属于事故照明系统，其中应急照明是当正常照明停止时，在必要的区域内还保持最低照明，以确保安全操作和人身安全的照明。而疏散照明布置在疏散道路沿线，指示疏散路线用的。
消防疏散照明跟消防应急照明本质上作用不同及类型不一样，消防疏散照明在于疏散指导，需要备用电源；而应急照明在于紧急供应照明，自身带有EPS电源。

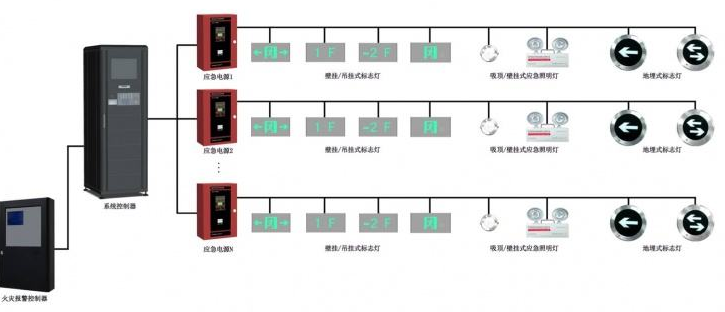

应急照明及疏散系统
动态导向的重要性
大空间建筑，通道复杂，静态、一成不变的疏散指示不能迎台火灾发生时多渠道、安全可靠疏散的要求。就近指引的独立型消防应急灯具不能随火势烟雾走势等外部信息做出台理的疏散方向指引。为了做到安全、快速的疏散，必须引入动态疏散理念，以外部火灾信息为依据，根据实时的火灾及烟雾走势，及时调整及优化疏散路径。
集中维护管理
产品自身的特性和其使用环境决定了消防应急灯具维护困难。关键�？�、电池容量、应急时间、应急转换等故障不易发现。智能型系统的集中维护管理功能能对产品进行自检，对多种功能�？楣收辖兄鞅ǎ馓崾�。这种集中维护管理功能避免了繁复杂的人力维护工作，节省运作成本，提高了产品的可靠性、安全性，同时也确保消除因消防应急灯具故障所产生拘疏散盲区。
系统简介及工作原理
系统主机与FAS（火灾自动报警系统）主机联动，在火灾发生时，根据FAS探头探测的火源发生点及烟雾蔓延方向，与防火卷帘门控制系统进行无缝联动，智能地为建筑内的人群指示出最佳疏散路线，让被困人员安全、准确、迅速地逃离火灾现场。
智能终端采用内嵌高性能单片机控制技术，实现对终端及时监控及控制操作，控制主机平时通过总线网络实时监控各个终端，实时报告终端设备故障，方便维护：在险情发生时，自动将信息指令发布到每个终端，终端收到指令之后自动开始工作，如频闪、变向、开，灭灯等工作，实时智能的为现场人员指示出最佳，最安全的疏散路线。
主要功能
系统监控功能
在正常情况下，智能消防应急照明和疏散指示系统的所有终端设备（应急疏散标志灯、应急照明灯、应急电源及配电箱或分配电装置）均处于被监视状态：在系统控制主机上可以监视每一个现场终端设备的工作状态，系统控制主机与每一个现场终端设备的通讯状态以及控制主机的工作状态。
系统指示功能
火灾情况下，智能消防应急照明疏散指示系统根据系统内置独创的网格化智能分析�？椋攵苑缦�、就近出口、火灾的走势、人群密度分析，结出最优最安全的疏散路径指示：指导智能消防应急标志灯和导流灯的指示方向，以及应急照明灯的开启，帮助建筑内的^群实时地选择最佳逃生路线，指引安全逃生方向，加快逃生速度、提高逃生成功率。
消防联动功能
智能消防应急疏散指示系统可与火灾自动报警系统产品无缝对接，第一时间得到火灾的信息，系统内置的独创的网格化智能分析�？榧扑愠鲎罴烟由废�，最大程度减免损失。
智能动态导向
疏散终端内嵌高性能工业CPU芯片，配合控制器完成火灾应急时的疏散指示功能：同时提供24H不间断自检，及时、准确地显示所有的消防应急标志/照明灯的运作情况，在监控室可全部掌控所有终端的的运行情况，消除了疏散指示盲区，提高了设备的可靠性和建筑物的安全性。
疏散终端指示方向可调整和和闪屏
智能终端根据国标要求支持频闪功能和方向可调功能，常时光源常亮，火灾时，灯具自动转入频闪功能。在火灾中，浓烟中的频闪功能显著提高灯具光源的能见度：平常时就近指向安全出口，火灾时，根据火灾报警信息对方向指示灯具进行指示方向的优化调整。
智能疏散系统
6、气体灭火系统
气体灭火系统是指平时灭火剂以液体、液化气体或气体状态存贮于压力容器内，灭火时以气体（包括蒸汽、气雾）状态喷射作为灭火介质的灭火系统。并能在防护区空间内形成各方向均一的气体浓度，而且至少能保持该灭火浓度达到规范规定的浸渍时间，实现扑灭该防护区的空间、立体火灾。
系统包括贮存容器、容器阀、选择阀、液体单向阀、喷嘴和阀驱动装置组成。
一般在启动灭火系统时，控制系统会启动灭火程序经过30秒钟启动灭火装置进行灭火。在开始延时是会启动气体保护区内外的声光报警器，提示人员需要在30秒钟之内撤离。所以当声光报警器发出声光报警时，必须立即撤离气体保护区。如果气体�；で谌范ú⒚挥谢鹪址⑸保ǹ刂葡低澄蠖鳎�，可以立即按下�；で饷娴慕艏蓖Ｖ拱磁コ废鸹鸪绦�。
（二）火灾现场消防设备运行体验部分
可以模拟火灾现场消防系统设备实际运行情况，将火灾探测器自动报警、手动报警按钮人工报警、火灾声光报警显示、灭火系统运行（消火栓系统及自动喷淋系统）、防排烟系统运行、应急照明及疏散指示照明系统运行、防火卷帘门运行等运行状态真实展现出来，进一步强化人们对火场的认知，体验部分如图5所示。
自动喷淋灭火系统设置二台水泵，流量参数为1L/s，水泵工作压力为3kg，在管道上设置气压增压装置，气压罐的容量可为50升，稳压泵的参数为1L/s 压力为2kg。在出水管道上分别安装湿式报警阀和雨淋阀（控制水喷雾灭火系统）在湿式报警阀的后端安装喷淋头和末端放水试验阀，在水喷雾管道上安装水喷雾喷淋头（开式），水喷雾喷头和末端试水装置安装在玻璃集水槽中，可将水回流至水箱内。
消火栓系统设置二台水泵，流量参数按照5L/s，压力为3kg，另外管道上设置气压增压装置，气压罐的容量可为50升或更小，稳压泵的参数为1L/s 压力为2kg。在现场设置水泵接合器,带自救盘的消火栓箱,消防水泵的控制柜采用一用一备自动控制转换方式,远程启动和就地手动控制方式。
（四）消防实训室配置标准
| 序号 | 设备名称 | 规格型号 | 单位 | 数量 |
| 1 | 火灾报警控制器(联动型） | JB-QG-GST500 | 台 | 1 |
| 2 | 火灾报警控制器（联动型）触摸屏 | HT-1042AAE-0 | 个 | 1 |
| 3 | 总线制操作盘 | GST-LD-SD128 | 块 | 1 |
| 4 | 直接控制盘 | GST-LD-KZ014 | 台 | 1 |
| 5 | 立式控制机柜 | LD-1000A5 | 台 | 1 |
| 6 | 火灾显示盘 | ZF-500 | 台 | 1 |
| 7 | 智能电源盘 | GST-LD-D02 | 台 | 1 |
| 8 | 消防控制室图形显示系统 | 套 | 1 | |
| 9 | NNET-01接口卡 | GST-NNET-01 | 块 | 1 |
| 10 | 接口转换器 | RS-232/RS-485 | 块 | 1 |
| 11 | RS485星型集中器 | 485Hub* | 路 | 2 |
| 12 | 消防应急广播设备 | GST-XG9000/150 | 套 | 1 |
| 13 | 吸项音箱 | GST-YX-100 | 只 | 6 |
| 14 | 壁挂音箱 | GST-YX-100B | 只 | 6 |
| 15 | 输出�？� | GST-LD-8305 | 个 | 6 |
| 16 | 消防电话总机 | GST-TS-Z01A | 台 | 1 |
| 17 | 消防电话接口 | GST-LD-8304 | 只 | 4 |
| 18 | 消防电话分机 | GST-TS-100A | 只 | 4 |
| 19 | 消防电话插孔 | GST-LD-8312 | 只 | 6 |
| 20 | 点型光电感烟火灾探测器 | JTY-GD-G3 | 只 | 30 |
| 21 | 点型感温火灾探测器 | JTW-ZCD-G3N | 只 | 20 |
| 22 | 点型紫外火焰探测器 | JTG-ZW-G1 | 只 | 10 |
| 23 | 通用底座 | DZ-02 | 只 | 100 |
| 24 | 电子编码器 | GST-BMQ-2 | 只 | 6 |
| 25 | 手动火灾报警按钮 | J-SAM-GST9122 | 只 | 10 |
| 26 | 火灾声光警报器 | HX-100B | 只 | 4 |
| 27 | 输入�？� | GST-LD-8300 | 只 | 20 |
| 28 | 输入/输出�？� | GST-LD-8301 | 只 | 20 |
| 29 | 切换�？� | GST-LD-8302 | 只 | 20 |
| 30 | 双动作切换�？� | GST-LD-8302A | 只 | 20 |
| 31 | 隔离器 | GST-LD-8313 | 只 | 8 |
| 32 | 消火栓按钮 | J-SAM-GST9123 | 只 | 10 |
| 33 | 中继模块 | GST-LD-8321 | 只 | 6 |
| 34 | 暗装式预埋盒 | YM-02B | 只 | 100 |
| 35 | 接线端子箱 | GST-JX100 | 台 | 4 |
| 36 | 信号线 | ZR-RVS2*1.5 | 捆 | 10 |
| 37 | 电源线 | ZR-BV2.5 | 捆 | 6 |
| 38 | 设备安装操作板 | 块 | 1 | |
| 39 | 蓄电池 | 24AH/12V | 块 | 2 |
| 40 | 操作工具 | 套 | 12 | |
| 41 | 消防系统检测设备 | 套 | 1 | |
| 42 | 实训桌 | 套 | 6 | |
| 43 | 实训凳子 | 把 | 50 | |
| 44 | 消火栓灭火系统、自动喷洒灭火系统、防排烟系统、消防应急及疏散指示照明系统（火灾联动体验部分） | 套 | 1 | |
| 消火栓灭火系统 | 消防泵、稳压泵、气压罐、闸阀、水泵控制电箱、管网压力表、电接点压力表、泄压阀、柔性接头、过滤器、泄水阀、DN100水管、水泵接合器、消火栓、喉管等 | 套 | 1 | |
| 自动喷洒灭火系统（包含湿式、干式、预作用、雨淋） | 消防泵、稳压泵、气压罐、闸阀、消防水箱、水泵控制电箱、管网压力表、电接点压力表、泄压阀、柔性接头、过滤器、泄水阀、DN100镀锌管、湿式报警阀组、干式阀组、预作用阀组、雨淋阀组、末端试水装置、各种喷头、信号蝶阀、水指、排气阀、末端试水箱 | 套 | 1 | |
| 防排烟系统 | 排烟风机、排烟风口、排烟管道 | 套 | 1 | |
| 气体灭火系统 | 放气模拟间、气瓶组、放气警示灯、气体灭火控制器 | 套 | 1 | |
| 防火卷帘 | 定制 | 套 | 1 | |
| 报警系统（展板定制） | 套 | 1 | ||
| 45 | 装修、水电改造、监控、网络建设 | 项 | 1 | |
| 46 | 设备安装费 | 项 | 1 | |
| 合计:175万含税含运费安装调试 | ||||
