互联网智能电工电子技术实训室建设方案

互联网智能电工电子技术实训室建设方案

一、概述
互联网智能电工电子技术实训室功能先进，实验方法科学，如实验报告自动生成，随机选择某个学生实验过程进行网络直播，实验模块带自动识别、自动供电、信号自动输入、示波器自动探测功能，虚拟测量仪器达十多种，通过互联网时时监控与指导每个学生实验过程等，该实验室各项指标达国际先进水平。
互联网智能电工电子技术实训室能完成实训项目：电工技术、模拟电路、数字电路、单片机编程基础、C51及ARM嵌入式编程基础

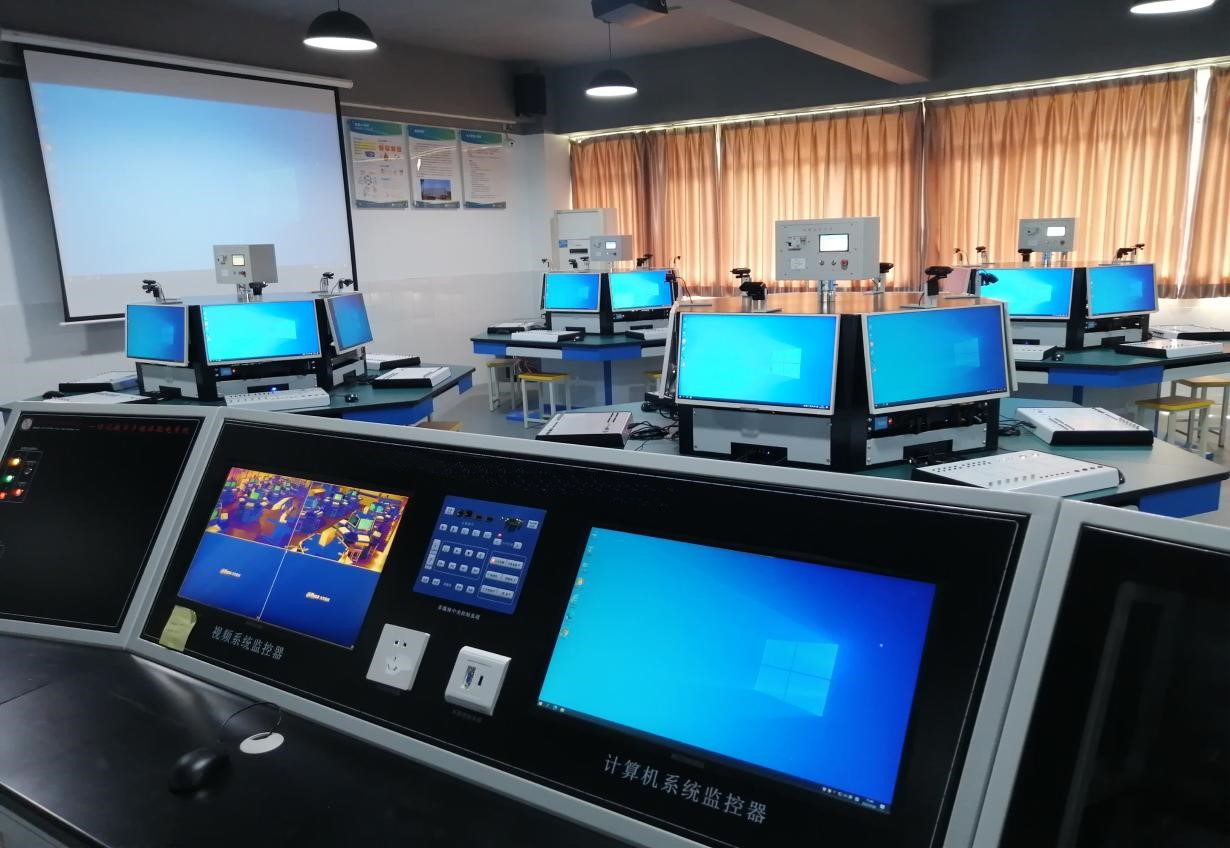

 互联网智能电工电子技术实训室

二、实训室配置清单
序号 名称 型号/规格 单位 数量 单价（万） 总价（万） 备注
1 一体化主控台 DBT-01A 套 1 10 10
2 互联网+电工电子技术实训平台 DB-IE01 套 8 22 176 48工位
合计:186万含税含运费安装调试



附:参数

1、DBT-01A一体化主控台
该设备由电源控制形体、多媒体控制器、音响系统、荧幕控制器、电动窗帘控制器等构成、计算机系统、LAN网系统及视频监控系统构成。模拟现代制造企业管理，使管理者（老师）通过集中管理设备，管理工作室内设备的电源、工作状态，以及通过网络数据汇总监控工业网络数据。除此之外，在教学过程中完整地配备了多媒体教学有关设备，通过投影系统可以展示任务课程教学中的难点。配套的视频系统可以让管理者集中监视工作室每个角落的工作情况，并且可以通过视频展示每一个学员的工作成果，方便教学成果展示和学员评价。
一、设备图片：
一体化主控台
（图片仅供参考、以实际配置为准）

一体化主控台


二、产品概述：
主控台主要有智能电源管理系统，分别独立控制10组工作岛电源与主控台设备的电源，具有过流�；�、失压�；さ裙δ埽骺靥姘宀捎貌噬缁婀ひ�，指示灯内嵌式，工作室窗帘采用分路控制、伺服电机驱动、带�？赜胍豢刂葡低�、视频网络系统，投影屏幕具备升降控制功能 、视频展示台、计算机软件系统、多媒体控制系统、具有常用的USB2.0（2个）、VGA（四进一出）多功能接口等控制系统组成；作用是对工作室内设备供电、窗帘、银幕进行控制，录像监控装置对工作室内设备工作情况进行监控。
三、技术参数：
1、工作电源：三相五线  AC380V±10％  50Hz
2、安全�；ぃ郝┑绫；�，过流�；さ缺；�
3、视频监视：四路视频
4、电源控制：9组电源控制 380V供电
5、额定功率：10KW(可根据客户需求定制)
6、环境温度：－10℃ ～40 ℃
7、相对湿度：≤85%
8、外形尺寸：L2800mm×W1200mm×H1100mm
四、产品结构：
1、桌身：采用1.5mm优质钢板，折弯焊接而成，并通过静电喷涂环氧树脂，美观耐用。
2、桌面：采用优质钢板，表面通过耐磨喷涂处理，边缘采用弧形折弯，使外观更具弧线并且方便操作并并带有电脑键盘抽屉。
3、实训屏：采用优质钢板斜面设计精加工，颜色协调、设计合理。分组电源、主控器材、控制电源等布局科学及操作方便。
4、铰链：不锈钢铰链，自动型大伸展角度，开合达十万次以上。
5、滑轨： 1.2mm厚优质冷轧钢板压制成型的静音三节滚珠滑轨，开合达十万次以上，表面经喷塑处理，承重力﹥100kg。
6、把手：采用铝合金桥型拉手，表面经纯环氧树脂塑粉高温固化处理。
可放置各种多媒体设备：视频展台、功放、DVD、计算机、中央控投制器、 无线话筒等，并设置有各种穿线孔位，使用方便。
五、DBT-01一体化主控台产品配件包配置清单
示教电源控制系统
序号 名称 规格型号 单位 数量 备注
1 控制台   台 1
2 漏电开关   只 1
3 电源指示灯 16mm 金属头 220V 黄 只 1
4 电源指示灯 16mm 金属头 220V 绿 只 12
5 电源指示灯 16mm 金属头 220V 红 只 2
6 智能电源管理系统   套 1 详见附件1
7 单相电源插座 86型 只 1
8 急�？� φ16mm 红 只 1 带自锁
9 通讯插座 RS232 USB 86型 只 1
10 空开 NXB-32 C32 3P 只 9
11 空开 NXB-32 C10 2P 只 1
12 交流接触器 CJX2-4011 AC220V 只 1
13 交流接触器 CJX2-0910 AC220V 只 10
14 显示器 19.5吋 台 2
15 拖线板 3米 只 2
16 接线端子 TB2512 只 6
17 电脑孔穿线盒盖   只 1
18 双面橡胶长腰形护线圈 38*85 个 5
19 教师椅 五轮转椅 把 1
示教多媒体控制系统
序号 名称 规格型号 单位 数量 备注
1 投影机 爱普生CB-X05 台 1
2 通用投影机吊架 500-1000mm可调 白色 套 1
3 电动投影幕布 120寸 块 1
4 展台 东裕 DYU-8313 台 1
5 无线话筒 Hi-vobo HR666 对 1
6 有线鹅颈话筒 Hi-vobo H5 个 1
7 功率放大器 Hi-vobo H150=200W+200W 台 1
8 音箱 Hi-vobo D100C 10寸 对 1 含吊架
9 前级效果器 Hi-vobo HD830 台 1
10 专业音箱线(发烧线)   米 40
11 多媒体控制器 DYU-8160 只 1
12 硬盘录像机  DS-7108N 台 1
13 半球摄像头 3327WD-L 4MM 台 4
14 交换机 48口 台 2
示教多媒体控制系统
序号 名称 规格型号 单位 数量 备注
1 智能电源管理软件   套 1 详见附件
2 无纸化实训报告管理软件   套 1
3 配套资源库 网络版60节点 套 1

六、附件：
（一）智能电源管理系统功能要求
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大�；すδ埽坏缭淳哂幸患üδ�，处理故障时，防止漏电�；て骱险ⅲ斐纱サ缥Ｏ�；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
1、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！
2、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。
3、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能�？梢患艉凸乇账猩璞福傻ザ揽刂泼刻ㄉ璞傅目�。
4、后台系统：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间。
（二）配套资源库：
★1.电子技能虚拟实训室软件（网络版）
一、软件概述
采用三维仿真技术而研制的仿真实训软件，包括仪器仪表、导线加工、检修工具、焊接工艺、电子器件、模拟电子技术、数字电子技术、生产工艺、插装工艺、SMT工艺、收音机实训等11个实训单元，基本涵盖了国家电子设备装接工（中初级）鉴定考核的全部主要�？�。本产品性能价格比高，是电子技能仿真实训室必备的主体软件。
二、软件内容
★1.仪器仪表
仪器仪表需包括指针式万用表、数字式万用表、普通示波器、信号发生器、直流稳压电源、毫伏表、高频信号发生器、钳形电流表等至少8个实训项目；每个实训项目中，根据不同内容的教学大纲要求，需包含各种仪器仪表的外形、面板、使用操作、考考你等不少于3个实训任务，其中，数字式万用表实训任务需包括外形、面板、测电阻、测电压（交、直流）、测电流、测二极管、测三极管、考考你；示波器项目中，当鼠标滑过面板上对应聚焦、亮度、旋钮等，对该部分作用均有文字描述显示。考考你实训项目，要求趣味性答题，运用游戏一样的模式，对正确与错误和时间的使用需做出记录。
2.导线加工
导线加工需包括常用材料、绝缘导线加工、屏蔽线加工、导线捆扎、导线连接等至少5个实训项目；每个实训项目中，根据教学大纲要求，需包含若干实训任务，各实训任务均配有考考你随机小测试，使用恰当的媒体手段来实现，教学设计合理，导航清晰,并配有语音讲解功能。
3.检修工具
检修工具需包括焊接工具、钳口工具、剪切工具、紧固工具等至少4个实训项目；其中钳口工具项目的实训任务包括尖嘴钳、平嘴钳（扁口钳）、园嘴钳、钢丝钳、镊子、压接钳、网线钳等；根据相应的教学大纲，要求把各种检修工具清楚表示，并配有语音讲解功能。
4.焊接工艺需包含手工焊接、实训、浸焊、波峰焊、再流焊、拆焊技术等至少6个实训项目；其中手工焊接项目的实训任务包括工具检测、焊锡丝的握法、电烙铁的握法（正握、反握、握笔）、五步焊接法、焊接质量鉴别、贴片元件等。根据相应的教学大纲，要求把焊接工艺清楚表示，图文并茂,并对重难点部分配有语音讲解功能。
5.电子器件
电子器件包括电阻器、电容器、电感和变压器、二极管、三极管、晶闸管、模拟IC、数字IC、片状元器件、电声器件、开关接插件、发光显示器件等至少12个实训项目；根据相应的教学大纲，要求把常用的电子元器件都能清楚表示，教学任务需包括分类、标识、检测、考考你等至少4部分,并对重难点部分着重练习,检测方法不少于2钟。
6.模拟电子技术
模拟电子技术包括射极偏置电路、基本放大电路、延时开关电路、ＲＣ震荡电路、桥式整流电路、串联稳压电路、直流电动机调速电路、调光台灯、运放输出功能扩展等至少9个实训项目；根据相应的教学大纲，要求软件能基本涵盖所有的电子技术；教学任务需包括目的、电路、原理、布局、接线、仿真和排故等。用文字、图片的形式展示学习目的，将主要掌握的知识点予以概括，了解本�？橹饕难澳谌莅ㄔ�、接线、故障原因及排除故障等；电气电路与电路实物相互对比，当鼠标指向电气图某个器件时，相对应的实物也会放大显现；动画与配音结合，描述电路组成。原理动画应包括两部分：一是电路组成，以二维动画的形式表现并配有语音讲解；一是工作原理，通过语音及二维动画的演示描述其工作过程。当前部分要求以高亮显示。整个动画要求流畅。同时动画设有播放器，通过进度条来控制动画进度，以达到学习者反复学习观看的目的；布局要求将器件库中在实训过程所需的元件拖动放到配电柜中进行布局，并设定故障现象，通过仪器仪表来测量找到故障点，最后分析故障原因，设置原理图，协助操作者了解相应原理，继而分析故障原因、列出查找方法，通过仪器仪表找到故障点，最后判定故障结果。
7.数字电子技术
数字电子技术包括宿舍灯控制电路、定时交流开关、步进电机控机器、智力竞赛抢答器、移位型控制器、四路彩灯控制电路、声光报警电路、数字钟电路、基本逻辑关系等至少9个实训项目；根据相应的教学大纲，要求软件能基本涵盖所有的电子技术；教学任务需包括目的、电路、原理、布局、接线、仿真和排故等。用文字、图片的形式展示学习目的，将主要掌握的知识点予以概括，了解本�？橹饕难澳谌莅ㄔ�、接线、故障原因及排除故障等；电气电路与电路实物相互对比，当鼠标指向电气图某个器件时，相对应的实物也会放大显现；动画与配音结合，描述电路组成。原理动画应包括两部分：一是电路组成，以二维动画的形式表现并配有语音讲解；一是工作原理，通过语音及二维动画的演示描述其工作过程。当前部分要求以高亮显示。整个动画要求流畅。同时动画设有播放器，通过进度条来控制动画进度，以达到学习者反复学习观看的目的；布局要求将器件库中在实训过程所需的元件拖动放到配电柜中进行布局，并设定故障现象，通过仪器仪表来测量找到故障点，最后分析故障原因，设置原理图，协助操作者了解相应原理，继而分析故障原因、列出查找方法，通过仪器仪表找到故障点，最后判定故障结果。
8.生产工艺
生产工艺包括器件准备、安装、焊接（喷涂助焊剂、干燥和预热、波峰焊、强迫风冷）、补焊调试、装配测试、包装入库等至少6个实训项目；根据教学大纲要求，需包含若干实训任务，并用恰当的媒体手段来实现，教学设计合理，导航清晰，并配有语音讲解功能。
9.插装工艺
插装工艺包括印制板分类、PCB生产工艺、插装准备、手工插装、机器插装等至少5个实训项目；据教学大纲要求，需包含若干实训任务，使用恰当的媒体手段来实现，教学设计合理，导航清晰，并配有语音讲解功能。其中插装准备包括元器件检查、老化实验、引线剪裁、导线剥头、元器件成型、浸涂焊料等实训任务。
10.SMT工艺
SMT工艺包括表面组装材料、SMT设备、SMT工艺、SMT生产过程等至少4个实训项目；据教学大纲要求，需包含若干实训任务，并用恰当的媒体手段来实现，教学设计合理，导航清晰，并配有语音讲解功能。其中SMT生产过程以流水线的产品生产说明SMT的生产过程，包括锡膏印刷、贴片、焊接、检测、手工补装、焊接、修整与检测、抽样实验、包装入库等，通过国内先进的某电视机生产线整体演示该过程。
11.收音机实训
收音机实训包括工作原理、元件选择、印制电路、元器件插装、焊接、组装、调试工艺、总装、维修指南、维修训练等至少10个实训项目；据教学大纲要求，每个实训项目还需包含若干实训任务；调试工艺实训要求分别练习静音调试、接线和动态调试三种，其中动态调试要求可以做到三点统调，在调试练习过程中，鼠标点击面板上对应的开关、旋转按钮等均伴有实物的仿真声音。软件要求教学设计合理，媒体表现方式丰富，交互性强等特点。
★2.电工电子技术基础仿真教学软件（网络版、具有软件著作权）
一、产品概述
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1—2006）《职业技能实训和鉴定设备通用技术规范》而设计，内容包含基尔霍夫定律、负载星型接法、负载三角型接法、信号发生器的使用、示波器的使用、基本放大电路、稳压电源、三人表决器、四人抢答器、循环彩灯控制器、数字钟电路等共 11 个仿真实训项目。在教学设计上，每个实训项目精心设计了例如目的、器件、电路、原理、仿真、排故等多种训练�？�，在媒体设计上，以三维可视化编程技术为主，以更好地实现情境性、交互性与过程性。以便操作者循序渐进地得到训练。
本软件做到了认识与实践相结合，实验与实训相结合，操作与指导相结合，实践与考核相结合的方针，采用三维动画与二维交互动画编程相结合技术，具有很强的职业性、情景性、过程性、交互性、智能性。
二、实训项目
序号 项目名称 实训模块
1 基尔霍夫定律 目的、原理、实验、考考你
2 负载星型接法 目的、原理、实验、考考你
3 负载三角型接法 目的、原理、实验、考考你
4 信号发生器的使用 简介、面板、使用、操作、考考你
5 示波器的使用 简介、面板、使用、操作、考考你
6 基本放大电路 电路、布局、接线、测试、排故
7 稳压电源 目的、电路、仿真
8 三人表决器 目的、器件、电路、原理、仿真、排故
9 死人抢答器 目的、器件、电路、原理、仿真、排故
10 循环彩灯控制 目的、器件、电路、原理、仿真、排故
11 数字钟电路 原理、电路、布局、测试、排故


实训描述，以基尔霍夫定律为例：
基尔霍夫定律项目包含四个实训模块分别为目的、原理、考考你。目的中讲述了该项目实验时所要达到的目标，掌握稳压电源、直流电压表、直流电流表的使用，学会用实验的方法验证基尔霍夫定律的正确性；原理中以动画展示配合语音的形式对“节点电流定律”“回流电压定律”项目进行了介绍，动态形式便于学生记忆；实验任务中按照画面提示的操作步骤进行实训操作左下角设有实验的原理图，软件操作场景以三维动画为主，视频、图片、语音以为文字为辅助，场景真实互动性强能够让学生更加直观的了解实际的操作过程。操作步骤提示明确即使是初学者也可很快上手操作；考考你用游戏动画的形式对操作者进行一些有关项目知识点的考核，增加软件的趣味性和互动性，学生更容易接受和理解。
★3.电子产品工艺实践教学系统（网络版）
一、产品概述
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1—2006）《职业技能实训和鉴定设备通用技术规范》而设计，用于各类院校电子技术实践教学演示使用。
体现了当前使用的最新的生产技术，完全与我国当前电子制造业接轨。全部内容均在生产或实训现场拍摄，再现了生产的真实环境，相当于把生产线搬进课堂，让学生了解现代制造业的生产方式和工艺流程，从而认识并掌握工程操作技能。对于不容易观察到的内容，则采用了多媒体动画技术，可以达到意想不到的效果。该系统解决了下厂认识实习由于地处遥远、交通不便、学时紧张、经费不足、生产繁忙、不便安排等多种条件的限制，可在大厅或实验实训室使用。
二、产品内容
一、电子产品生产过程：准备元器件、安装元器件、焊接、补焊与调试、整机装配与测试、包装与入库六个主要生产过程。
二、焊接与拆装技术：手工焊接工具（内热式烙铁、长寿烙铁、恒温电烙铁、焊锡丝）、人工焊接技术（手工锡焊五步操作法）焊接质量（合格的焊点、有缺陷的焊点——虚焊、偏焊、桥接、堆焊、缺焊、针孔、拉尖、拖尾、冷焊、脱焊）、拆焊技术（吸锡线、手动吸锡枪、热风工作台）、浸焊与波峰焊（浸焊、波峰焊）。
三、SMT（表面安装）技术：贴片元器件、贴片集成电路、SMT电路板等。
四、SMT安装焊接工艺：印焊膏、贴片、再流焊、清洗、测试与返修等。
五、SMT产品生产过程再现。
四、适用范围
各类院校电工电子实验教学中心、实训中心、基地、电工电子实验室、实训室。
★4、电子仪表仪器仿真教学软件（网络版）
一、产品概述
本产品依据《电子设备装接工国家职业标准》、教育部有关专业电子技能训练教学大纲与中华人民共和国劳动和劳动安全行业标准（LD/T81.1—2006）《职业技能实训和鉴定设备通用技术规范》而设计，包含常用电子测量仪器、信号（函数信号、高频信号、彩色电视信号）发生器、电子电压表（毫伏表、数字万用表）、电子计数器、双踪示波器、扫频仪等六类仪器，每类仪器设有仪器简介、面板介绍、使用方法、仿真实训等4个学习任务。具有职业性、情境性、交互性、工艺性、智能性。本产品性能价格比高，是电子技术仿真实训室必备的主体软件。
二、实训项目

电子仪表仪器仿真教学软件		 项目名称 实训任务 内容
项目一
测量基础知识		 任务一测量概述及数据处理 测量过概述
测量数据及处理
测量误差的来源和分类
测量值的表示
任务二电子测量 电子测量
电子测量的特点和应用
测量的误差
电子测量实验室的常识
任务三电子测量仪器 电子测量仪器的分类
电子测量仪器的选择
电子测量仪器的主要性能指标
仪表准确度等级
项目二
万用表		 任务一指针式万用表 万用表的简介
指针式万用表结构
测直流电压
测交流电压
直流电流测量
电阻测量
指针式万用表测量普通二极管
指针式万用表检测发光二极管
指针式万用表三极管管型判别
NPN型三极管管脚判别
PNP型三极管管脚判别
指针式万用表电解电容质量判断
指针式万用表测量放大倍数
指针式万用表使用注意事项
任务二数字万用表 数字万用表简介
数字万用表面板
万用表测直流电压
万用表测交流电压
万用表测直流电流
数字万用表测电压电流的注意事项
万用表测电阻
万用表测量电路通断
万用表测量二极管
万用表测量三极管放大系数β
万用表测电容
项目三
毫伏表		 任务一AS2173D型毫伏表 常用电子电压表的种类
指针式电子电压表交流电压的测量原理
指针式电子电压表的不同结构
AS2173D指针式电压表的面板
AS2173D指针式电压表的技术指标
AS2173D指针式电压表测量步骤
AS2173D指针式电压表使用的注意事项
任务二DF1930A数字毫伏表 数字电压表的结构
数字式电压表的原理
DF1930A数字毫伏表面板功能
DF1930A数字毫伏表测量步骤
DF1930A数字毫伏表使用注意事项
项目四兆欧表 任务一兆欧表 兆欧表的简介
兆欧表的面板
ZC25型兆欧表的测量原理
兆欧表的测量步骤
兆欧表的使用注意事项
ZC25型兆欧表测量电动机绕组线圈与外壳之间的绝缘电阻
项目五频率计
 		 任务一HC-F1000L频率计 频率计简介
频率计的面板
频率计频率测量原理
频率计周期测量原理
频率计使用
频率计的主要技术指标
频率计的使用注意事项
项目六信号发生器 任务一SG1646A多功能函数信号发生器 信号发生器简介
SG1646A多功能函数信号发生器面板介绍
SG1646A多功能函数信号发生器的主要技术特征
SG1646A多功能函数信号发生器的使用
SG1646A多功能函数信号发生器的使用注意事项
函数信号发生器工作原理
任务二GRG-450B高频信号发生器 GRG-450B高频信号发生器的面板介绍
GRG-450B高频信号发生器的技术指标
GRG-450B高频信号发生器的工作原理
GRG-450B高频等幅信号输出
GRG-450B高频信号发生器使用注意事项
GRG-450B使用内部调制信号的高频调幅信号输出
GRG-450B使用外部调制信号的高频调幅信号输出
任务三低频信号发生器 低频信号发生器简介
XD1低频信号发生器面板
XD1低频信号发生器操作步骤
XD1低频信号发生器使用实例
项目七示波器 任务一模拟示波器 示波器的买那般介绍
示波器探头
示波测试的基本原理
通用示波器的垂直通道（Y通道）
普通示波器的水平通道（X通道）
示波器操作步骤
用示波器观察波形
示波器校准
用示波器测量信号电压幅度和频率
用示波器测量信号相位差
任务二数字示波器 数字示波器采样及AD转换原理
数字示波器面板
数字示波器简介
数字示波器结构
数字示波器主要技术指标
数字示波器使用前的准备
数字示波器自动测量波形
数字示波器光标测量
数字示波器波形存储与调用
数字示波器探头衰减
示波器使用注意事项
项目八扫频仪 任务一扫频仪 扫频仪概述
扫频仪工作原理
扫频仪面板介绍
扫频仪的性能参数
扫频仪的频标
扫频仪检查
扫频仪使用注意事项
测量放大电路的增益
测量幅频特性曲线
测量扶贫特性曲线的带宽


DB-IE01互联网电工电子技术工作岛
互联网电工电子技术工作岛


 互联网电工电子技术工作岛

一、实训平台概述
“互联网+电工电子技术工作岛”是整合国内外同类产品合理的实训方法，先进、科学的实训手段并加以消化、提高而研制的新一代实训装置。实训内容根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，并按照职业教育的教学和实训要求而设定，涵盖“电路分析”“电工基础”“电工学”“模拟电子技术”“数字电子技术”等课程的实训大纲要求，其适合普通高校、职业院校、技校、职校等实验室新建、扩建、更新换代，为学校迅速开设实训课程提供了理想的实训设备。
�？椴捎么盼胶筒褰邮浇峁�，内嵌十二合一虚拟仪器测试测量装置和图像采集设备，具有小体积，多功能，高性能的特点。实验工程中能够实时掌握学生的实验情况，方便课堂教学和学生实验数据的存档和分析。
功能先进，实验方法科学，如实验报告自动生成，随机选择某个学生实验过程进行网络直播，实验�？榇远侗稹⒆远┑�、信号自动输入、示波器自动探测功能，虚拟测量仪器达十多种，通过互联网时时监控与指导每个学生实验过程等，该实验室各项指标达国际先进水平。
二、实训平台特点
（1）综合性强：综合了目前国内各类学校电工电子类基础课程的实训内容。
（2）实训的深度和广度可根据需要作灵活调整，装置采用磁吸式结构，更换便捷，添加部件即可扩展功能或开发新的实训项目。
（3）测量仪表精度高，采用可视化、数字化、智能化模式，符合现代测量发展方向。
（4）安全性能高：平台上设有单片机全程控制的一套过流�；ぷ爸茫搪坊蚬�，电流超过设定值，系统即告警并切断总电源，确保设备安全。
（5）装置结构合理，性能优越，配套完整，外观豪华大气。
（6）远程视频监控：采用摄像头实验平台进行实时监控，摄像头通过WIFI接入互联网，支持WEB监控端、移动端远程视频查看，实时监控学生实验情况。也可以选择一工位学生供全室浏览。
（7）学生端全程无纸化实验，插入实验�？椋缑嫦允驹谙呓惺笛挡僮�，单一学生实训操作可以同步分享于其他工位同学。
（8）学生可以准备好实验平台进行远程实验。
三、核心功能
（一）虚拟仪器测试测量装置
1、双通道12位80MSPS实时采样模拟输入通道，输入范围±25V，可通过x10探头扩展到±250V，带宽50MHz；可配置为双通道80MSPS示波器；
2、双通道函数信号发生器/信号源，可输出正弦、方波、三角波和任意波形，最高支持频率10MHz，频率步进1Hz，波形幅度范围1mVpp - 5 Vpp，调节步进1mV；
3、频谱图仪，DC-20MHz，可选带宽和窗函数、平均模式；
4、对外供电，提供一组正负可调输出，输出电压±3V至±15V，调节步进50mV，输出电流700mA，提供输出限流调节和输出电流监测功能；一组固定±5V输出，输出电流700mA/100mA；一组固定3.3V输出，输出电流600mA；所有电源均带有短路�；すδ�；
5、波特图分析仪，频率范围为1Hz至20MHz；
6、数字万用表，6000读数，3 5/6位，提供交直流电压（0.1mV – 36V（安全电压））、交直流电流（0.1uA – 10A）、电阻（0.1Ω – 40MΩ）、电容（10pF – 4000uF）测量；
7、逻辑分析仪，独立16通道，最高采样率100MSPS，支持单次、连续和实时采样模式；
8、静态输入（与逻辑分析仪复用），16通道，可配置为带译码的4位数码管，或16路LED；
9、脉冲信号发生器，独立16通道，最高刷新率10MSPS，可输出自定义的脉冲序列
10、静态输出（与脉冲信号发生器复用），可输出时钟、正负脉冲、单次边沿、电平开关等时序；
（二）视频监控
系统提供本地网关、远程端的视频监控功能。通过视频传输，直观地查看学生实验情况。
（三）智能电工电子管理软件
     学生端：
1、电工电子实训模块在线状态实时检测显示
2、学生可以选择实验报告模板进行实验操作，并填写相关的实验操作过程及数据，一键生成实验报告，实现无纸化教学，数据上传至服务器，老师随时随地检查报告。
3、实时调用虚拟仪器软件
4、学生可以实现远程实验
老师端：
1、可以实时查看每个学生电脑界面及摄像头显示的操作过程
2、学生电脑端和摄像头一键分享给其他学生
3、教学投屏功能
四. 课程资源
课程目标：1.掌握电工电子单片机技术相关知识
2.掌握电工电子单片机技术相关实验和测量方法。
五、技术性能：
1、工作电源：单相三线 ～220V±5%  50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：250Kg
5、外形尺寸：2500mm×2500mm×1700mm
六、技术参数
序号 设备名称 技术参数
1 桌体 六边形设计，采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子符合人体学设计，为学生提供一个舒适的实训环境。桌子设有储物柜可存放工具、配件等实训必配物料，美观扎实，具有现代工业特色。
2 实训屏 六工位布局，采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。每工位平台上部设有触控一体机，17英寸触控高清屏，I5/4G/64G/WIFI。实训平台面板布局设有电源、示波器、函数信号发生器等接口，18位标准磁吸模块单元。嵌入式虚拟仪器及电源包含：双通道12位80MSPS实时采样模拟输入通道，输入范围±25V，可通过x10探头扩展到±250V，带宽50MHz；可配置为双通道80MSPS示波器；
1.双通道函数信号发生器/信号源，可输出正弦、方波、三角波和任意波形，最高支持频率25MHz，频率步进1Hz，波形幅度范围1mVpp - 10 Vpp，调节步进1mV；
2.频谱图仪，DC-20MHz，可选带宽和窗函数、平均模式；
3.对外供电，提供一组正负可调输出，输出电压±2V至±15V，调节步进50mV，输出电流0.5A，提供输出限流调节和输出电流监测功能；一组固定5V输出，输出电流0.6A；所有电源均带有短路�；すδ�；
4.波特图分析仪，频率范围为1Hz至20MHz；
5.自动量程数字万用表，3 5/6位精度，最大显示6000读数，提供交直流电压（0.1mV – 36V（安全电压））、交直流电流（0.1uA – 3A）、电阻（0.1Ω – 40MΩ）、电容（10pF – 4000uF）测量；
6.逻辑分析仪，独立16通道，最高采样率50MSPS，支持单次、连续和实时采样模式；
7.静态输入（与逻辑分析仪复用），16通道，可配置为带译码的4位数码管，或16路LED；
8.脉冲信号发生器，独立16通道，最高刷新率10MSPS，可输出自定义的脉冲序列；
9.    静态输出（与脉冲信号发生器复用），可输出时钟、正负脉冲、单次边沿、电平开关等时序；
3 智能电源管理主板 智能电源管理主板，除了漏电�；�、过载保护，并配有“实验室智慧用电安全控制系统”：
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大�；すδ�；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
1）、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！
2）、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。
3）、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关！
4）、后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：①、包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间�、�、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。
5）、报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。
6）、用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。
4 18位标准磁吸实训平台 18位标准磁吸实训平台：配置智能检测单元，能通过软件自动判断在实验中是否选用了正确的�？椋迸卸夏？榘沧拔恢檬欠裾�。设有电源、示波器、函数信号发生器等外接接口。
5 WiFi视频监控摄像机 功能：用于视频监控，通过控制云台上下左右移动，以观察实验平台操作
监控设备：摄像机
通信方式：RJ45/WIFI
技术参数如下：
1）内置网络视频服务器
支持IP地址动态分配，具有唯一的MAC地址；
支持WEB方式访问，应用于广域网环境；
支持有线、无线两种网络连接方式，有线采用RJ45，无线支持802.11b/g/n协议，信号稳定、穿透能力强；
视频数据传输支持HTTP、TCP、UDP、FTP等多种网络协议；
通过以太网（Ethernet）网络实现网络摄像机的管理和配置；
支持主辅双码流输出；
报警信息或数据使用SMTP、FTP传输；
2）内置解码器
采用先进的H.264视频压缩技术，JPEG抓图，像素300W，焦距4mm；
6 集中监控软件 系统采用B/S架构，部署在泛太云服务器中，用户不管身在何处，都可以通过浏览器登录到监控系统中查询实验参数和设备状态。
前端采用最新的HTML5编程技术，使用Bootstrap作为前端UI框架，自带全局CSS设置，内嵌JQuery插件，包含十几个可重用组件，用于创建图像、下拉菜单、导航、警告框、弹出框等；使用highcharts图表库，实现网页上各种动态图表；使用mqttJS作为消息即时传输等；满足了物联网项目多样化的前端显示效果。后台主要采用了Spring容器、Spring MVC框架、MyBatis ORM框架集成，采用Maven构建项目管理，保证了项目运行的健壮性和稳定性。
7 实训�？� 以单个实训项目为单元，具有编码功能，当插入对应的�？榻涌谑保砑茏远侗�，并调出对应的电子档实训报告页面。

七、单套设备清单
类别 序号 设备名称 数量
硬件设备 1 实训桌体（储存柜） 1套
2 实训桌桌面 1张
3 实训屏 1套
4 18位标准磁吸实训平台 6套
5 实训�？� 6套
6 视频监控摄像机 6台
7 智能电源管理主板 1套
8 实训方凳 6张
软件 1 无纸化实训平台 1点
附件 1 实训导线 6套
文档 1 实验指导书 6
2 使用说明书 1


八、设备配置说明
序号 名称 技术参数 单位 数量 备注
1 实训桌体 钢制结构，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子符合人体学设计，为学生提供一个舒适的实训环境。桌子设有储物柜可存放工具、配件等实训必配物料 台 1
2 实训桌桌面 直径2500mm，实芯理化板 张 1
  六工位工作岛电源系统 提供单相电源插座，嵌入式设计，固定于实芯理化板台面之上 套 6
3 实训屏 平台机箱：采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。 套 6
4 电源管理系统：平台上设有单片机全程控制的一套过流保护装置，短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全，并配有“实验室智慧用电安全控制系统”1套。 套 1
5 触控一体机：17英寸触控高清屏，I5/4G/64G/WIFI。 套
 		 6
6 示波器：双通道12位80MSPS实时采样模拟输入通道，输入范围±25V，可通过x10探头扩展到±250V，带宽50MHz；可配置为双通道80MSPS示波器； 套 6
7 信号源：双通道函数信号发生器/信号源，可输出正弦、方波、三角波和任意波形，最高支持频率10MHz，频率步进1Hz，波形幅度范围1mVpp - 10 Vpp，调节步进1mV； 套 6
8 频谱图仪，DC-20MHz，可选带宽和窗函数、平均模式 套 6
9 电源：提供一组正负可调输出，输出电压±3V至±15V，调节步进50mV，输出电流700mA，提供输出限流调节和输出电流监测功能；一组固定±5V输出，输出电流700mA/100mA；一组固定3.3V输出，输出电流600mA；所有电源均带有短路保护功能； 套 6
10 波特图分析仪，频率范围为1Hz至20MHz 套 6
11 数字万用表，6000读数，3 5/6位，提供交直流电压（0.1mV – 36V（安全电压））、交直流电流（0.1uA – 10A）、电阻（0.1Ω – 40MΩ）、电容（10pF – 4000uF）测量 套 6
12 逻辑分析仪，独立16通道，最高采样率100MSPS，支持单次、连续和实时采样模式； 套 6
13 静态输入（与逻辑分析仪复用），16通道，可配置为带译码的4位数码管，或16路LED； 套 6
14 脉冲信号发生器，独立16通道，最高刷新率10MSPS，可输出自定义的脉冲序列 套 6
15 静态输出（与脉冲信号发生器复用），可输出时钟、正负脉冲、单次边沿、电平开关等时序 套 6
  WiFi视频监控摄像机：
功能：用于视频监控，通过控制云台上下左右移动，以观察实验平台操作
监控设备：摄像机
通信方式：RJ45/WIFI
技术参数如下：
1）内置网络视频服务器
支持IP地址动态分配，具有唯一的MAC地址；
支持WEB方式访问，应用于广域网环境；
支持有线、无线两种网络连接方式，有线采用RJ45，无线支持802.11b/g/n协议，信号稳定、穿透能力强；
视频数据传输支持HTTP、TCP、UDP、FTP等多种网络协议；
通过以太网（Ethernet）网络实现网络摄像机的管理和配置；
支持主辅双码流输出；
报警信息或数据使用SMTP、FTP传输；
2）内置解码器
采用先进的H.264视频压缩技术，JPEG抓图，像素300W，焦距4mm；		 套 6
16 18位标准磁吸实训平台 实训平台：18位标准磁吸�？榈ピ�。�？榕渲弥悄芗觳獾ピ芡ü砑远卸显谑笛橹惺欠裱∮昧苏返哪？�，同时判断�？榘沧拔恢檬欠裾贰Ｉ栌械缭�、示波器、函数信号发生器等外接接口。 套 6
17 实训�？� PCB板制作工艺，包含电工、数电、模电、单片机设计�？椴簧儆�40块，以单个实训项目为单元，具有自动识别功能，当插入对应的模块接口时，软件能自动识别，并调出对应的电子档实训报告页面。 套 6 表1
18 智能电工电子管理软件 学生端：
1、电工电子实验�？樵谙咦刺凳奔觳庀允�
2、学生可以选择实验报告模板进行实验操作，并填写相关的实验操作过程及数据，一键生成实验报告，实现无纸化教学，数据上传至服务器，老师随时随地检查报告。
3、实时调用虚拟仪器软件
4、学生可以实现远程实验
老师端：
1、可以实时查看每个学生电脑界面及摄像头显示的操作过程
2、学生电脑端和摄像头一键分享给其他学生
3、教学投屏功能		 套 6
19 集中监控软件 系统采用B/S架构，部署在泛太云服务器中，用户不管身在何处，都可以通过浏览器登录到监控系统中查询实验参数和设备状态。
前端采用最新的HTML5编程技术，使用Bootstrap作为前端UI框架，自带全局CSS设置，内嵌JQuery插件，包含十几个可重用组件，用于创建图像、下拉菜单、导航、警告框、弹出框等；使用highcharts图表库，实现网页上各种动态图表；使用mqttJS作为消息即时传输等；满足了物联网项目多样化的前端显示效果。后台主要采用了Spring容器、Spring MVC框架、MyBatis ORM框架集成，采用Maven构建项目管理，保证了项目运行的健壮性和稳定性。		 套 1
20 实训凳 钢木方凳 张 6
21 实训导线   套 6
22 配套资源库 网络版仿真软件：电子技能虚拟实训室软件，电工电子技术基础仿真教学软件，电子产品工艺实践教学系统，电子仪表仪器仿真教学软件 套 6
23 布线 包含网络及电源 套 1


表1
序号 名称 详细参数 备注
1 电路基础实训模块包 1、电路基础
模块提供7种常用电阻（功率不小于1W ）；7种实验配套电容；4种常用二极管，包括整流二极管、检波二极管、开关二极管、稳压二极管；3种常用色环电感；两路开关控制电路；NPN、PNP三极管各一个；2路电流方向不同的电流测试插孔；所有器件均配有测试插孔，既可以满足常用元器件的测量实验，又可以组合使用，完成配套的各种实验以及各种创新实验内容。
2、电路原理
�？橛谢舴蚨ɡ怼⒌釉�、互易定理、戴维南定理、诺顿定理、电源等效变换、最大功率传输定理等实验�？�。
3、动态电路
�？橛蠷、L、C特性测试，一阶动态响应，二阶动态响应、RC串并联选频，RC单、双T选频网络、RLC串联谐振电路等。
4、有源滤波器
�？橛卸子性吹屯瞬ㄆ�、二阶有源高通滤波器、二阶有源带通滤波器、二阶有源带阻滤波器四个实验�？�。
2 基础模拟电路�？榘� 1、单端输入放大电路
单端输入放大电路，两级放大，有限幅调整、调零、放大倍数调整功能
2、直流稳压电源
输出电压：24V、±12V、＋5V，可根据设计电路进行选择
3、直流可调稳压电源
输出直流0-12VDC可调,过压保护可调，过流�；た傻�，短路�；ぁ�
4、组件差动放大电路�？橄呗钒�
DC12V单电源供电对管差动放大电路
5、组件单管/负反馈放大器�？橄呗钒�
DC12V单电源供电一级单管负反馈放大电路
6、组件射极跟随器�？橄呗钒�
DC12V单电源供电一级单管射极跟随放大电路
7、组件场效应管放大器�？橄呗钒�
DC12V单电源供电一级单结型场效应管放大电路
8、组件RC串并联选频网络振荡器模块线路板
DC5V单电源供电两级_RC桥式振荡放大电路
9、信号放大�？�
提供调谐小信号放大电路和集成陶瓷选频放大
10、组件晶闸管可控整流电路�？橄呗钒�
AC12V供电、场效应管触发脉冲调节、单结晶体管调光调压
11、组件OTL功率放大器电路�？橄呗钒�
DC5V单电源供电、前置放大电路、互补对称OTL功率放大电路、8Ω0.5W扬声器
12、功率放大器与发射�？�
提供线性宽带功率放大器电路、音源和信号发送电路
13、组件集成功率放大器电路模块线路板
内置音乐集成芯片TQ9300、外接音源插座、LM741集成运算放大器、TDA2030功放芯片、8Ω0.5W扬声器
14、组件模拟运算电路模块线路板
由集成运算放大器芯片LM324组成三角波产生电路、方波形成电路，集成运算放大电路
15、组件晶体管开关特性、限幅器与钳位�？橄呗钒�
晶体管开关电路、晶体管特性测试电路、晶体管限幅器电路、晶体管钳位器电路
16、直流斩波系统
SG3525组成PWM波形输出电路及六类斩波电路图以及组成斩波电路用的器件

3 基础数字实训电路�？榘� 1、逻辑电平显示
由74LS245驱动16位发光二极管指示逻辑电平
2、组件集成逻辑门电路�？橄呗钒�
由CD4082、CD4011、CD71、CD4030组成各种逻辑状态测试电路
3、组件编译码器电路�？橄呗钒�
74LS138与8位发光二极管组成3-8线译码显示电路、CD4511与数码管组成BCD码译码显示电路
4、组件计数器电路模块线路板
由CD4027、4011组成同步三位二进制加法计数器
5、组件555集成电路�？橄呗钒�
 555时钟脉冲信号电路
6、组件电子秒表电路�？橄呗钒�
由74LS00、74LS196、CD4511、555组成两位数码管计数秒表
7、组件三位半直流数字电压表�？橄呗钒�
由MC1403、CC14433、MC1413、CD4511组成三位半直流电压数字显示表
8、组件数字频率计电路模块线路板
由CA3130、CD40106、CD4013、CD4020、CD4511、CD4553组成六位数字频率计
9、组件拔河游戏机电路�？橄呗钒�
由CD4011、CD40193、CD4030、CD4081、CD4511、CD4514、CD4518组成四工位拔河游戏机
10、可逆计数译码显示电路组件
配置CD40192计数电路、CD4511译码显示电路
11、组件CD4017流水灯电路板
由NE555时钟信号、CD4017移位寄存器、10路发光二极管组成
12、组件双D触发器电路板
由CD4013和继电器控制电路组成
13、组件八路抢答器电路板
由CD4511七段BCD码译码器、74LS83四位二进制全加器、74LS148-8线—3线优先编码器、74LS373-8位D锁存器组成
4 C51和ARM编程基础实训�？榘� 1、LED 实验板
RGB三色灯1个，白色灯1个，红色、黄色、蓝色、绿色5mmLED 各4个
2、按键�？�
8位独立式键盘,8位开关量输入
3、数码管显示实验
8位数码管，使用74HC595驱动
4、4X4键盘�？�
16个轻触开关组成4*4键盘
5、16X16点阵显示�？�
4个8*8点阵构成16*16点阵，74HC595级联驱动
6、1602液晶显示模块
1602液晶屏组成，可采用4位数据传输和8位数据传输方式，用于显示16*2个字符
7、12864点阵图文液晶显示�？�
12864液晶屏组成，带字库与不带字库电路通用，只需换液晶，用于显示汉字与图形
8、摇杆、数字编码输入�？�
双轴按键摇杆模块和360度旋转编码器�？樽槌�
9、直流电机实验板
直流电机，三极管，霍尔开关组成，采用霍尔开关对电机转速测量
10、步进电机实验板
步进电机，驱动IC组成。用于控制步进电机方向与速度
11、弱控强实验板
4组继电器与驱动IC，双向可控硅与光藕组成。用于弱电控强电
12、RFID射频卡实验板
RFID射频卡、AT24C02 I2C组成，RFID无线通信与数据读写
13、红外发射接收实验板
采用940红外发射管与HL-A838红外接收管
14、超声波测距实验板
由超声波发射与接收探头、发射驱动电路、接收电路组成，可测量2cm-450cm距离
15、无线�？厥笛的？�
由无线接收�？�，解码芯片TG2272、拨码开关等组成，可进行315MHz.频率信号的接收，发送方式256种可选。
16、无线�？仄�
推拉盖桃木四键遥控器，发射频率：315m（声表稳频）传输距离：10-50M
17、8X8RGB全彩点阵模块
组合可显示任意颜色
18、OLED显示实验板
1.3寸显示屏，128*64像素
19、环境测量实验板
环境质量传感器�？�，主要测量读取PM2.5 PM10
20、智能开关实验板
人体红外检测、亮度传感器模块
21、温度与湿度实验板
采用单总线通信，测量空气中的温湿度
22、陀螺仪重力感应磁力计实验板
九轴传感器�？椋琁IC通信
23、颜色识别实验板
TCS34725颜色感应识别
24、触摸按键实验板
4位触摸按键
25、无线通信实验板
ESP8266Wifi�？�+蓝牙+NRF24L01，2.4G无线通信实验
26、嵌入式编程转接板
用于连接几种不同功能的�？榛蚴笛榘�，实现多种功能。
27、组件ARM编程�？�
编程�？榈テ�
28、组件C51编程�？�
51编程模块单片机板
29、编程基础实训�？镃语言参考程序资源
5 工具配件包 PIC烧写器、STM32编程器

九、实训项目：
（一）电路基础
1、常用元器件的测量和特性实验
2、基尔霍夫定理
3、叠加原理
4、互易定理
5、戴维南定理
6、诺顿定理
7、电源等效变换
8、最大功率传输定理
9、一阶动态响应
10、二阶动态响应
11、RC串并联选频
12、RC单、双T选频网络
13、RLC串联谐振电路
14、二阶有源低通滤波器
15、二阶有源高通滤波器
16、二阶有源带通滤波器
17、二阶有源带阻滤波器
（二）基础模拟电路
1、单端输入放大电路
2、直流稳压电源
3、直流可调稳压电源�？�
4、晶体管共射极单管放大器实训
5、场效应管放大器实训
6、负反馈放大器实训
7、射极跟随器实训
8、RC桥式振荡电路调试实训
9、调谐小信号放大电路实训
10、陶瓷选频放大电路实训
11、差动放大器实训
12、晶闸管调光电路调试实训
13、互补对称式OTL电路调试实训
14、门铃电路调试实训
15、集成运算放大器指标测试实训
16、集成运算放大器的基本应用（Ⅰ）模拟运算电路实训
17、集成运算放大器的基本应用（Ⅱ）波形发生器实训
18、集成运算放大器的基本应用（Ⅲ）信号处理有源滤波器实训
19、集成运算放大器的基本应用（Ⅳ）信号处理电压比较器实训
20、晶体管开关电路调试实训
21、晶体管特性测试电路实训
22、晶体管限幅器电路实训
23、晶体管钳位器电路实训
24、直流斩波电路特性实训
（三）基础数字电路
1.逻辑电平显示实训
2.基本逻辑门电路功能实训
3.优先编码器功能实训
4.二进制译码器和数据选择器功能实训
5.全加器和超前进位全加器功能实训
6.数值比较器功能实训
7.七段码锁存/译码/驱动器功能实训
8.各类触发器功能实训
9.双向移位寄存器功能实训
10.二 - 五 - 十进制计数器功能实训
11.二位十进制计数/译码/驱动/显示电路
12.可逆十进制计数电路功能实训
13.N进制计数电路功能实训
14.555定时器基本应用电路
15.电压比较器电路实训
16.逻辑笔实训
17.CMOS集成逻辑门电路
18.译码器实训
19.加法计数器实训
20.电子秒表实训
21.D/A、A/D转换器实训
22.三位半直流数字电压表的组装与调试
23.数字频率计综合性实训
24.拔河游戏机趣味性实训
25.双D触发器电路调试实训
26.八路抢答器电路调试实训
27.CD4017流水灯电路调试实训
（四）编程基础
1.点亮LED，跑马灯参考示例程序
2.独立式键盘输入，开关量检测参考示例程序
3.单个数码管驱动，多个数码管扫描显示参考示例程序
4.4*4键盘显示扫描数码管显示参考示例程序
5.点阵显示参考示例程序
6.液晶屏显示汉字与图形参考示例程序
7.显示字符参考示例程序
8.双轴按键摇杆参考示例程序
9.编码器参考示例程序
10.直流电机转速控制与速度测量显示参考示例程序
11.步进电机正反转控制参考示例程序
12.定时关断220电器参考示例程序
13.RFID门禁系统参考示例程序
14.串口收发、RS485通信参考示例程序
15.红外发射与接收参考示例程序
16.超声波测距参考示例程序
17.无线远程遥控参考示例程序
18.点阵显示和多个颜色显示参考示例程序
19.OLED显示�？椴慰际纠绦�
20.测量读取PM2.5 PM10参考示例程序
21.人体红外检测、亮度传感器智能开关灯参考示例程序
22.温湿度测量参考示例程序
23.倾角检测，陀螺仪、重力感应、磁力计参考示例程序
24.颜色识别参考示例程序
25.TFT显示参考示例程序
26.触摸按键参考示例程序
27.图像采集显示参考示例程序
28.Wifi模块+蓝牙+无线通信参考示例程序
（五）C51及ARM嵌入式编程基础
1.点亮LED，跑马灯实训
2.独立式键盘输入，开关量检测实训
3.单个数码管驱动，多个数码管扫描显示实训
4.4*4键盘显示扫描数码管显示实训
5.点阵显示实训
6.液晶屏显示汉字与图形实训
7.显示字符实训
8.双轴按键摇杆实训
9.编码器实训
10.直流电机转速控制与速度测量显示实训
11.步进电机正反转控制实训
12.定时关断220电器实训
13.RFID门禁系统实训
14.串口收发、RS485通信实训
15.红外发射与接收实训
16.超声波测距实训
17.无线远程遥控实训
18.点阵显示和多个颜色显示实训
19.OLED显示�？槭笛�
20.测量读取PM2.5 PM10实训
21.人体红外检测、亮度传感器智能开关灯实训
22.温湿度测量实训
23.倾角检测，陀螺仪、重力感应、磁力计实训
24.颜色识别实训
25.TFT显示实训
26.触摸按键实训
27.图像采集显示实训
28.Wifi�？�+蓝牙+无线通信实训

Copyright © 1998 - 2025 上海顶邦 All Rights Reserved

沪ICP备10025790号-10 产品列表 | 企业博客
