单片机技术应用实训考核装置，单片机实训装置
2025-03-27 06:56一、装置核心功能解析
该实训系统采用�？榛杓评砟�，集成STM32、51、AVR等主流单片机开发平台，通过可重构电路接口实现”一机多用”。其核心价值体现在三个维度：
真实项目场景还原：模拟智能家居控制系统时，学生需完成温湿度采集、红外�？亟饴�、电机驱动等12个功能�？榈牧�
虚实结合训练体系：配套的Proteus仿真系统可实现代码级调试，而硬件实操平台则提供真实负载环境，故障率统计显示可降低设备损耗37%
智能评估算法：通过采集编程时长、调试次数、能耗曲线等20+维度数据，系统自动生成能力矩阵分析报告
二、典型应用场景透视

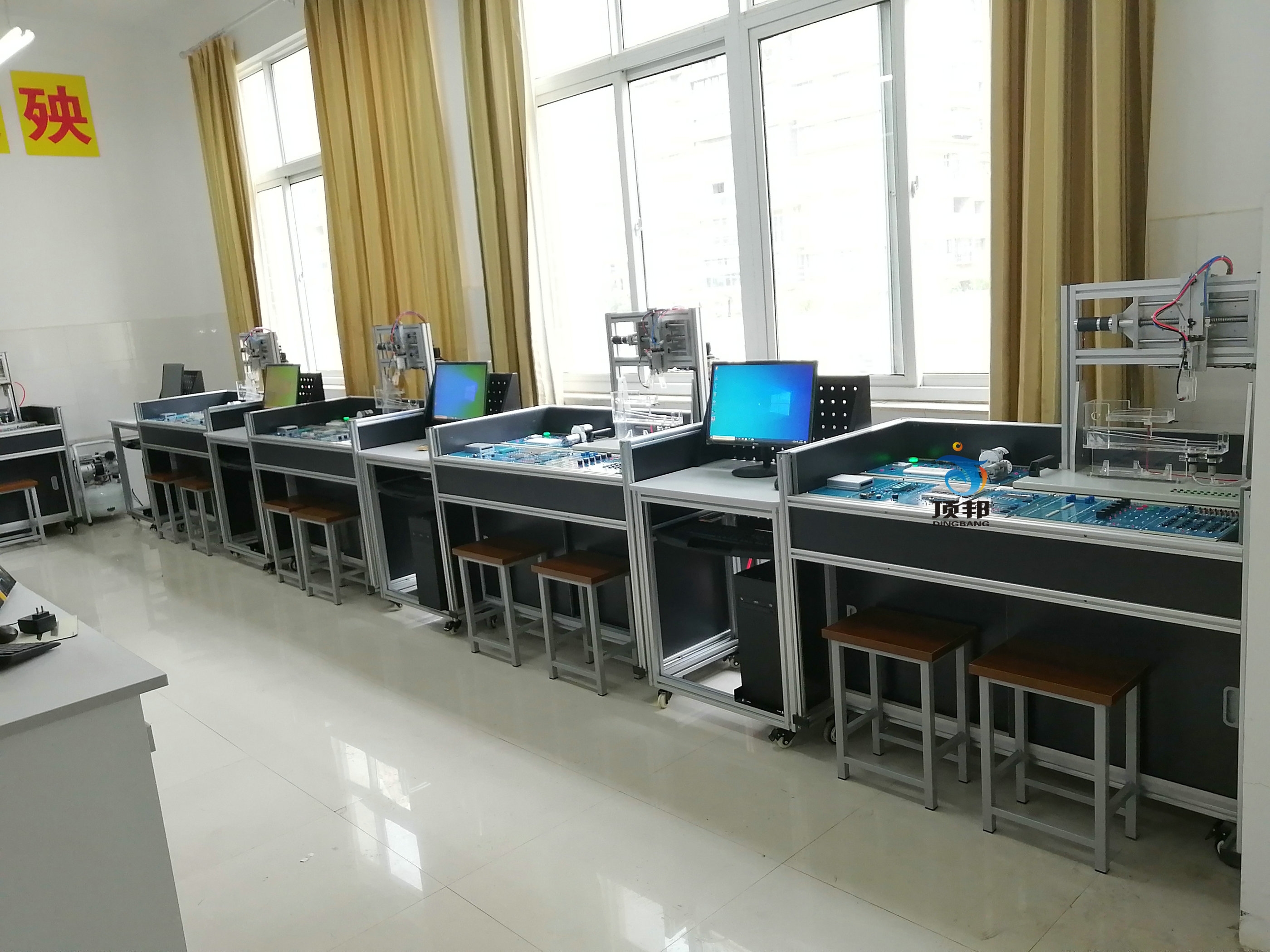

在苏州某职业院校的实践中，该装置构建了“三级进阶式”教学模型：
基础层：LED流水灯控制、数码管显示等经典案例训练
提高层：融合RS485通信的仓储温控系统开发
创新层：基于NB-IoT的远程水质监测项目实战

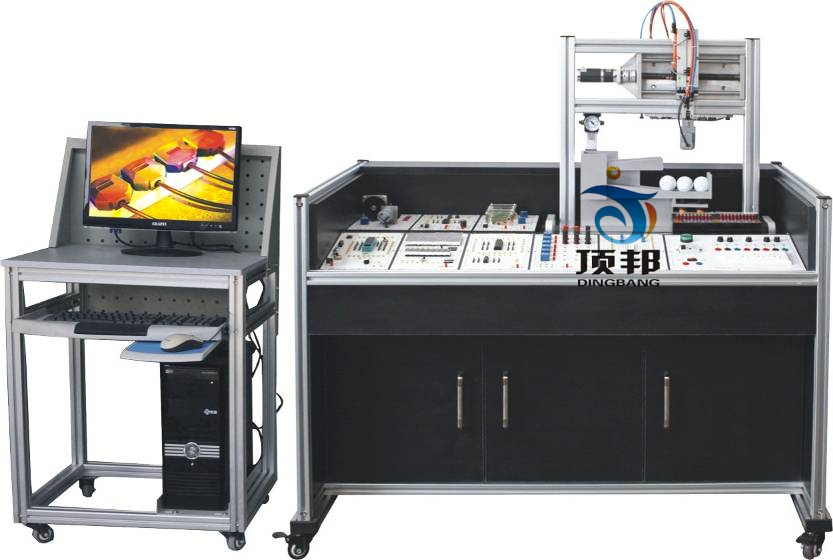

DB-238 单片机技术应用实训考核装置
一、产品特点：
1.入门容易，简洁而不简单：为了使入门容易，我们采用简单易懂的版面设计，从最基本的一个跑马灯开始就让您无缝地切入教学。大部分的模块在保证安全的前提下反面是镂空的。这使得您可以让学生一目了然看到，并可以触摸到，这点很重要。因为我们深知，感性认识的重要性。
2、人体工学，美观而舒适：采用�？槠椒沤峁�，使得视线趋于自然向下，如同平时读书写字�？拷没Р嘤致源阈�，使得操作时更加方便。同时抬头时视线使得毫无遮挡。可以方便地听讲，老师亦可观察实训情况。
3、高度开放，激发创新：采用模块化设计，我们并不简单的，单独设计�？�，而是将�？榧淞担赡苄裕δ苄宰隽俗酆峡悸�，提供经典实训项目，我们建议用户利用高度开放性的�？�，设计出自己的实训项目。
4、贴近实际，易于拓展：深知教学与实际生产结合的重要性。特别设计了多达几十种的实训包
二、技术性能：
1、输入电源：AC220V±10% 50Hz
2、工作环境：温度-10~+40℃ 相对湿度＜85%(25℃)
3、装置容量：200VA
4、重量：100kg
5、外形尺寸：1600×750×1100mm
三、本设备各个功能�？楣δ芴氐�
1、 主机�？�
单片机采用爱特梅尔的AT89S52。该单片机内部设有256Byte的RAM和8KByte的FLASH、三个16位定时器，两个数据指针，片内集成了一个看门狗电路。64KRAM扩展空间、64KROM扩展空间；32个IO口，6个向量中断源；0~33MHz的工作频率，三级程序加密功能；工作电压4.0V~5.5V。使用DIP40封装便于更换芯片及仿真。并设计有在系统下载设计接口，通过USB下载器可以方便地进行编程，无需把单片机从电路上取下。
该�？樯匣狗庞写型ㄐ沤涌冢媒涌谝丫尤肷沟缏�，可以直接与计算机通信，飞利浦单片机和宏晶单片机也可以通过此口进行程序下载。复位电路上加有手动复位按扭，可以直接复位操作。�？樯匣股栌杏性捶涿髑缏罚苯痈潭ǖ缙骄涂梢苑⒊錾�。
2、 电源�？�
电源模块采用线性电源和开关电源两种电源。单片机等芯片采用线性电源供电，可以有效减少因电源干扰引的程序跑飞。电机等大功率器件采用开关电源供电，确保提供足够的功率。电源采用漏电�；た刈魑芸刂疲踩煽�。用船形开关单独控制低压电，市电与低压电分开控制。该模块共有三组相互独立的低压电源，其中有两组是正负双电源输出。面板上放置了一个AC220输出插板，可以同时挂接三个仪器仪表。其中每组电源都有保险丝作过载�；�。
3、仿真器�？�
配备有高性能单片机仿真器，可以全功能仿真MCS51系列单片机，也可以软件仿真；软件为中国自主研发，可以很好的支持中文，支持关键字提示，自动完成符号配对等功能。支持64K程序地址断点、64K源程序有效行断点和64K临时断点，单片机内部寄存器状态一目了然。主机与计算机采用流行的USB接口。
4、 显示�？�
该模块无论从最基本的显示元件LED发光二极管，还是到最高级的LCD显示屏都包含在内。具体配置为8位跑马灯（逻辑电平指示）、8位数码管动态显示、16×32点阵LED屏、1602字符型液晶显示屏、128×64绘图液晶显示屏。单片机常用的显示器件全部包含在内，使学习者可以接触所有的显示方案，设计人机界面时可以得心应手。
5、继电器�？�
继电器是常用的执行元件，也是常用的隔离元件，它能用低压控制高压电路，远程切换强电电路状态优点，同时它的执行元件又是一个线圈，在通电及断电时会产生电磁干扰。为此继电器�？樵诩闪饲缏返幕∩显黾恿斯獾绺衾氪胧�。该模块共有6路继电器，每个继电器的开关触点全部引出，并明确标示；每个继电器还设有工作指示灯，那一路继电器在通电工作使人一目了然。六组继电器中有两组为AC220控制的继电器，可以控制交流电机的正反转及停止，通过转换头可以连接电子连线。另外四组为电子连线座输出。继电器触点容量250V/6A、DC28V/12A
6、 指令�？�
指令模块上放置了单片机常用的输入元件，其中有8个独立键盘接口，8路8位开关量输入，4*4矩形键盘接口，可以满足学生从基础到高级，从简单到复杂的实训要求。如果用户需要更多的按键或需要更为复杂的设计，则可以采用该模块的PS2键盘鼠标接口进行扩展。
7、 ADC/DAC�？�
ADC/DAC模块上设计了两种转换芯片ADC0809和DAC0832。为了便于调试程序和硬件，板载了三个功能子�？椋�0-5V模拟电压输出、8等级LED电平指示器和有源时钟发生器。ADC0809实训时可以用有源时钟发生器作为芯片的时钟，可以用0-5V模拟电压输出作为模拟量，用8等级LED电平指示用作模拟量大小的指示；DAC0832实训时，可以将芯片的输出接在8等级LED电平指示器上，转换结果是否正常一目了然。
8、 交直流电机控制�？�
该�？榭梢酝瓿闪街值缁目刂剖笛�，分别是24V直流减速电机和220V交流减速电机。每种电机的转盘下面放有光电开关计数器，可以用单片机感知其位置和转动了多少圈。每个电机控制线路中设有超程�；な淙攵丝冢谟胨揭贫爸米楹鲜笛凳笨梢杂行П；さ缁突沟陌踩�。
9、步进电机控制�？�
该模块设有一只24V两相步进电机和大功率步进电机驱动器。模块改变了电机的轴转式运行方式，采用了一个水平移动机构，该机构可以把电机的轴转改为水平直线运动，并用铝直尺的刻度指示。该�？榛箍梢宰霰栈房刂频氖笛迪钅�，因为在运动机构上装有感知距离的闭环元件。同时设计了一个超程�；さ缏�，当机构走到一个程序不可知状态时，可自动关闭电机电源，避免机构超程损坏。直线运动机构上带了左右限位输出端子，供单片机查询状态。
10、 传感器配接�？�(4路传感器接口)
传感器配接�？槭亲ㄎ衅鞯呐浣雍偷缙衾攵杓频囊豢榈缏返ピ�，该单元共有两组16路光电隔离IO口，每个光电隔离IO口均可仿PLC与24V电源供电的传感器连接。并配有四路传感器转换接口用于工业传感器的连接。
11、 扩展模块
因为82C55的控制方式仍有学习价值，目前在许多教材中仍有它的身影，扩展模块能满足实训的需求；82C55的三个端口全部引出，可以用电子连线连接，也可以用排线连接�？刂贫擞胧萃ㄐ趴诎才旁谝黄穑宀季置拦鄞蠓�。另设有一片74LS245芯片，可以用来与82C55组合起来完成不同的实训功能。
12、 温度传感器模块
该�？榕浔赣辛街中酒臀露却衅鳎菏至课露却衅�18B20和模拟量温度传感器LM35。LM35器件还加有运算放大器，放大的模拟量可以提高测量精度。每种传感器都有透明外壳加固保护，内有大功率加热电阻，加热指示器等。工作状态一清二楚�？梢杂美醋龊阄驴刂�，温控器等实训。
