微机原理与接口实验箱，微机控制技术实验箱
2025-04-09 07:14微机原理与接口实验箱是一种用于学习和研究微机原理与接口技术的实验设备，广泛应用于计算机科学、电子工程及相关专业的实验教学和科研工作中。
一、核心组成
硬件部分
微处理器：如Intel 8086、8088或其他兼容处理器，作为系统核心控制单元。
存储器：包括监控程序存储器、用户程序和数据存储器（如64K RAM/ROM），支持程序运行与数据存储。
输入/输出接口：提供串口、并口、USB等通信接口，以及键盘、显示器等外设接口，支持人机交互与设备连接。
常用接口芯片：如8250、8251、8253、8255等，用于扩展I/O功能，实现定时、计数、并行通信等操作。
控制对象：如小型直流电机、步进电机、温度/压力传感器、继电器等，模拟实际工业控制场景。
软件部分
仿真调试软件：支持汇编、C语言编译与调试，可运行于Windows操作系统（如Win98/2000/XP）。
实验项目：涵盖指令执行、存储器管理、中断处理、I/O接口实验等，提供源代码示例与实验指导。
二、功能特点
实验环境完整
提供完整的微机系统实验环境，用户可通过搭建和调试系统，进行硬件电路设计、软件编程及系统集成等实验。
工作方式灵活
联机运行：通过PC机软件实现远程调试与运行，支持复杂实验项目的开发。
脱机运行：实验系统自带键盘、显示电路和监控管理程序，无需PC机即可完成基础实验。
实验开放性高
实验电路单元独立开放（如开放式键盘、显示器、串口），支持用户自定义实验方案，适应多种教学与科研需求。
扩展性强
提供总线接口，支持用户自行扩展设计或选配扩展�？椋悴煌愦蔚难坝胙蟹⑿枨�。
三、应用价值
教学应用
帮助学生深入理解微机系统的工作原理、组成结构和接口技术，提升实践能力和创新能力。
支持《微机原理与接口技术》、《计算机组成原理》等课程的教学实验与课程设计。
科研应用
为科研人员提供硬件实验平台，支持微机接口技术、嵌入式系统、自动化控制等领域的研究。
工程应用
助力工程师快速验证硬件设计方案，缩短产品研发周期，降低开发成本。
产品介绍：
一、系统简介
16/32位微机实验箱是《16位微机原理与接口》、《32位微机原理与接口》、《微机控制技术》等课程教学的最佳配套实验设备。为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。
二、系统组成：
•硬件：
（1）16位微机系统扩展： CPU（8088），系统控制芯片（1032），64K监控程序存储器，64K用户程序和数据存储器（61256x2），64K实验程序存储器，开放式4*6键盘电路（采用PC键盘），开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。
（2）32位接口单元：32位开关逻辑电平输入/ 输出显示电路，32位I/O接口电路，32存储器电路，32位PCI 接口驱动电路，32位PCI 接口卡（由PCI9054、93C56组成）。
（3）输入/ 输出：128*64 LCD图文电路（或字符式1602 LCD），8位开关逻辑电平输入/ 输出电路，单脉冲发生器，8MH时钟分频，16*16 LED点阵电路，音频功放，0～5V可调模拟量，PWM电路、射极跟随器，打印口，用户串行接口。
（4）常用接口芯片：74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等；
（5）控制对象：喇叭、蜂鸣器、小型直流电机、步进电机、压力传感器、温度传感器、继电器等；
（6）扩展单元接口：提供总线接口，可自行扩展设计或选配我公司扩展�？�。
•软件：
系统配置windows等操作平台的微机仿真调试软件，支持汇编、C语言编译、调试。
32位微机接口实验的应用程序全部采用Visual C++ 6.0 开发，其与驱动的通讯方法将在之后介绍，因为驱动是在VC 基础上开发的，所以应用程序也采用VC，其优点是显而易见的。
32位汇编程序全部在windows下平稳运行，实验系统提供了全部的源程序，特别是32位的汇编程序能在VC下进行单步调试，为用户的开发，调试和学习提供了极大的方便.
•电源：
系统内置高性能直流稳压电源。
•机箱：
系统配置轻便铝合金箱子作为实验仪机箱。
一、核心组成
硬件部分
微处理器：如Intel 8086、8088或其他兼容处理器，作为系统核心控制单元。
存储器：包括监控程序存储器、用户程序和数据存储器（如64K RAM/ROM），支持程序运行与数据存储。
输入/输出接口：提供串口、并口、USB等通信接口，以及键盘、显示器等外设接口，支持人机交互与设备连接。
常用接口芯片：如8250、8251、8253、8255等，用于扩展I/O功能，实现定时、计数、并行通信等操作。
控制对象：如小型直流电机、步进电机、温度/压力传感器、继电器等，模拟实际工业控制场景。
软件部分
仿真调试软件：支持汇编、C语言编译与调试，可运行于Windows操作系统（如Win98/2000/XP）。
实验项目：涵盖指令执行、存储器管理、中断处理、I/O接口实验等，提供源代码示例与实验指导。
二、功能特点
实验环境完整
提供完整的微机系统实验环境，用户可通过搭建和调试系统，进行硬件电路设计、软件编程及系统集成等实验。
工作方式灵活
联机运行：通过PC机软件实现远程调试与运行，支持复杂实验项目的开发。
脱机运行：实验系统自带键盘、显示电路和监控管理程序，无需PC机即可完成基础实验。
实验开放性高
实验电路单元独立开放（如开放式键盘、显示器、串口），支持用户自定义实验方案，适应多种教学与科研需求。
扩展性强
提供总线接口，支持用户自行扩展设计或选配扩展�？椋悴煌愦蔚难坝胙蟹⑿枨�。
三、应用价值
教学应用
帮助学生深入理解微机系统的工作原理、组成结构和接口技术，提升实践能力和创新能力。
支持《微机原理与接口技术》、《计算机组成原理》等课程的教学实验与课程设计。
科研应用
为科研人员提供硬件实验平台，支持微机接口技术、嵌入式系统、自动化控制等领域的研究。
工程应用
助力工程师快速验证硬件设计方案，缩短产品研发周期，降低开发成本。

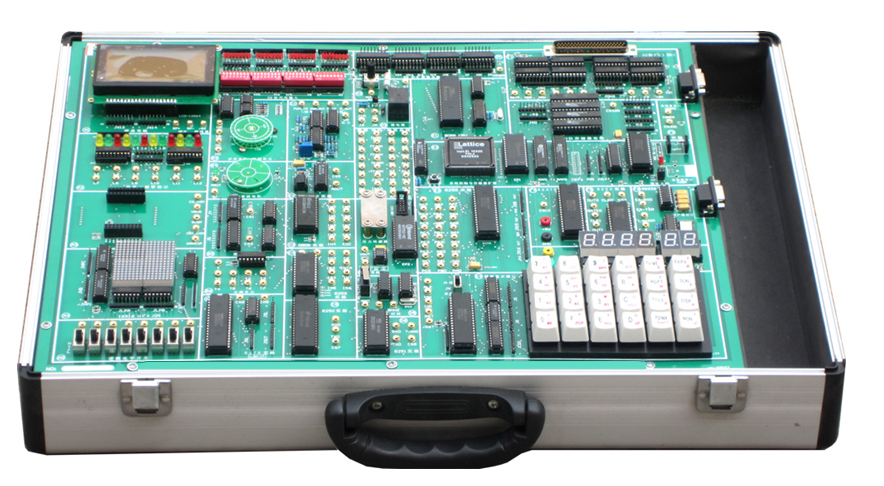

DB-SD9 16/32位微机实验箱
产品介绍：
一、系统简介
16/32位微机实验箱是《16位微机原理与接口》、《32位微机原理与接口》、《微机控制技术》等课程教学的最佳配套实验设备。为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。
二、系统组成：
•硬件：
（1）16位微机系统扩展： CPU（8088），系统控制芯片（1032），64K监控程序存储器，64K用户程序和数据存储器（61256x2），64K实验程序存储器，开放式4*6键盘电路（采用PC键盘），开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。
（2）32位接口单元：32位开关逻辑电平输入/ 输出显示电路，32位I/O接口电路，32存储器电路，32位PCI 接口驱动电路，32位PCI 接口卡（由PCI9054、93C56组成）。
（3）输入/ 输出：128*64 LCD图文电路（或字符式1602 LCD），8位开关逻辑电平输入/ 输出电路，单脉冲发生器，8MH时钟分频，16*16 LED点阵电路，音频功放，0～5V可调模拟量，PWM电路、射极跟随器，打印口，用户串行接口。
（4）常用接口芯片：74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等；
（5）控制对象：喇叭、蜂鸣器、小型直流电机、步进电机、压力传感器、温度传感器、继电器等；
（6）扩展单元接口：提供总线接口，可自行扩展设计或选配我公司扩展�？�。
•软件：
系统配置windows等操作平台的微机仿真调试软件，支持汇编、C语言编译、调试。
32位微机接口实验的应用程序全部采用Visual C++ 6.0 开发，其与驱动的通讯方法将在之后介绍，因为驱动是在VC 基础上开发的，所以应用程序也采用VC，其优点是显而易见的。
32位汇编程序全部在windows下平稳运行，实验系统提供了全部的源程序，特别是32位的汇编程序能在VC下进行单步调试，为用户的开发，调试和学习提供了极大的方便.
•电源：
系统内置高性能直流稳压电源。
•机箱：
系统配置轻便铝合金箱子作为实验仪机箱。
