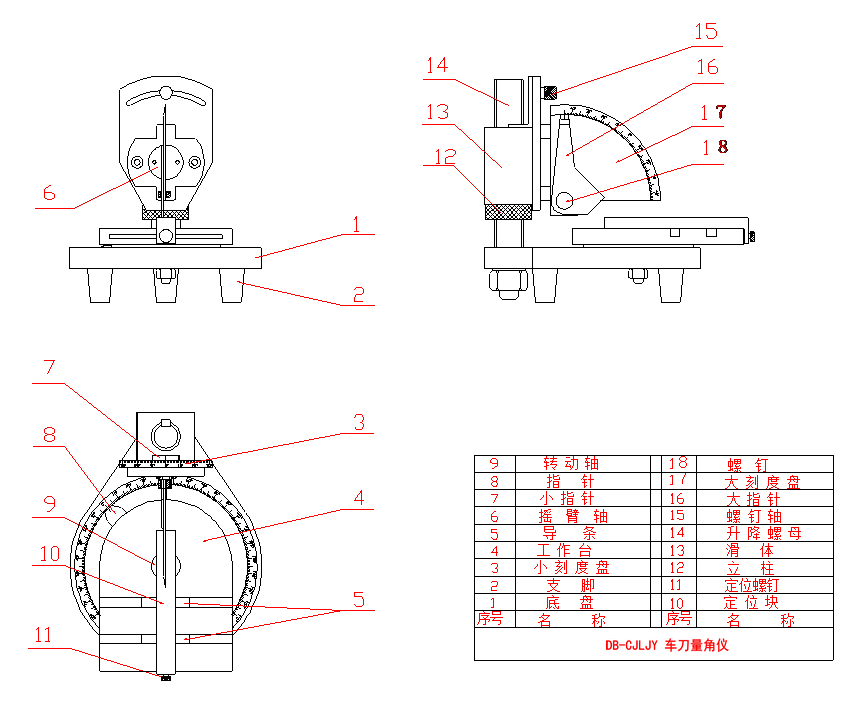

一、功能特点
车刀量角仪是上海顶邦教育设备制造有限公司在分析国内现有车刀量角台的基础上一次重新设计，重新更改的新产品。它除了保持一般量角台的优点外，还具有结构合理，使用方便，测量精度高，制造简便等特点。车刀量角仪是各类院�；道嘧ㄒ挡豢缮俚氖笛楣ぞ摺Ｔ诳�“金属切削原理”“刀具设计”和“金属工艺学”课程时，学生可以借助于量角台，自己动手测量车刀的几何角度，以加深对刀具角度的认识和理解，对培养学生的空间思维能力也起到十分重要的作用。该量角台，还可以作为刀具制造厂和机械工厂工具车间测量角度的辅助工具。
本车刀量角仪主要用测量各种车刀主剖、法剖面、纵剖面的ISO制的几何角度。是金属工艺学及切削原理课程教学与实验的必备仪器之一，也是金工实习实践中磨刀必备仪器。
二、主要参数
规格尺寸：长280x宽250x高240mm.
材料：451 钢制
处理工艺：淬火
测量范围：(1)前角测量范围、(2)后角测量范围、(3)量倾角测量范围、(4)主(副)偏角测量范围
误差范围：±1.5度
规格：
配四把车刀：450车刀(车外圆、平端面、倒角)、900车刀(精车刀、车外圆、平端面)、750车刀(精车刀、车外圆、平端面)、切刀(切断、切槽)
精度：7～8级左右
主要性能指标：前角测量范围0-45度 后角测量范围0-30度
刃倾角测量范围0-45度 主（副偏测量范围0-45度。
外形尺寸（㎜） 185×250×240
（配实验用刀具4把：1、75度外圆车刀； 2、90度外圆车刀
3、40度外圆车刀； 4、切断刀。）
车刀量角仪的使用方法（以40°外圆车刀为例）

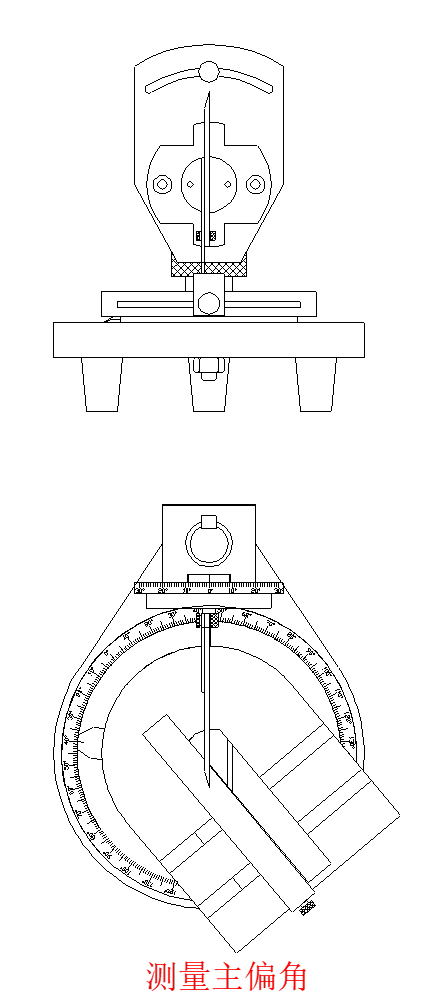

1.测量主偏角：主偏角是在基面上测量的主切削刃与车刀进给方向之间的夹角。测量时，车刀放在工作台上，用刀台的侧面和底面定位。此时刀台底面表示基面，刀台侧面表示车刀轴线，量刀板正面表示车刀进给方向。以顺时针方向旋转矩形工作台，同时推动车刀沿刀台侧面（紧贴）前进，使主切削刃与量刀板正面密合。此时工作台指针指向盘形工作台上的刻度值即为主偏角。（如图所示）

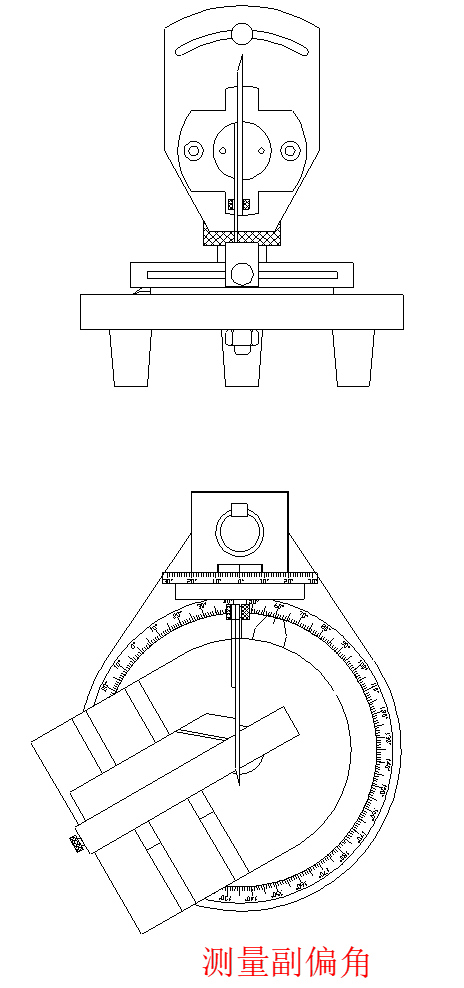

2.测量副偏角：副偏角是在基面上副切削刃与车刀进给方向之间的夹角。测量时逆时针方向旋转盘形工作台，同时推进车刀使副切削刃与量刀板正面贴紧读出的刻度值即为副偏角。（如图所示）

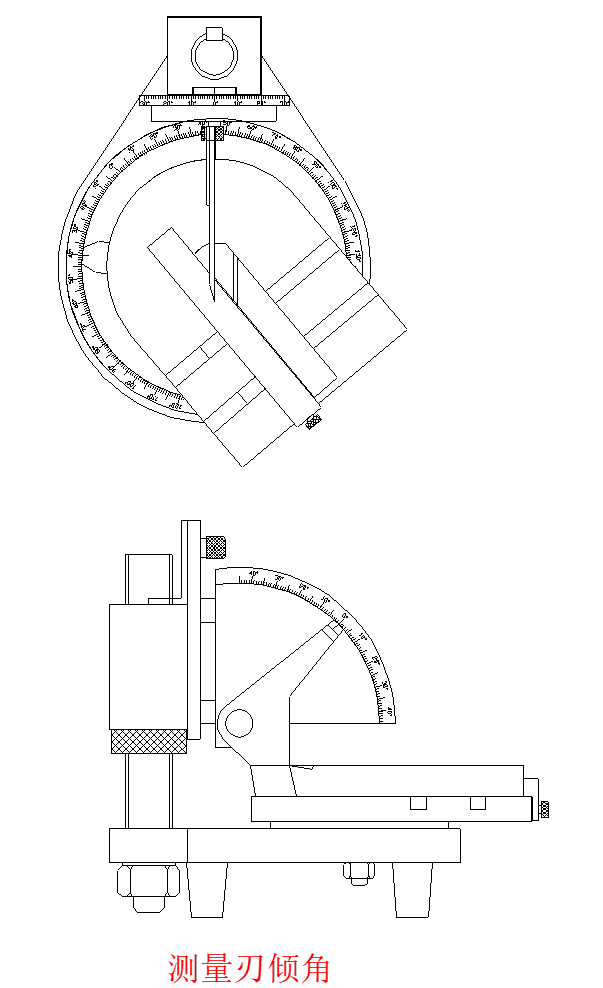

3.测量刃倾角：刃倾角是在切削平面上测量的主切削刃与基面间的夹角。量出主偏角后，工作台位置不变，旋松定位螺钉，逆时针方向旋转升降螺母，微升量角器，并微推进车刀，使量刀板底面对准并紧贴在主切削刃上，量刀板指针在量角器刻度上读数既为刃倾角。（如上图所示）

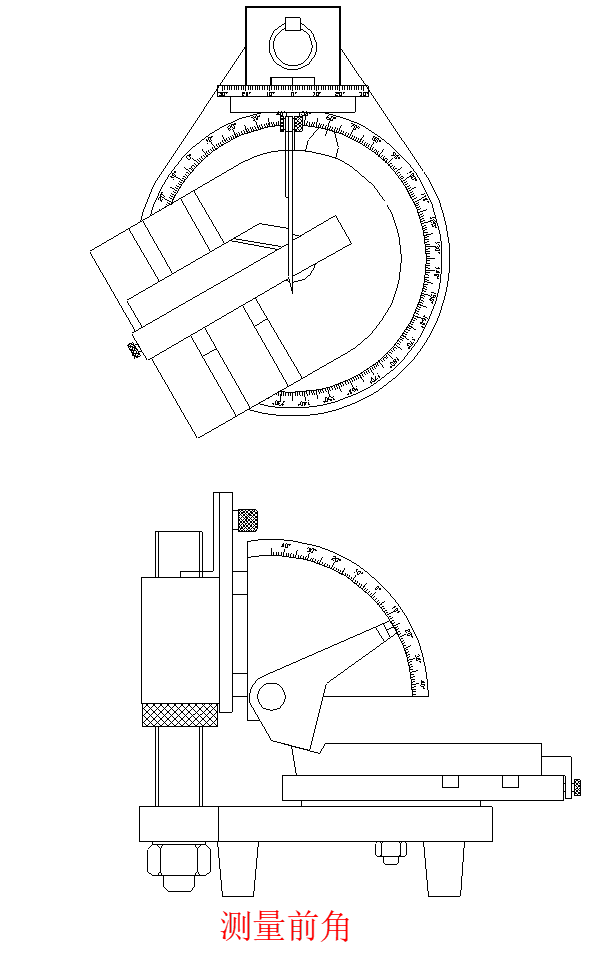

4.测量前角 ：前角是在主剖面内测量两前刀面与基面之间的夹角。测量时，在滑移刀台上定好位的车刀随盘形工作台逆时针方向选择主偏角值Kr，此时量刀板在前刀面上的投影即表示主剖面的方向，量刀板底面与前刀面贴紧时所转过的度数即为前角角度值。（如图所示）
5.测量后角 ：后角也是在主剖面内测量的后刀面与切削平面之间的夹角，车刀的定位与测前角相同，只是使量刀板的侧面与车刀的后刀面贴紧，此时量刀板所转的角度即为后角角度值。（如图所示）
6.测量法剖面系车刀几何角度：测量法剖面系车刀几何角度时，主偏角、刃倾角、副偏角均与测主剖面车刀角度的原理与方法相同。只是在测量法前角与法后角时，应旋松螺钉轴，旋转摇臂，按刃倾角正负值顺（逆）时针方向旋转刃倾角值后，固紧螺钉轴即可按法前角和法后角定义分别测出。
车刀几何角度的测量
一．实验目的：
1. 掌握车刀量角仪的使用和角度的测量方法．
2. 通过测量加深对车刀各几何角度的一 实验目的：
理解 ．
二 实验设备:
1 车刀量角仪
2 车刀
三 原理实验：
1 刀具切削角度的坐标平面
基面：通过切削刃上的选定点，垂直于假定主运动方向的平面.
切削平面：通过切削刃上的选定点，与切削刃相切，并垂直于基面的平面.
主剖面: 通过切削刃上的选定点，同时垂直于基面和切削平面的平面.
法剖面: 通过切削刃上的选定点与切削刃相垂直的平面

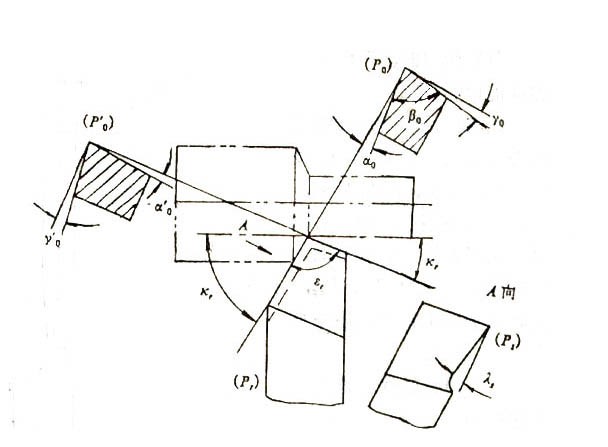

3 刀具标注角度的坐标系
主偏角kr
在基面上测量的切削平面和进给剖面之间的夹角，即切削刃和进给方向在基面上投影之间夹角.
副偏角kr '
副切削刃和进给反方向在基面上投影之间夹角
前角γ0
在主剖面中测量的基面和前刀面之间夹角
后角α0
在主剖面中测量的切削平面和后刀面之间夹角
副后角α0 '
在副主剖面中测量的副切削平面和副后刀面之间夹角
刃倾角λs
在切削平面上测量的切削刃和基面之间夹角
法前角γn
在法剖面中测量的基面和前刀面之间夹角
法后角αn
在法剖面中测量的切削平面和后刀面之间夹角
四 实验内容与步骤:
1 熟悉车刀量角仪的使用.
根据车刀量角仪,先查清哪些部件可以活动,哪些面,边可以在测量时作为参考平面．
2 熟悉车刀
找到车刀的前刀面，主后刀面，副后刀面.，主切削刃，副切削刃
3 测量kr , kr ' , γ0 , α0 , α0 ' , λs , γn , αn
将车刀正确地放置在量角仪上,对于要求测量的每个角度值据其定义找出度量值,分析选择量角仪上哪些部件,面或边可以作为测量该角度的参考平面,然后转动有关部件,使那些面或边贴紧在车刀的相关面上,这样就可以从相应刻度盘上读出角度值.
五 实验报告要求:
1 车刀几何角度的测量数据
2 绘制车刀角度标注图
