焊接实训室排烟建设方案
一、整体规划

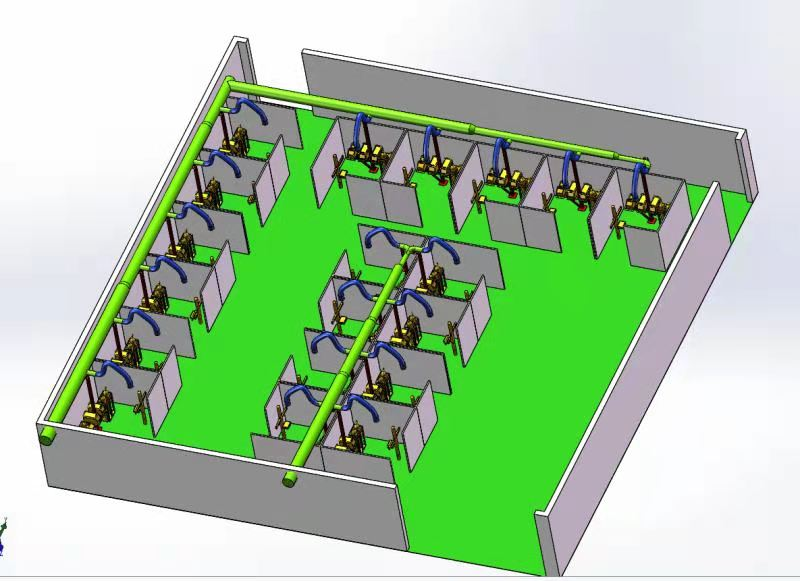

1、焊接实训室总共20个工位，工位尺寸根据现场情况合理布局，每个工位不得少于6.25米，每工位可2-3人实训。
2、工位隔断绝缘防火，主体材料达到国家防火等级A1级别并附有检测报告，隔断框架方管固定。工位门须装有滑道开合红色遮弧帘，以防学员实训或考核比赛时弧光伤害巡视老师、裁判或观摩人员眼睛。

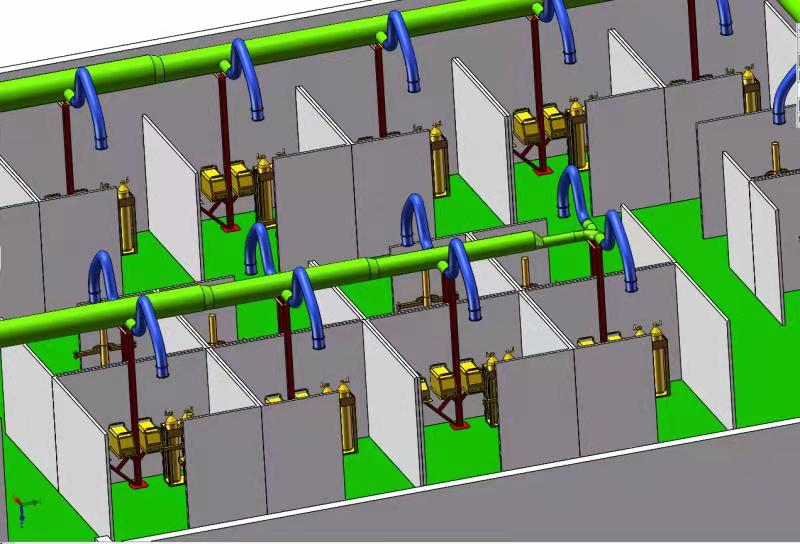

3、3米阿尔法柔吸臂，合理分配，布局美观分组安装处理焊接烟尘，每个柔吸臂口都有开关，当使用时可以打开，不使用时可以关闭。螺旋风管组合合理，风量压力计算准确。每台风机变频控制，风机安装在实训室屋顶，并做遮风挡雨消音防晒风机房，噪音不得高于76分贝；
4、电焊机及相关附件不得落地，明快整洁易于打扫，焊机托盘底部万向轮安装，便于移动。
5、气瓶必须有固定装置，安稳固美观。
6、国标电缆防火桥架布线，规范合理安全。每个焊接工位配电箱配置漏电保护器、可以接两台焊机，两相三相插座照明开关各一个，空气开关根据用电设备配置合理。
7、当天然光线不足时，应配置人工照明，照明电源电压应为安全电压，照明光源应选择接近天然光色温的光源。
8、每个工位和实训间监控安装于用户指定位置。每个工位及整体实训间安装监控探头无死角，并符合市场应急管理安全上岗证培训考试和特种设备操作培训考试联网要求。
9、焊接操作支架主要用于板对接4个位置（平、立、横、仰）和管对接3个位置（水平、垂直、45°）的固定；工件离地面高度应不大于1.3米。要求焊接支架要有一定的稳定性和夹工件的牢固性，并且同时可以满足固定2个位置不同焊接操作支架的工件。焊接操作支架主体由底座、支柱、可升降调解套管、工件夹紧装置等组成，提供设计制作安装图纸否则视为不响应；
10、每个工位配置工具架一个，以方便放置工具、面罩、焊材等。
二、目标任务
1、按照国赛赛项标准建设焊接工位。
2、按国赛赛项标准建设焊接工位配套设施。
3、治理焊接烟尘，工位风量满足设计指标≥1200m3/h，系统风量智能传感控制，低耗节能。
4、保证排放符合国家环保标准，废气排放指标根据国家和地方的环境�；しü�，
5、焊接烟尘直排系统高效、低耗、低噪、最高噪声低于76dB(A)。
6、保证实训中心设备正常运行、保养经济，安全可靠，使用寿命长，操作维护简便。
7、整体布局合理、工程经济、美观、实用。
三、焊接实训室制度文化建设
1、实训室制度牌。各主要实训室室内基本制度上墙，包括学生实训守则、安全卫生制度、实训教学人员职责、仪器设备管理制度。
2、岗位职责牌。内容包括实训室涉及的所有岗位职责。
3、设备操作规程牌。
4、实训项目操作流程图。根据实训项目的流程制作出来的流程图。
5、焊接实训中心7S管理制度
6、熔化焊接与热切割作业安全操作技术要求
7、考场管理制度
8、安全用电操作规程
9、大国工匠世赛冠军风采
10、等离子切割机安全操作规程
11、焊接安全操作规程
12、安全标识标牌
13、氩弧焊机操作规程
14、二保焊机操作规程
15、焊接实训室规章制度.
四、配置方案
| 序号 | 名称 | 单位 | 数量 | 备注 |
| 1 | 工位隔断制作安装 | 套 | 1 | 工位隔断采用50mm厚岩棉板，工位尺寸2500×2500×1900mm.安装固定需采用50mm×50mm方管并100mm×100mm×10mm方板地脚螺栓地面固定后焊接框架。工位门安装滑道红色遮弧帘 |
| 2 | 工位架制作安装 | 个 | 20 | 板对接4个位置（平、立、横、仰）和管对接3个位置（水平、垂直、45°）的固定；工件离地面高度应不大于1.3米。要求焊接支架要有一定的稳定性和夹工件的牢固性，并且同时可以满足固定2个位置不同焊接操作支架的工件。焊接操作支架主体由底座、支柱、可升降调解套管、工件夹紧装置等组成。 |
| 3 | 焊机拖板 | 个 | 40 | |
| 4 | 气瓶固定 | 个 | 20 | |
| 5 | 工具架 | 个 | 20 | |
| 6 | LED照明灯 | 盏 | 20 | |
| 7 | 工位配电箱 | 个 | 20 | 工位配电箱配置漏电保护器、可以接两台焊机，两相三相插座照明开关各一个 |
| 8 | 15KW风机 | 个 | 1 | 选用进口或合资品牌高效能风机，电机选用西门子低噪音电机.含变频配电箱 |
| 9 | 11KW风机 | 个 | 1 | 选用进口或合资品牌高效能风机，电机选用西门子低噪音电机。含变频配电箱。 |
| 10 | 风机房 | 个 | 2 | |
| 11 | 电缆布线及安装 | 套 | 1 | 含主配电箱至20工位3×6M2+1电缆桥架布线安装 |
| 12 | 监控设施 | 套 | 1 | 20个摄像头，可储存1个月影像。 |
| 13 | 柔吸臂 | 个 | 20 | 3M3关节柔Ø160吸臂 |
| 14 | 风管及安装 | 套 | 1 | 12工位 |
| 15 | 风管及安装 | 套 | 1 | 8工位 |
| 16 | 文化建设 | 套 | 1 | 文化内容见详细方案。8mm亚克力板喷UV |
