电气教学平台、电气自动化设备安装与维修实训考核设备由钢板制作的考核平台、网孔板设备和电源装置等组成。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程�？椋煌钅康氖笛�。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。设备配备漏电�；ぁ⒐睾偷缏繁；�，保障人身安全和设备使用安全。
1机电综合实训考核设备布局

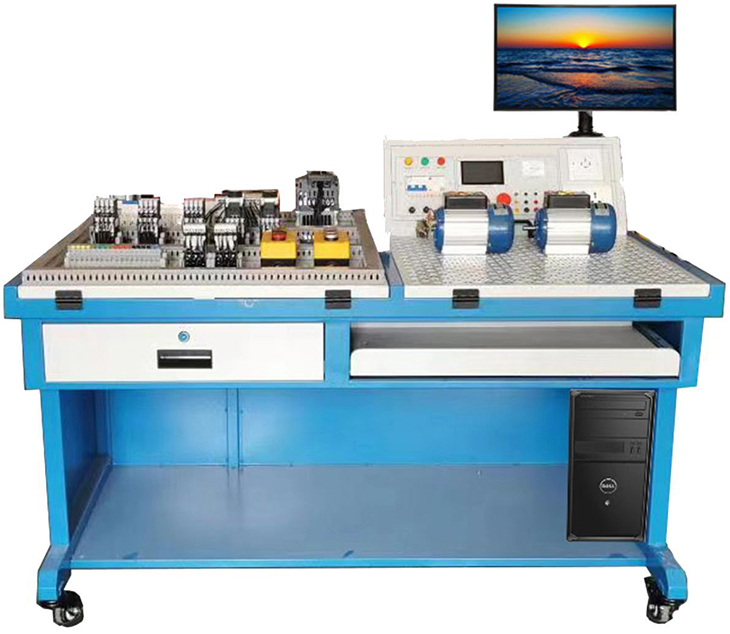

机电综合实训考核设备布局参照下图。
3.3.2.2机电综合实训考核装置概述
进行机电综合实训考核。
3.3.2.3机电综合实训考核装置构成
机电综合实训考核平台由电源管理�？椤⒌缙己四？�、电气实训�？�、PLC智能检测系统等组成，各�？橹湎嗷ヅ浜峡赏瓿啥缘缁∈笛档缏返难盗凡馐�、接线检测，满足机电专业电气实训考核的要求。
3.3.2.4产品参数
交流电源：三相五线 AC 380 V±10% 50Hz；
温度：-10～50℃；环境湿度：≤90％无水珠凝结；
外形尺寸：长×宽×高=1400mm×860mm×1010mm；
整机功耗：≤1.8 kVA；
安全保护措施：设备具有接地�；�、漏电保护功能，安全性符合相关的国标标准。
3.3.2.5机电综合实训考核设备功能
3.3.2.5.1电源管理�？�
包含设备总电源开关、电源供电指示、电源输出安全插座、三相电源输出插座、单相电源输出插座、RFID电源管理�？榈裙钩�，具体功能如下：
刷卡取电：使用者配有IC卡，可以实现在刷卡成功认证身份后可以对装置的总电源进行控制。
智能管理：用来控制电气考核板的供电、当线路接线正确时，提供电源输出、接线错误时不提供电源输出。
急�？刂疲荷璞概溆屑蓖０磁�，可在紧急情况下完成电路切断，对设备及其人身安全的�；�。
3.3.2.5.2电气考核模块
该�？橛糜诘缙酉呤笛岛涂己恕？己四？椴捎萌釬X3U-32MR PLC主机、三菱变频器FR-E740、国内一线品牌的电器元件（空气开关、熔断器、交流接触器、中间继电器、时间继电器、热继电器、行程开关、按钮、指示灯、接线端子等）、通用安装板等构成。
3.3.2.5.3电气实训模块

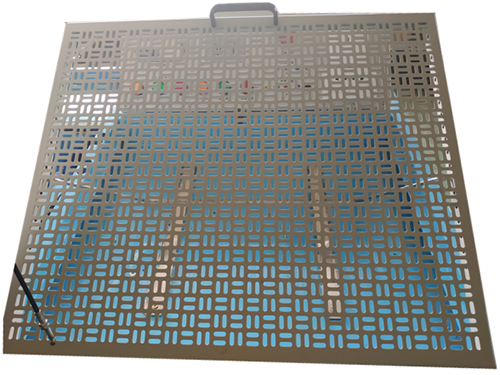

�？椴捎猛装迨浇峁�，安装快捷、方便、空间利用率高。
多角度调节:角度调试机构根据人体工程学设计，通用安装板可在0-90度多档位的调节安装角度。
自由搭建多种实训电路:可以根据不同类型的电路选择所需器件在该�？樯辖腥粘５钠骷沧坝氲缙芈返慕酉�。
3.3.2.6实训项目
3.3.2.6.1电气实训项目
掌握电气线路线图的符号；
掌握电气线路图的器件选择；
掌握用万用检测电气元器件方法；
掌握用万用测量电压、电阻、电流的方法；
掌握三相异步电机的自锁控制控制线路的接线；
掌握三相异步电机的正反转控制线路的接线；
掌握三相异步电机的连续与点动混合控制线路的接线；
掌握三相异步电机的顺序控制线路的接线；
掌握三相异步电机的多地控制线的接线；
掌握三相异步电机的Y-△降压启动控制线路的接线；
3.3.2.6.2 PLC实训项目
掌握PLC基本指令的使用；
掌握PLC的联机控制的操作；
掌握PLC控制三相异步电机启停控制的接线和程序；
掌握PLC控制三相异步电机顺序启�？刂频慕酉吆统绦颍�
掌握PLC控制三相异步电机点动和自锁控制的接线和程序；
掌握PLC控制三相异步电机Y-△降压启动控制的接线和程序；
掌握PLC控制三相异步电机多地控制的接线和程序；
掌握PLC控制三相异步电机正反转控制的接线和程序；
掌握PLC控制三相异步电机自动往返控制的接线和程序；
掌握PLC控制三相异步电机的调试；
3.3.2.7机电综合实训考核台配置清单
| 序号 | 部件或器件名称 | 型号 | 数量 |
| 1 | 实训桌 | 尺寸1400mm*860mm*1010mm包含两套角度调节支撑机构、实训操作板 | 1台 |
| 2 | 智能电源控制模块 | 电源控制�？�、RFID射频识别�？�、以太网�？�、交流接触器 | 1套 |
| 3 | PLC主机 | FX3U-32MR | 1套 |
| 4 | 漏电开关 | 3P+N | 1只 |
| 5 | 空气开关 | 4P | 1只 |
| 6 | 熔断器 | RT18-32 2P | 1只 |
| 7 | 熔断器 | RT18-32 3P | 1只 |
| 8 | 交流接触器 | CJX2-0910 220V | 5只 |
| 9 | 辅助触头 | F4-22 | 3只 |
| 10 | 时间继电器 | 220V | 2只 |
| 11 | 热继电器 | 2只 | |
| 12 | 热继电器座 | 2只 | |
| 13 | 按钮开关盒 | 3位 | 2只 |
| 14 | 按钮（不带灯） | 黄、绿、红 | 3只 |
| 15 | 指示灯 | 黄、绿、红 | 3只 |
| 16 | 双用接线端 | 18只 | |
| 17 | 行程开关 | 2只 | |
| 18 | 变频器 | 三菱FR-E740 | 1只 |
| 19 | 三相鼠笼式异步电动机 | JW5024 | 2套 |
| 20 | 配套工具 | 尖嘴钳（160mm）、剥线钳、压线钳、斜口钳（160mm）、十字螺丝刀（3寸）、一字螺丝刀（3寸）、十字螺丝刀（3×75mm）、一字螺丝刀（3×75mm）、剪刀 | 1套 |
| 21 | 用户自备电脑 | 联想启天M420 I5-95004G 1T 光驱19.5寸 | 1台 |
| 22 | 设备使用说明书 | 1套 |
