一、任务目标
1、了解常用继电器的型号含义
2、了解常用继电器的故障及修理方法
二、任务预习
常用继电器的拆装与维护的注意事项。
三、实训设备
| 序 号 | 名 称 | 数 量 | 备注 |
| 1 | 电源控制屏 | 1 套 | |
| 2 | 实训桌 | ||
| 3 | 实训网孔板 | 2 套 | |
| 4 | 交流接触器 | 1 只 | |
| 5 | 辅助 | 1 只 | |
| 6 | 热继电器 | 1 只 | |
| 7 | 时间继电器 | 1 只 |
四、实训过程
1、接触器
交流接触器是一种用来频繁地接通或是分断交、直流主回路及大容量控制电路的自动切换电器，是电力拖动系统中使用最广泛的电器元件。根据被控电路电源种类不同，可非为交流接触器和直流接触器两类。其表示符号和型号含义如图3-1-2所示

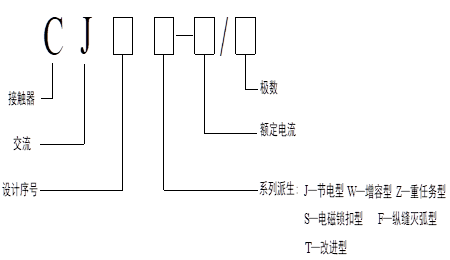

图3-1-2交流接触器型号含义
交流接触器的安装操作要求
（1）安装前的操作要求
1）接触器铭牌和线圈技术数据，应符合使用要求。
2）接触器外观检查应无损伤，并动作灵活、无卡阻现象。
3）测量线圈的绝缘阻值，应不低于15MΩ，并测量线圈的直流电阻。
4）用万用表检查线圈有无断线，并检查辅助触点接触应良好。
5）接触器在85%额定电压工作时应能正常工作；在失电压或是电压过低时应能释放，噪声正常。
（2）安装时的操作要求
1）接触器的安装多为垂直安装，其倾斜角不得超过5度，否则会影响接触器的动作特性。
2）接线时严禁将零件、杂物调入电气内部。紧固螺钉应装有弹垫和平垫，将其紧固好防止松脱。
（3）接触器的运行检查和维护
1）接触器通过电流应在额定电流值之内
2）接触器的分合信号指示，应与电路所处状态一致。
3）电磁线圈、无过热、焦脆或是发黑现象，引出线完好，对于短路线圈应更换。导线各连接点无开焊和虚线现象，如有应及时修复。
4）辅助触头无烧蚀、卡住或脱落现象，弹簧和活动部件应无开裂。用万用表检查触点应接触良好，如有严重磨损，应更新。
5）铁芯吸合应良好，无异常噪声，返回位置正常。
6）周围环境没有不利于接触器正常运行情况。
2、时间继电器
时间继电器是按照设定时间控制而使触点动作的继电器。线圈通电或是断电后，触点延时一定时间后再动作。其表示符号和型号含义如图3-1-3所示

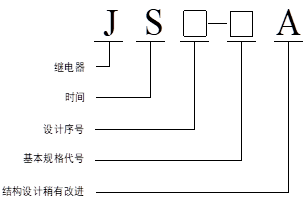

图3-1-3时间继电器型号含义
（1）安装前的操作要求
1）时间继电器铭牌和线圈技术数据，应符合使用要求。
2）时间继电器外观检查应无损伤，并动作灵活。
3）继电器的使用工作电压应在额定工作电压范围内。
4）负载功率大于继电器额定值触点容量时，需加中间继电器。
（2）安装时的操作要求
1）时间继电器的安装时应和底座接触牢固。
2）接线时严禁将零件、杂物调入电气内部。紧固螺钉应装有弹垫和平垫，将其紧固好防止松脱。
（3）时间继电器的运行检查和维护
1）时间继电器通过电流应在额定电流值之内
2）时间继电器设置时间是否正确。
3）时间继电器外壳无过热、焦脆或是发黑现象，引出线完好。导线各连接点无开焊和虚线现象，如有应及时修复。
4）时间继电器无异常噪声，返回位置正常。
5）周围环境没有不利于时间继电器正常运行情况。
（4）电子式时间继电器的使用说明
电子式时间继电器多档式规格具有不同的延时档，可以由时间继电器前部的转换开关很方便地转换。当需要变换延时档时，首先取下设定旋钮，接着拆下刻度板，然后参照铭牌上的延时范围示意图拨动转换开关，再按原样装上刻度板与设定旋钮，转换开关位置应与刻度板上开关位置标记相一致。
3、热继电器
热继电器一般作为交流电动机的过载保护用。当电动机过载不太严重时，熔断器不会熔断，使电动机长期过热而损伤绝缘，这时必须用热继电器进行�；�。
热继电器主要有热元件、双金属片和触点三部分组成，有两相或三相结构式的。热继电器型号含义如图3-1-4
图3-1-4交流接触器型号含义
（1）安装前的操作要求
1）热继电器的额定电流应略大于电动机的额定电流。
2）一般将热继电器的额定电流调整到电动机的额定电流；对过载能力差的电动机可将热元件整定值调整到电动机额定电流的0.6~0.8倍；若电动机启动时间较长、拖动冲击负载或不允许停车，热元件整定电流调节到电动机额定电流的1.1~1.5倍。
（2）安装时的操作要求
1）热继电器安装的安装方向应与规定的方向相同，其倾斜角不得超过5度，连接导线的截面积必须符合规定。
2）当热继电器与其它电器装在一起使用时，应尽可能将它装在其他电器的下面，以免动作受其它电器发热的影响，热继电器的盖子要盖好。
3）连接导线一般选用铜线，以免影响热元件的状态。
4）接线螺钉要拧紧，使触点接触良好，以免由于螺钉松动而使触点的接触电阻增大，造成热元件温升增高，引起�；ぬ匦圆晃群头⑸蠖�。
5）安装完毕及投入运行前，应检查整定电流与实际要求是否相符。
（3）热继电器的运行检查和维修
1）首先应检查热继电器的热元件的额定电流值或是调整旋钮电流的调节范围是否与电动机的额定电流相当，若不相当，应更换热元件，从新进行调试或转动调整旋钮的刻度使其符合要求。
2）动作机构应工作可靠，一般可用手拨动几次进行观察，拨动应灵活。调整部件若有松动，应予以紧固并重新进行调试。
3）接线螺钉必须拧紧，触点应接触良好，盖板要盖好。
4）定期通电校验，在设备发生事故而产生较大短路电流时，应检查热元件和双金属片是否有明显的变形，如果变形应通电试验，可进行调整，但不准弯折双金属片。
5）检查热元件时，不应将热元件取下，只能打开盖子进行观察。
6）周围环境没有不利于接触器正常运行情况。
五、技能实训报告
1、技能实训的项目名称
2、技能实训的任务目标
3、技能实训所用到的实训设备
4、画出接触器、时间继电器、热继电器的符号，写出应用场合和维护方法。
5、小结、体会和建议
六、思考与练习
1、接触器、热继电器、时间继电器的安装要求。
2、接触器、热继电器、时间继电器的应用场合和维护方法。
3、分析热继电器的内部结构、工作原理。
