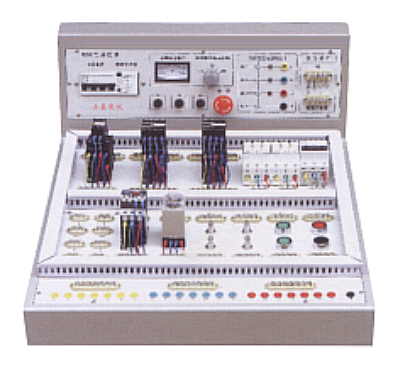

维修电工电气控制实训箱，维修电工实训箱
2025-07-01 08:38维修电工电气控制实训箱
二、功能特点：
1、将熔断器、空气开关、交流接触器、时间继电器、热继电器、按钮开关、行程开关、接线排等各种实训元器件集中安装在一块面板上
2、所有器件的接线都在接线端子排上进行，避免了因长期在器件本身进行走线而导致元器件的损坏。
3、该装置可放置在桌面上，仅需三相四线电源接入就可使用。
三、技术指标：
1、输入电压：三相四线～380V±10% 50Hz
2、装置容量：≤0.5kVA
3、外形尺寸：720mm×600mm×295mm
四、元器件配置清单：
| 序号 | 名称 | 型号与规格 | 数量 | 品牌 |
| 1 | 三相漏电�；て� | DZ47-63LEP10A4P | 1只 | 正泰 |
| 2 | 熔断器座 | RT18-32-3P | 2只 | 人民 |
| 3 | 交流接触器 | CJX2-0910（AC380V） | 3只 | 正泰 |
| 4 | 辅助触头 | F4-22 | 2只 | 正泰 |
| F4-11 | 1只 | 正泰 | ||
| 5 | 热继电器 | JRS1D-25/Z(0.63-1A) | 1只 | 人民 |
| 6 | 热继电器座 | JRS1D-25座 | 1只 | 人民 |
| 7 | 通电延时时间继电器 | ST3PA-B/AC380V（0~60S） | 1只 | 宝龙 |
| 8 | 时间继电器座 | PF-083A | 1只 | 宝龙 |
| 9 | 行程开关 | JW2A-11H | 4只 | 正泰 |
| 10 | 按钮开关 | LAY-16Φ22Ⅱ-AR11 红色 | 1只 | 正泰 |
| 11 | 按钮开关 | LAY-16Φ22Ⅱ-AG11 绿色 | 2只 | 正泰 |
| 12 | 按钮开关 | LAY-16Φ22Ⅱ-AB11 黑色 | 1只 | 正泰 |
| 13 | 电阻 | 75Ω/75W | 3只 | 顶邦 |
| 14 | 电阻 | 10Ω/25W | 1只 | 顶邦 |
| 15 | 二极管 | 1N5408 | 4只 | 进口 |
| 16 | 三相鼠笼式电动机 | 380V/180W（Δ/Y） | 1台 | 顶邦 |
1、三相异步电动机的直接启动控制
2、三相异步电动机的点动正转控制电路
3、三相异步电动机接触器自锁控制线路
4、接触器联锁的三相异步电动机正反转控制线路
5、按钮联锁的三相异步电动机正反转控制线路
6、双重联锁的三相异步电动机正反转控制线路
7、三相异步电动机星形/三角形起动手动控制线路
8、三相异步电动机星形/三角形起动自动控制线路
9、定子串电阻降压启动控制线路
10、三相异步电动机无变压器半波整流能耗制动控制线路
11、三相异步电动机正反转启动能耗制动控制线路
12、工作台自动往返控制线路
13、三相异步电动机的多地控制
