综合布线工程实训模拟墙是综合布线实训室的核心设备，用于模拟工程项目教学，进行综合布线系统工作区子系统、水平子系统、管理间子系统、垂直子系统、设备间子系统、建筑群子系统、出入口子系统设计、完成点数统计表、系统图、施工图、端口对应表、材料表、预算表、施工进度表等工作任务教学实训。

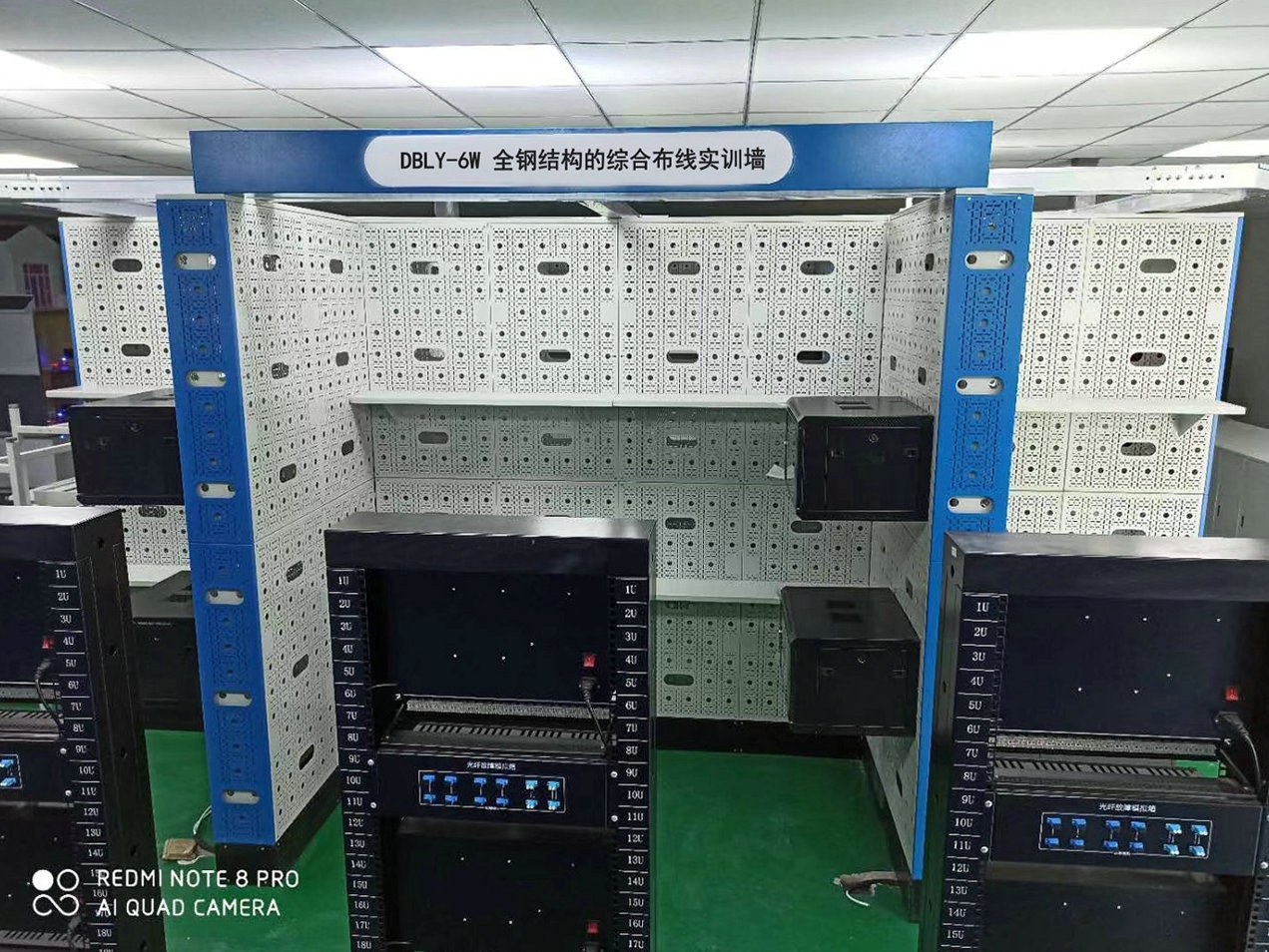

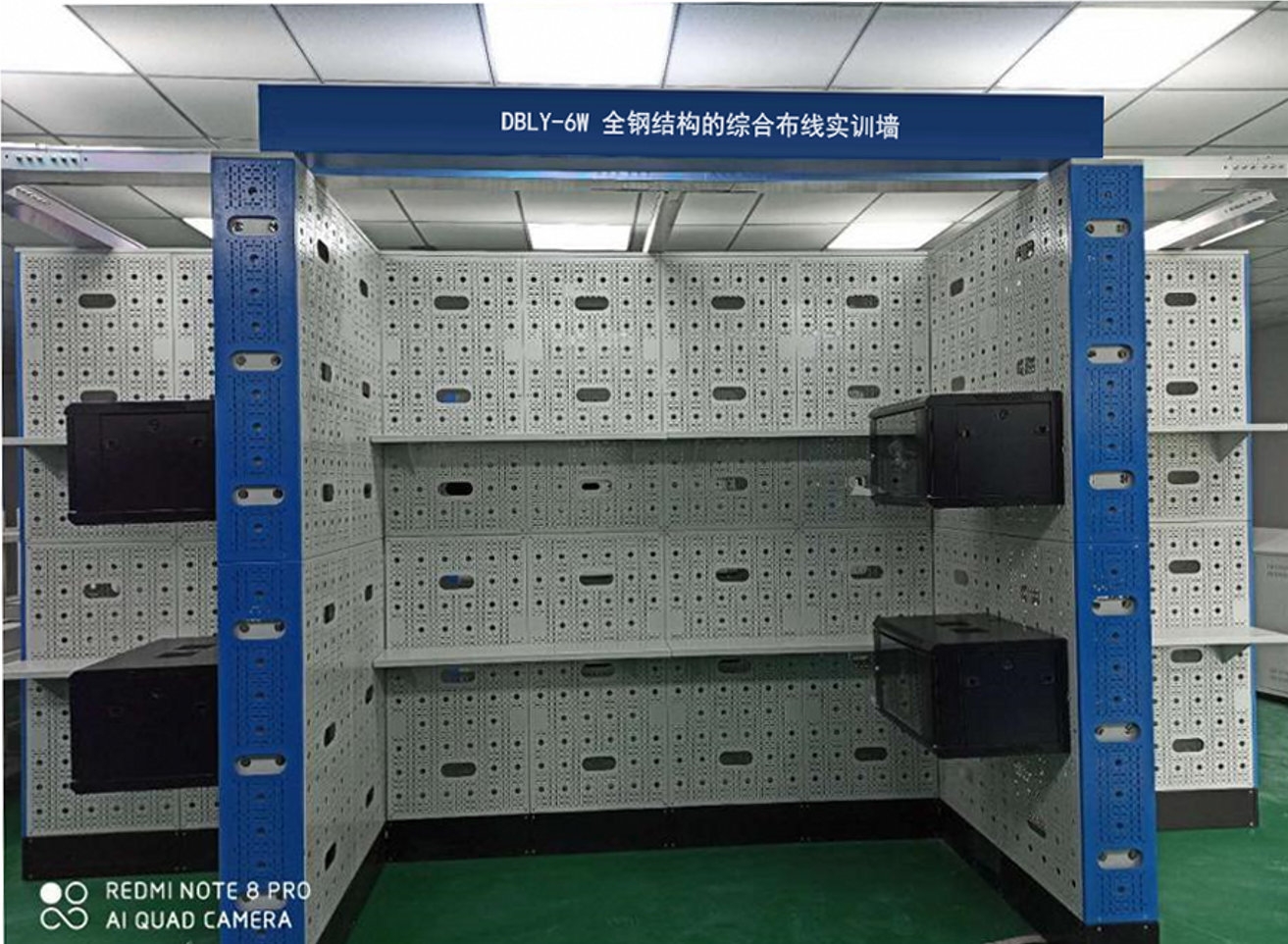

DBLY-6W 全钢结构的综合布线实训墙
外形尺寸：标准�？榛抡媲教�，才用全钢结构，可以组成各种结构，单组�？槌�1200mm×240mm×2600mm，总尺寸为4800mm×2400mm。
产品重量：500KG
产品组成：钢制墙体、6U墙柜、住宅信息箱、开放式桥架、电源系统
实训规模：每个实训墙面满足4-6名学生同时实训，每两个墙面形成1个�？長型区域，8个�？槁�8组学生32-48人同时或者交叉进行综合布线7个子系统工程实训
实训项目：全钢结构大型模拟建筑物（群）仿真实训设备，按照1：10比例全仿真模拟一栋三层大楼内部结构，实现综合布线七大子系统实训环境。可按实验室境自由搭建。可以同时进行8个工作区、水平、垂直、设备间、进线间、建筑群等综合布线七个子系统布线实训�？梢越凶≌畔⑾涞陌沧笆笛�，包括墙面明装，墙体中嵌入式安装等，能够扩展为视频监控系统、消防报警、安防报警、智能家居、智能化工业监控等系统实训平台。
安装布局： 等多种外形方式，根据教学需要和实训室大小进行
自由搭建和组合。
二、产品特点
1）装置采用全钢结构，模拟一栋建筑楼宇内部真实环境，除可进行综合布线工程技能实训外，也适合于智能楼宇安防监控实训使用。采用2.0mm优质冷轧钢板，内置各种网络设备、插座、线槽、机柜等安装孔，保证20000次无尘重复操作；仿真墙内部采用高强度龙骨支架支撑，所有钢板通过高强度铆钉固定在龙骨支架上，墙面平整无任何凹槽，模块化组合安装，装置可全封闭，也可根据教学需求，实训装置背部全开放，学生可以直观看到墙体的内部，可在墙体内部根据教学需要，进行各种路由暗管安装�？墒用婊�≥6.24平方米。安全可靠，无尘化操作。如：8�？樽爸每赏被蛘呓徊婺Ｄ馔缱酆喜枷吖こ痰�8个工作区、8个设备间、8个垂直、8个水平、8个管理等子系统实训。�？榛杓疲馨唇淌页叽绾侠聿季�，适合任意楼层安装。
2）装置专门为网络布线及应用工程技术课程实训设计，墙面由多块长1200mm，宽600mm，厚2.0mm冷轧钢板制造而成，表面喷塑处理。背部嵌入M6螺孔≥72个，分为12排，每排6个，螺孔间距≥100mm。适合用M6螺丝快速安装网络机柜、线槽和线管等设备与器材。预设M6高硬度螺孔、Φ6.5通孔、每张墙面预留大量Φ5X20mm条孔，孔距25mm，其中横向排列孔24排≥248个，纵向排列10列≥436个，适合用M5、M4、M3螺丝安装和固定信息技术类、物联网类、网络安防系统安装与维护类、电工电子类的设备和器材。墙面预留Φ25穿线孔≥60个，分为11排六列，适合Φ20、Φ16等PVC或波纹管穿越布线。墙面预留Φ60X150手孔≥3个，分为3排，手臂能够轻松穿过，适合实训在背面安装螺母，也适合穿越安装100X50mm弱电桥架操作。
3）每个实训角区域安装有楼层模拟板+支架2套，模拟三层建筑结构，每个角型区域配套2-3套，8个角共计16-24套6U实训机柜，冷轧钢板，坚固耐用，机柜五面设有16个Φ25进出线孔，钢化玻璃门。
4）每个角区域配套住宅信息箱1套，长320毫米，宽160毫米，高240毫米，全钢结构，包含9英寸1U 6口超五类非屏蔽配线架2个、9英寸1U 8口SC 光纤配线架1个、9英寸1U 1进四出闭路电视配线架1个。装置可搭建各种网络永久链路、信道链路平台，能够扩展为监控系统、报警、智能楼宇系统实训平台。
三、实训功能
1）能够模拟进行多种综合布线路由设计和实训操作
2）能够进行各种线管、线槽的明装或者暗装方式的安装布线实训
3）能够模拟三层楼宇结构、结合配套机柜，可模拟综合布线系统七大子系统真实工程环境
4）结合易训其它实训设备，能够模拟各类双绞线、室内外光纤敷设、链路、端接测试实训
5）具有综合布线垂直系统、水平子系统、工作区子系统、设备间子系统等内容的展示功能
