风力发电整流逆变实训台，风力发电教学实训台

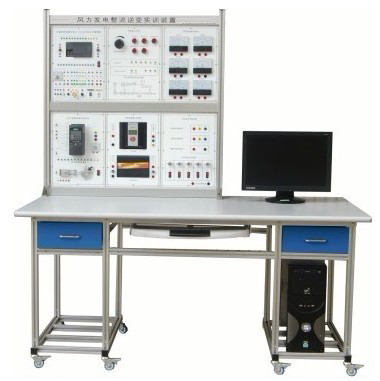

2014-06-16 08:15DB-FL02型 风力发电整流逆变实训装置

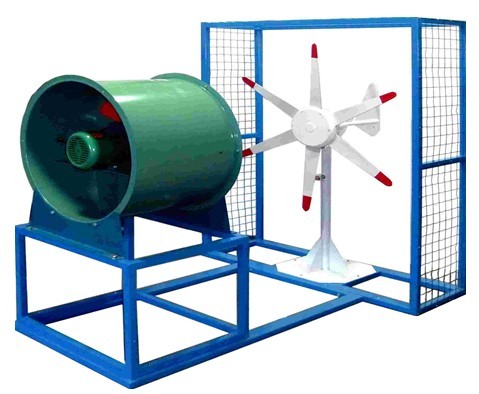

DB-FL02型 风力发电整流逆变实训装置是基于风力发电的原理，以及电能的整流、储存和逆变。本系统用鼓风机吹动发电风车发电，鼓风机的转速由PLC通过变频器控制，以模拟不同风速下的发电效果，发电风车还配有叶片转速检测装置，在计算机上实时显示其运转状况及相应参数。
一、技术参数：
相对湿度:35～85％RH（不结露）
环境空气：不含腐蚀性，可燃气体，无大量导电性尘埃
工作电源：AC220±5％ DC24V
供电电源：单相三线AC220±5％ 50HZ
功耗：≤1000W
二、系统简介：
本风力发电整流逆变实训装置系统分为被控对象和控制单元两部分组成， 被控对象单元由鼓风机、发电机、和蓄电池组组成�？刂频ピ煽杀喑炭刂破�、变频器、指针表、充电控制器、终端负载等组成。
三、实验内容：
1、逆变器实验
2、充电控制器试验
1）反接�；な笛�
2）控制器对蓄电池的过充保护实验
3）控制器对蓄电池的过放�；な笛�
4）防反充实验
3、模拟风能控制系统实验
4、风能充电控制实验
5、整流逆变试验
6、风况检测试验
7、发电功率测量实验
8、发电风车转速测量实验
