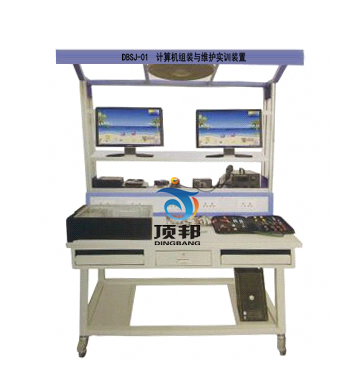

DBSJ-01 计算机组装与维护实训装置
一、整体功能要求
1.实训工作台
计算机组装与维护实训装置要求采用双工位结构设计，采用工业铝合金型材框架，共两层，其中第一层可放置维修工具、套件、仪器仪表；第二层可放显示器，顶部设有30W日光灯一盏和风扇一台。实训台设有一个抽屉、两个键盘托架、两个主机柜，下方设有四个刹车的万向轮。
电源控制屏为铁质双层亚光密纹喷塑结构，铝面板。主要提供16路交流电源插座接口、漏电保护器、供电指示，可为各种仪器和设备提供工作电源。
2.输入电源：单相三线～220V±10% 50Hz；整机容量：＜800VA；外形尺寸1600mm×800mm×2000mm；安全�；ぃ憾鞯缌�≤30mA、动作时间≤0.1s
3.工具套件
提供数字式万用表、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、小镊子、毛刷、吸锡网线、多功能钳、工具包、恒温电烙铁、热风台等常用工具。
4.电脑故障诊断卡：具有主机故障诊断（PCI接口）、VGA信号发生、键盘检测、音频信号发生、电脑网线接口检测、直流电源适配器检测、电脑主机漏点检测等功能。
5.PCI-E主板检测卡:自动识别接口类型。支持总线多：PCI、PCI_E、miniPCI_E、LPC。
二、设备配置要求
1.实训工作台
计算机组装与维护实训装置要求采用双工位结构设计，采用工业铝合金型材框架，共两层，其中第一层可放置维修工具、套件、仪器仪表；第二层可放显示器，顶部设有30W日光灯一盏和风扇一台。实训台设有一个抽屉、两个键盘托架、两个主机柜，下方设有四个刹车的万向轮。
电源控制屏为铁质双层亚光密纹喷塑结构，铝面板。主要提供16路交流电源插座接口、漏电保护器、供电指示，可为各种仪器和设备提供工作电源。
2.输入电源：单相三线～220V±10% 50Hz；整机容量：＜800VA；外形尺寸1600mm×800mm×2000mm；安全�；ぃ憾鞯缌�≤30mA、动作时间≤0.1s
3.工具套件
提供数字式万用表、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、小镊子、毛刷、吸锡网线、多功能钳、工具包、恒温电烙铁、热风台等常用工具。
4.电脑故障诊断卡：具有主机故障诊断（PCI接口）、VGA信号发生、键盘检测、音频信号发生、电脑网线接口检测、直流电源适配器检测、电脑主机漏点检测等功能。
5.PCI-E主板检测卡:自动识别接口类型。支持总线多：PCI、PCI_E、miniPCI_E、LPC。
二、设备配置要求
| 序号 | 名称 | 单位 | 数量 | 备注 |
| 1 | 实训工作台 | 套 | 1 | |
| 2 | 数字式万用表 | 个 | 2 | |
| 3 | 尖嘴钳 | 把 | 2 | |
| 4 | 斜口钳 | 把 | 2 | |
| 5 | 小十字螺丝刀 | 把 | 2 | |
| 6 | 大十字螺丝刀 | 把 | 2 | |
| 7 | 小一字螺丝刀 | 把 | 2 | |
| 8 | 小镊子 | 把 | 2 | |
| 9 | 毛刷 | 把 | 2 | |
| 10 | 焊锡丝 | 团 | 2 | |
| 11 | 吸锡网线 | 把 | 2 | |
| 12 | 多功能网钳 | 把 | 2 | |
| 13 | 工具包 | 把 | 2 | |
| 14 | 网线钳 | 把 | 2 | |
| 15 | 网络测试仪 | 个 | 1 | |
| 16 | 恒温电烙铁 | 台 | 1 | |
| 17 | 热风台 | 台 | 1 | |
| 18 | 电脑故障诊断器 | 个 | 1 | |
| 19 | PCI-E主板检测卡 | 个 | 1 | |
| 20 | 放大镜台灯 | 个 | 1 | |
| 21 | 学生凳 | 个 | 2 |
