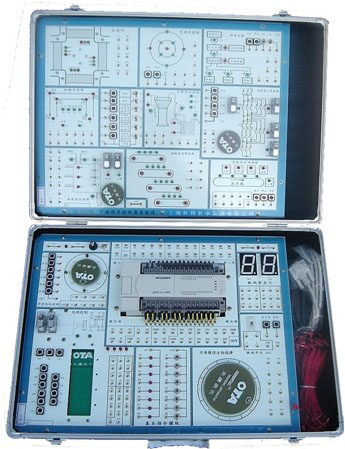

DB-PLCX1 PLC可编程控制器实验箱
产品介绍：
一、产品特点
1、PLC主机采用SIEMENS S7-200 CPU226 CN AC/DC/RLY，该主机提供：输入24点、输出16点，功能上完全满足目前高等院校的PC教学要求，也可按照用户要求，使用其他品牌的PLC主机，如三菱、欧姆龙、松下、富士等，而实验�？椴蛔鞲亩�。
2、采用�？榛杓疲≒LC主机�？楹�14个实验�？�。各�？榧湎嗷ザ懒ⅰＴ谥骰？橹�，所有输入输出端口都通过导线连接到实验板上的镀金孔上，各实验�？槎加卸懒⒌氖淙搿⑹涑�、公共端，这样在实验时只需连接所用到的端口。用户可方便扩展自己的�？椋参院笫笛橄低车纳短峁┝吮Ｕ�。
3、较多地采用了实物产品，提高了实验的真实程度，确保了实验的实用性。
（1）采用步进电机、减速步进电机、直流电机和减速直流电机等四种电机，其中减速步进电机配有单片机控制的伺服电路，运转平滑、精确，噪声�。�
（2）使用了十个继电器，并在实验板上画有继电器的正反转接法示意图，让学生理解并掌握继电器在正反转控制电路中的使用方法；
（3）使用了十二个传感器，可完成闭环控制实验，如电梯、刀库等实验。
4、实验项目由基本指令实验，常用功能指令实验、综合实验三部分组成。在实验项目设计开发中根据用户的要求和建议，使实验由简到难，从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。
5、实验项目丰富，扩展灵活，使用可靠，在教学活动或项目开发中易于使用和维护，是目前国内市场上一款性价比极高的PLC教学实验设备。
二、技术性能
1、输入电源：AC: 220V 50HZ
2、工作环境温度：-10-55℃ 相对湿度<85%(25℃)
3、主机（推荐配置）：SIEMENS S7-200 CPU226（AC电源）：输入24点、输出 16点。
4、输出24V、2A。过流、过载、过压�；�
三、实验内容
可完成六类指令实验：
第一类 基本指令实验
第二类 定时器及计数器指令实验
第三类 移位寄存器指令实验
第四类 置位/复位及脉冲指令实验
第五类 跳转指令实验
第六类 常用功能指令实验
可完成十三个�？榭刂剖笛橄钅浚�
1、交通信号灯的自动控制
2、机械手的自动控制
3、加工中心刀库捷径方向选择控制
4、驱动步进电机的控制
5、舞台艺术灯饰的控制
6、四层电梯的控制
7、LED数码管显示控制实验
8、交流电机Y/Δ形起动的控制
9、液体混合装置的自动控制
10、水塔水位俱自动控制
11、四级传送带的模拟运行
12、邮件分拣系统的模拟运行
13、装配流水线控制
实验箱配有实验指导书，连接线等附件，免费提供软件及实验程序。
四、实验箱配合指导书可掌握下列指令的应用，清单如下：
（一）基本指令
（1）取指令（2）取反指令（3）与指令（4）与非指令（5）或指令（6）或非指令（7）输出指令（8）求反输出指令（9）电路块与指令（10）电路块或指令（11）定时器指令（12）计数器指令
（二）功能指令：
（ 1）空操作指令（2）结束指令（3）互锁指令（4）互锁清除指令（5）跳转指令（6）跳转结束指令（7）锁存指令（8）前沿微分指令（9）后沿微分指令（10）逐位移位指令（11）通道移位指令（12）高速定时器指令（13）可逆计数器指令（14）通道数据比较指令（15）数据传送指令（16）数据求反传送指令（17）置位进位位指令（18）复位进位位指令（19）加法指令（20） 减法指令（21）乘法指令（22）除法指令（23）十进制数转换为二进制数指令（24）二进制数转换为十进制数指令（25）译码指令（26）编码指令等。
（三）几个基本电路的编程：
（1） 常用启动/停止电路；（2） 延时接通/断开电路；（3）计数器的应用；（3） 闪烁电路；（4） 移位寄存器的应用
产品说明：
PLC主机采用SIEMENS S7-200 CPU226 CN AC/DC/RLY，该主机提供：输入24点、输出16点，功能上完全满足目前高等院校的PC教学要求，也可按照用户要求，使用其他品牌的PLC主机，如三菱、欧姆龙、松下、富士等，而实验�？椴蛔鞲亩�。
