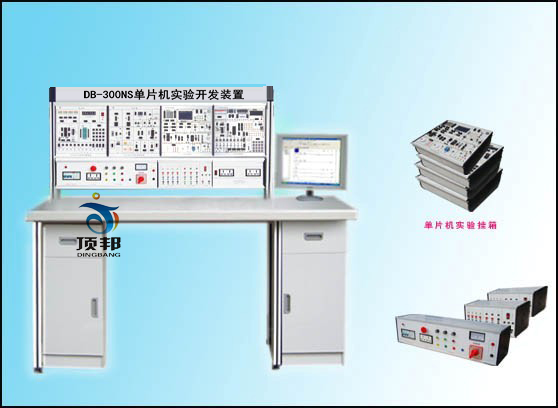

单片机实验开发装置是根据计算机科学与技术、自动化、电子信息工程、机电一体化等专业单片机课程教学课本《单片机原理及其接口技术》、《单片机原理及应用》、《8051单片机C语言程序设计与实例解析》、《单片机应用系统与开发技术》等，而专门设计的单片机实验装置。采用AT89S52芯片,外围接口包括数码管、按键、8255、A/D转换、LCD接口、通信接口和ISP下载等�？�。装置实验�？槎懒⒒�，实验接口全部引出，适合于单片机实验教学,也适合于学生自学。
［创新］
①实验挂箱、功能模块、实验桌骨架均采用铝合金一次性铸造而成，外观统一、美观、大方；
②�？榛杓疲┱剐郧�，维修方便。所有实验挂箱和电源功能�？榫捎每刹鸱质健⒆杂勺楹鲜缴杓�，便于扩展和功能升级；同时也解决了整机维修难的问题，只要将体积小的挂箱寄回厂家就可以快速、方便的解决相应的问题。

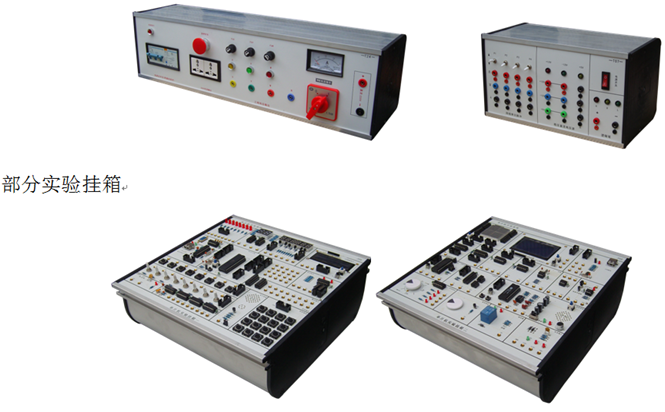

部分功能�？椋�
③设计防尘帘幕。当实验装置闲置时，将防尘帘幕拉下，可以延长实验装置的使用寿命。
［软件说明］
单片机仿真软件：可以全面仿真单片机及其外围电路组成的系统的仿真、RS-232动态仿真、C调试器、SPI调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等�？捎雓eil联调进行程序调试，是学习和开发的好帮手，而且具有模拟电路仿真、数字电路仿真功能。
［主要技术与功能］
安全�；は低常荷栌卸搪�、过载�；ぁ⒓蓖�、漏电保护。
三相380V输出、直流220V输出、220V插座式5组。
3、单次脉冲输出四组、逻辑笔输出一组。
4、直流稳压电源：±12V、±5V、24V五组直流稳压电源输出。
5、USB编程器：SL-USBASP下载器
［配置清单］以下为每台实验装置配置清单，其中主要为铝合结构，3mm厚。
|
序号 |
名称 |
规格（mm） （长×宽×高） |
型号 |
数量 |
备注 |
|
|
1 |
主要结构 |
铝合金骨架 |
1套 |
|||
|
存储柜 |
1个 |
|||||
|
电脑支架 |
1个 |
|||||
|
键盘支架 |
1个 |
|||||
|
防尘帘幕 |
1个 |
|||||
|
220V插座输出，供外接仪器/电脑用电 |
1个 |
|||||
|
2 |
功能�？� |
三相电源�？� |
595×163×158 |
T24-1 |
1台 |
|
|
单次脉冲、逻辑笔、直流稳压电源�？� |
300×163×158 |
T07 |
1台 |
|||
|
220V插座输出模块 |
150×163×158 |
T22 |
1台 |
|||
|
3 |
实验挂箱 |
单片机实验挂箱一 |
300×105×310 |
G200 |
1台 |
|
|
单片机实验挂箱二 |
300×105×310 |
G201 |
1台 |
|||
|
单片机实验挂箱三 |
300×105×310 |
G202 |
1台 |
|||
|
4 |
说明书 |
单片机实验分册 |
1份 |
|||
|
5 |
光盘资料 |
单片机源程序 |
1份 |
|||
|
单片机开发软件 |
1份 |
|||||
|
Keil安装软件 |
1份 |
|||||
|
单片机仿真软件 |
1份 |
|||||
|
单片机下载软件 |
1份 |
|||||
［实验项目］
［单片机实验项目］
存储器清零
二进制BCD码转换
二进制ASCII码转换
程序跳转表
内丰块移动
数据排序
跑马灯实验
转弯灯模拟实验
I/O口输入输出实验
I/O口简单扩展
74LS138译码器电路
继电器控制实验
音频控制实验--音乐播放
LED静态显示实验
LED动态显示实验
定时器应用--时钟模拟实验
中断应用--按键计数实验
独立按键多功能实验
矩阵式键盘实验
DAC0832数模转换应用
ADC0809模数转换实验
74LS164并入串出实验
74LS165串入并出实验
步进电机控制实验
直流电动机PWM调速实验
I2C总线实验
LED点阵汉字实验
计算机钢琴实验
温度传感器温度控制实验
时钟芯片实验（电子万年历）
RS232串口通信实验
IO口模拟串口与PC机通信
工业顺序
串行静态显示实验
LCD1602点阵液晶显示实验
计算器模拟实验
红外�？厥笛�
看门狗实验
数字频率计实验
12864显示模块
语音录音放音�？�
8255 IO扩展应用一
8255 IO扩展应用二
CAN通迅
USB通迅
IC卡应用
ZLG7290键盘显示应用
TFT彩屏应用
单片机外扩RAM
单片机外扩ROM
单片机总线方式
PS2接口
MAX485通迅
串行AD转换实验
串行DA转换实验
PCF8563时钟模拟实验
