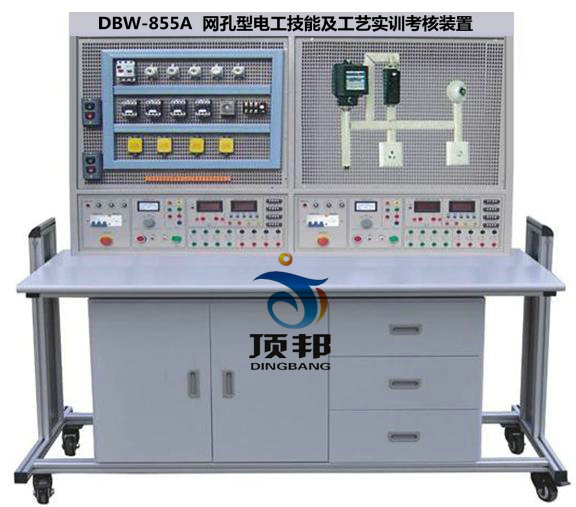

DBW-855A 网孔型电工技能及工艺实训考核装置（单面、双组）
一、概述：
该网孔型电工技能及工艺实训考核装置主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。
二、特点：
1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。
3、每组设有电压型电流型漏电�；て�，并有单片机自动全程监控实训装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。
4、实训台为双组型，两个学生可同时进行实训，电源及�；ざ懒�，互不干扰。
三、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1500mm×750mm×1650mm
四、电工电子考核设备配备
1、提供线电压380V和相电压220V两种电源，输入、输出有指示灯和电压表指示工作状况。
2、交流仪表
①真有效值智能交流电流表2只
采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-5A，单片机控制档位自动切换，并有超量程告警、切断电源功能。测量精度为0.5级。具有数据存储与查询功能。
②智能交流功率及功率因数表（多功能）2只
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
3、两组独立启动，停止按钮各自控制电源的输出，并有急停按钮，每组电源输出有单片机全程监控过载或短路而迅速切断电源，故障排除复位后方可再次启动电源。
4、提供降压启动电阻75Ω/75W六个，能耗制动电阻10Ω/25W二个。
5、提供整流二极管IN5408八只。
6、电工电子考核设备实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板。配有抽屉和元器件储存柜。
五、参考实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制 13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转按钮线路
19．双重联锁的三相异步电动机正反转按钮线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗制动控制线路
六、电工电子考核设备参考实训项目所需元器件清单（每组配备清单）
注：本电工电子考核设备每台需配两套元器件，用户也可自行购买。
|
序号 |
名 称 |
型号与规格 |
数 量 |
|
1 |
单相电度表 |
DD862-2 |
1 |
|
2 |
单相闸刀开关 |
HK8 |
1 |
|
3 |
拉线开关 |
4A/250V |
1 |
|
4 |
平灯头 |
6A/250V |
2 |
|
5 |
园形插座 |
T3-10 |
1 |
|
6 |
电流互感器 |
LQG-0.5 |
1 |
|
7 |
墙壁开关座 |
|
2 |
|
8 |
声控开关 |
118-B30 |
1 |
|
9 |
低压断路器 |
DZ108-20/10 |
1 |
|
10 |
螺旋式保险盒 |
RL1-15/3A |
3 |
|
11 |
直插式保险盒 |
RT14-20/2A |
2 |
|
12 |
交流接触器 |
CJX2-0910 |
3 |
|
13 |
辅助触头 |
F4-22 |
3 |
|
14 |
热继电器 |
R16B-20/3 |
1 |
|
15 |
通电延时时间继电器 |
ST3PA-B/380V（0-60S） |
1 |
|
16 |
时间继电器座 |
PF-083A |
1 |
|
17 |
3H铁壳按钮 |
|
2 |
|
18 |
行程开关 |
LX9-222 |
2 |
|
19 |
行程开关 |
LX9-001 |
2 |
|
20 |
倒顺开关 |
K03-15 |
1 |
|
21 |
日光灯管 |
Y210RR25/10W |
1 |
|
22 |
镇流器 |
13W |
1 |
|
23 |
日光灯座 |
|
2 |
|
24 |
接线端子排 |
JF5-2.5/5 |
5 |
|
25 |
G形导轨 |
|
1 |
|
26 |
走线槽 |
|
2米 |
|
27 |
螺丝 |
|
90 |
|
28 |
螺丝刀 |
|
2 |
|
29 |
尖嘴钳 |
|
1 |
|
30 |
剥线钳 |
|
1 |
|
31 |
三相鼠笼异步电动机 |
380V/Y/△180W |
1 |
