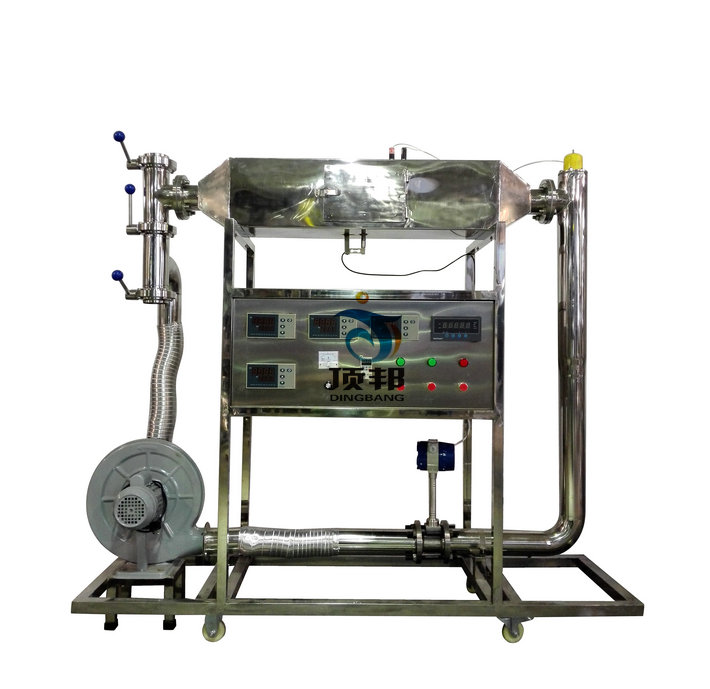

DB-GZ/DD 洞道干燥实验装置
| 技术指标 | 说 明 | |||
| 装置特点 |
1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行不锈钢精细抛光处理，体现了整个装置的工艺完美性。 4、装置布局合理，干燥箱、管道采用不锈钢制作，干燥过程在带硅酸铝保温棉的不锈钢板制作的干燥风道中进行，风道入口装有气流均布板。 5、在干燥室之前的加热室，采用两组可控硅调相电加热器加热空气。 6、装置设计可360度观察，实现全方位教学与实验。 |
|||
| 装置功能 |
1、了解实验室干燥设备的基本构造与工作原理。 2、掌握恒定干燥条件下物料的干燥曲线（X-τ）和干燥速率曲线（U-X）的测定方法。 3、学习物料含水量的测定方法。加深对物料临界含水量Xc的概念及其影响因素的理解。 4、学习恒速干燥阶段物料与空气之间对流传热系数的测定方法。 5、学习用误差分析方法对实验结果进行误差估算。 |
|||
| 设计参数 |
空气流量：40--100 m3/h、干球温度：70℃、常压操作。 实验物料含水量X：0.2-2.0。 干燥面积S：0.02-0.03m2 干燥速率U：0.5—2.5×10-4 [kg/（s·m2）] 。 物料临界含水量Xc：0.8。 |
|||
| 公用设施 |
水：装置自带湿球温度加水瓶，实验前加入100ml水。 电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 气：空气来自风机，经加热器加热进入洞道干燥箱（自带气源）。 实验物料：自制粘布长方形物料，重约20克，外配设备：秒表。 |
|||
| 对象组成 |
304不锈钢洞道干燥器: 长900mm，空气流通的横截面积0.0357 m2。 加热器：304不锈钢材质，加热功率3.5KW。 304不锈钢管路、管件及阀门，风机管道与系统软连接以减震，风机的入口连接洞道干燥箱的出口蝶阀，洞道干燥箱的出口管道上安装三个蝶阀，分别控制进风、热循环风、放风。 孔板流量计，孔板喉径：Ф50mm，压差传感器0～10KPa。 重量传感器：0-1000g，精度0.5级。 宇电AI702温度数字巡检仪。 宇电AI501重量数字显示仪。 宇电AI501压差数字显示仪。 宇电AI518数显温度控制仪（带手动功能）。 Pt100铂电阻温度传感器3支，分辨率：0.1℃。 鼓风机：单相低噪声中压风机，电机功率为370W。 电器：接触器、开关、漏电�；た掌亍� 304不锈钢仪表柜：测控、电器设备在实验架上。 304不锈钢材质框架1800*500*1700mm(长×宽×高)，带脚轮及禁锢脚。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 干燥风量 | 孔板流量计 | 数字压力仪表 | 手动阀控 | |
| 湿物料量 | 重量传感器 | 数字重量仪表 | 无 | |
| 干球温度 | Pt100铂电阻 | 数字温度仪表 | 无 | |
| 湿球温度 | Pt100铂电阻 | 数字温度仪表 | 无 | |
| 加热室温度 | Pt100铂电阻 | 温度控制显示仪 | 固态调压模块 | |
