DB-5038 混合动力变速器解剖演示台
一、产品简介

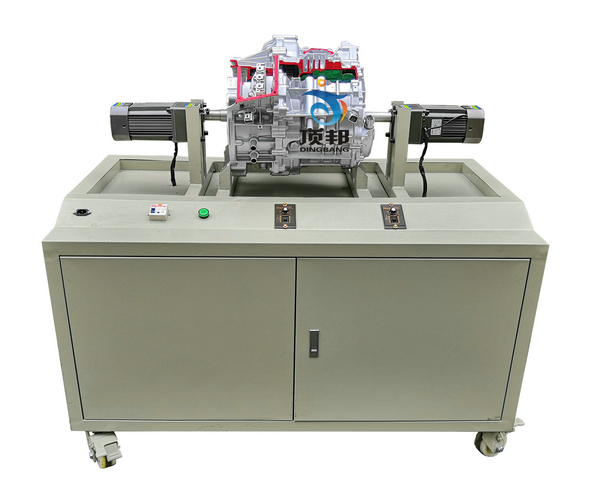

混合动力变速器解剖演示台设备采用翻新丰田普锐斯油电混合动力汽车变速器总成进行剖面处理，各部件齐全，剖面位置合理，能全面展示系统内外部结构和部件的运动情况。适用于混合动力汽车动力系统原理和机械机构的教学。
二、功能特点
1. 采用原厂油电混合动力汽车变速器系统(包括：内外附件)进行机构切剖，充分展示油电混合动力汽车变速器机构部分的内外结构。
2. 系统各机械剖面采用不同颜色的油漆进行喷涂。
3. 由2只单相齿轮减速感应电机驱动M1与M2电机各种工况的低速运转，真实演示混联式混合动力系统内部机械部件的运动过程。
4. 双开门铁制柜式移动台架采用了高强度的钢结构冲压及焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。
三、技术参数
1. 外形尺寸：1400×800×1000mm(长×宽×高)
2. 动力电源：三相四线(三相五线380V±10% 50Hz)
3. 单相齿轮减速感应电机：
额定电压：AC 220V
额定功率：250W
额定转速：50Hz 90/1400rpm 60Hz 90/1500rpm
减速比：30
4. 工作温度：-40℃～+50℃
四、基本配置(每台)
丰田普锐斯油电混合动力汽车变速器总成，2台单相齿轮减速感应电机，三相漏电�；た兀贫�(带自锁脚轮装置)
