DB-762 低压电工实操考试照明考核柜

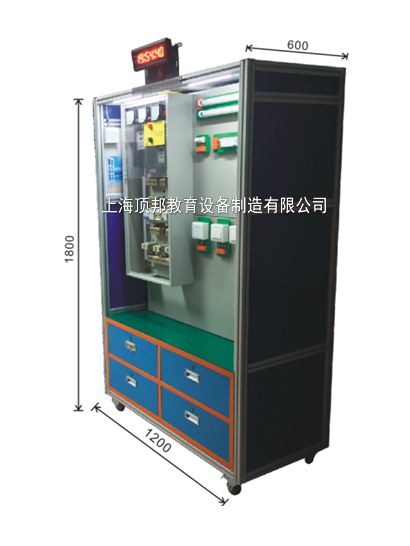

1、低压电工实操考试照明考核柜外形尺寸:1200×550mm×2200mm。
2、参数：（1）额定电压:AC380V±5%。（2）额定电流:32A以上。（3）频率:50Hz。（4）环境温度:-10℃～40℃。（5）相对湿度:≤80%（25℃）。（6）外形尺寸:定制
3、设备配置：低压电工实操考试照明考核柜柜内装有单联开关、双联开关、单三相电度表、照明灯、日光灯等各种实训元器件，且所有器件的接线都在接线端子排上进行接线，从而避免了因长时间在器件本身进行走线而导致其损坏，通过走线槽进行工艺布线。内含：电源开关（单相断路器3只、三相断路器1只）、电能表2只、照明灯（白炽灯、日光灯各1个）、熔断器2个（备注额定电流32A以上）、漏电�；て�1个、组合开关1个、单双联开关各1个及接线端子若干。
6、接线端子：因该设备为高频率使用设备，接线端子必须坚固耐用，易拆易换，并配备有足量的备件。
7、工艺要求：电气板上的电气元件排布，要求合理、美观、操作方便、空间充裕。设备仿真实际照明安装形式，体现室内/室外、墙内/墙外的作业环境；
8、接线端子：因该设备为高频率使用设备，接线端子必须坚固耐用，易拆易换，并配备有足量的备件。
9、工艺要求：电气板上的电气元件排布，要求合理、美观、操作方便、空间充裕，端子号码必须按统一规范机打编排，利于考生实操和考核。
10、实训�？�。
（1）各实验器材器具、插座、开关等，采用�？榛问剑员阌谧橹褪凳┛际怨ぷ�，考试�？橛胧笛槠林洳扇】焖倭臃绞剑喝魏我桓隹际阅？椋稍�20秒之内实现取、放、固定到底板上或更换，并可根据考试电路的要求，平滑移动到实验屏上任意位置。
（2）�？榈装澹ɑ┑闹谱饕螅耗？榈装宀捎玫缒净蛘呔垡蚁┑染挡牧弦淮纬尚�，要求无毒、无味，具有良好塑性；外形设计人性化，符合人体工学，具有安全性，其存取、放置、移动的过程中应可实现安全、舒适、自然的操作；�？榈装灞匦刖弑钢馗蠢玫奶匦裕豢孜煌ü齅3或M4自攻螺丝安装、更换接线端子排30次以上，模块底板上的螺丝底孔依然不滑牙、松坏，且底板不变形。
11、设备应配有一个长度不小于1200mm，宽度不小于600mm的实验屏，作为实训考核操作的平台，考试中根据考试内容和电路图纸要求，将各考试�？楣潭ǖ绞笛槠辽辖辛叩炔僮�；实验屏厚度不得小于3mm，坚实稳固不松动，表面平整光滑，并经过喷涂、烤漆处理，可在其上书写、绘图。
