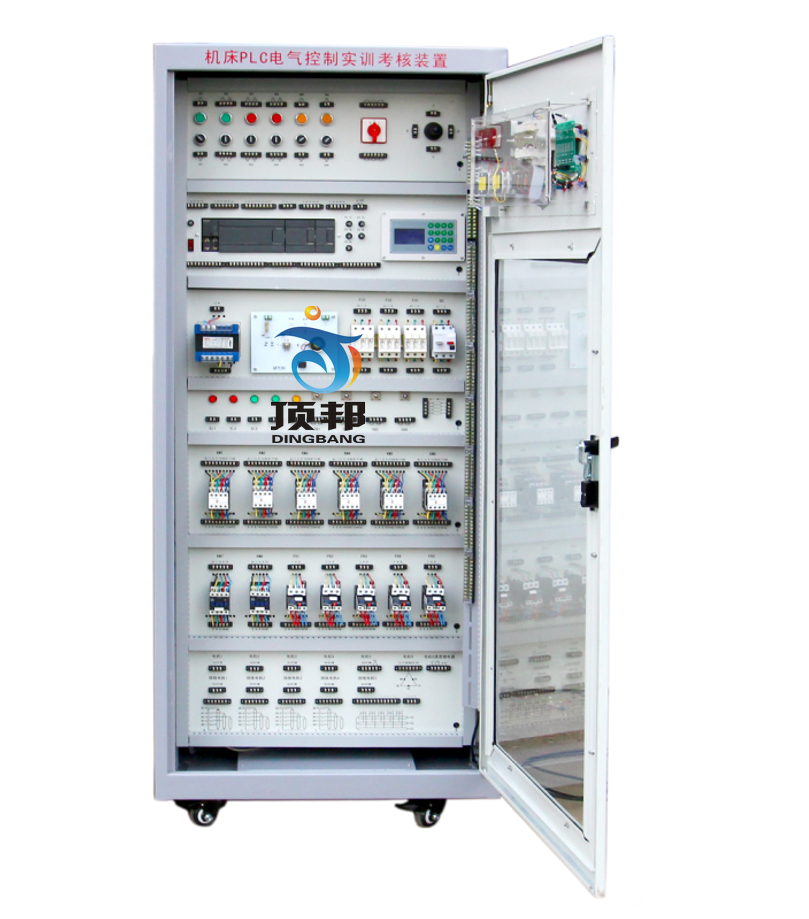

DBKF-788 机床PLC电气控制实训考核装置
一、概 述
机床PLC电气控制实训考核装置能够开展多种常用机床电气控制线路的PLC控制改造和维修，让学生通过实践训练，掌握机床PLC控制和操作方法，可完成M7120平面磨床、M7130K平面磨床、M1432A外圆磨床、C6140普通车床、C650-2普通车床、Z3040B摇臂钻床、X62W万能铣床、T68卧式镗床、PDH电动葫芦等机床的PLC控制改造任务，装置由多个实训�？樽槌�，配备智能考核单元和人机操作�？�，可对线路进行手动故障设置及自动故障设置；具有通讯接口，可以与上位机联接，通过计算机可进行机床控制模拟仿真；也可以通过半实物连接接口，连接各种机床模型（用户根据需要进行选配）。
机床PLC电气控制实训考核装置适用于各院校的PLC培训、实践及维修电工技能培训、考核。
二、特 点
1. 柜内已安装有实训所需元件，如：熔断器、交流接触器、热继电器、按钮开关、信号指示灯等，且所有器件的接线都在接线端子排上进行，从而避免了因长期在器件本身进行走线而导致其损坏；
2. 采用压接端子接线工艺，整齐、美观、可靠；
3. 交流接触器和热继电器均采用人民成套产品；
三、技术参数
1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3. 外形尺寸：800mm×600mm×1800mm
4. 装置容量：＜1kVA
四、控制柜配备
1. 柜体
柜壁为双层亚光密纹喷塑结构，1.5mm厚冷轧钢板、结实牢固、美观大方。柜体侧面装有总电源开关,后下侧留有电源输入线。
2. 柜门
装有电压指示仪表、电流指示仪表、电压指示切换开关、急停按钮、启动按钮、停止按钮等；控制柜的供电由急停按钮和启�？乜刂�，通过电压指示切换开关可在电压指示仪表上分别指示电网的UUV、UVW、UWU线电压值；电流指示仪表，用来监视负载大小。
3. 电源控制系统
电源控制系统由漏电�；た兀ㄗ艿缭纯兀�、电压指示、急停按钮、启动按钮、停止按钮、漏电�；さ缏芳岸搪繁；さ茸槌�。通过电源控制系统可对设备电源进行通、断控制，并为设备提供漏电、短路�；さ劝踩胧�。
总电源开关是一个带有漏电�；さ乃芸鞘降脱苟下菲鳎┑绫；ざ鞯缌�≤30mA，漏电�；ざ魇奔�≤0.1s，符合国家标准。
电压指示由指针式电压指示仪表和切换开关组成，通过电压指示切换开关的切换，可在指示仪表上分别指示电网的UUV、UVW、UWU线电压值，通过对电网电压的监测，可以检查设备输入电源电压是否正常，是否有缺相现象。
启动、停止及急停按钮作为三相电源输出控制。
4.人身安全保护体系
电流型漏电�；ぷ爸茫嚎刂破寥粲新┑缦窒螅┑缌鞒欢ㄖ担�≤30mA），即切断总电源（≤0.1s）。
控制柜设有专用接地端子。
5. 开关按钮操作模块
提供按钮开关、旋钮开关、万能转换开关等器件，主要器件上设置有故障点，可以进行故障设置。
6. PLC主机�？�
提供三菱FX1N-40MR-001型PLC主机，24DI/16DO，PLC主机的输入输出端口已全部通过端子排引出到面板，输出点带有短路及过载保护，并配备扩展模块实验区。
7. 控制电器�？椋ㄒ唬�
提供智能答题器�？�，配有点阵蓝底背光液晶显示屏及PVC轻触键盘人机接口，可以通过相关的操作进行设故、排故、查看、定时等相关功能的操作；与控制柜侧面的故障箱结合使用，可以实现手动和自动两种设故方式，并装有熔断器、断路器、电阻、信号灯等器件，还有三相电源输出�？�，带有指示灯、可以指示三相电源输出情况。
8. 控制电器�？椋ǘ�
装有直流接触器、M7120充磁退磁模拟线路板、M7130K电磁吸盘模拟线路板、行程开关、十字开关等器件。
9. 接触器模块（一）
装有接触器等器件。
10. 接触器�？椋ǘ�
装有接触器、热继电器等器件，转接端子排。
11. 电机�？�
各电动机的接线端都引到该面板上，方便测量和接线。
(1) 双速异步电动机（带速度继电器）1台
(2) 三相鼠笼异步电动机 4台
五、实训项目
1. 三相异步电动机的直接启动控制
2. 三相异步电动机接触器点动控制
3. 三相异步电动机接触器自锁控制
4. 接触器联锁的三相异步电动机正反转控制
5. 按钮联锁的三相异步电动机接触器正反转控制
6. 双重联锁的三相异步电动机正反转控制
7. 工作台自动往返控制
8. 三相异步电动机单向起动反接制动控制
9. 三相异步电动机的顺序控制
10. 三相异步电动机的多地控制
11. 接触器控制双速异步电机的控制电路
12. 可编程控制器的基本指令编程练习
13. PLC控制的三相鼠笼式异步电动机点动和自锁
14. PLC控制的三相鼠笼式异步电动机带延时正反转
15. PLC控制的三相鼠笼式异步电动机联锁正反转
16. PLC控制的三相鼠笼式异步电动机反接制动
17. PLC控制双速异步电机的手动△/YY形切换控制
18. PLC控制双速异步电机的自动△/YY形切换控制
19. PLC控制的三相鼠笼式异步电动机串电阻起动
20. PLC控制的自动往返
21. PLC控制的两地启动停止
22. PLC控制的三相鼠笼式异步电动机顺序启动
23. PLC控制的PDH电动葫芦
24. PLC控制的C6140型普通车床
25. PLC控制的C650-2型普通车床
26. PLC控制的M7130K型平面磨床
27. PLC控制的M1432A型万能外圆磨床
28. PLC控制的X62W型万能铣床
29. PLC控制的T68型卧式镗床
30. PLC控制的Z3040B型摇臂钻床
31. PLC控制的M7120型平面磨床
