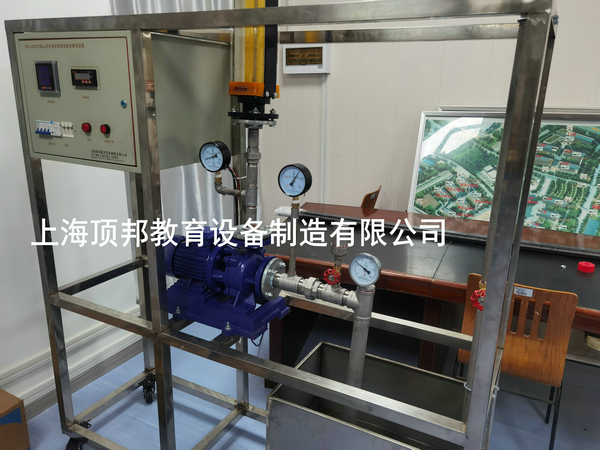

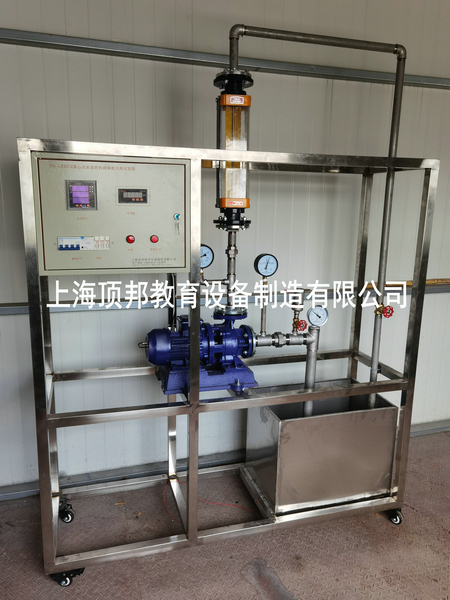

离心式水泵的拆卸装配及测试装置
| 分 项 | 说 明 | |||
|
装置功能 |
1．强化手动操作技能训练。 2．考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。 3．能水泵拆装、流量计安装和四大化工参量的安装、检测、显示等。 |
|||
| 设计参数 |
液体流量：0～4m3/h。 液体温度：常温。 |
|||
| 公用设施 |
水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。 电：电压AC220V，功率0.75KW，单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 气：无。 实验物料：清洁自来水。 |
|||
| 主要设备 |
水箱：不锈钢材质，带贮水排空底阀，进水管路设置专用接口。 循环水泵：机械密封卧式离心泵 功率：0.75W。数量1台。 水转子流量计： 流量范围 400～4000 L/h。 水泵进口管路：304不锈钢材质，DN32。 水泵出口管路：304不锈钢材质，DN25。 电源设备：布线槽，带漏电�；さ目掌睾小� 设备尺寸：1600x500x1700 mm (长x宽x高)。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
|
离心泵 进口压力 |
压力表，精度：1.5%FS | 压力表就地显示 | 无 | |
|
离心泵 出口压力 |
压力表，精度：1.5%FS | 压力表就地显示 | 管路出口阀 （手动） | |
| 流体流量 | 玻璃转子流量计，精度：4%FS | 流量计就地显示 | 管路出口阀 （手动） | |
| 流体温度 | 双金属温度计，精度：1.5%FS | 温度计就地显示 | 无 | |
配置清单：
| 序号 | 元器件名称 | 型号 | 单位 | 数量 |
| 1 | 循环水泵 | AMS | 台 | 1 |
| 2 | 蓄水箱 | 非标 | 个 | 1 |
| 3 | 转子流量计 | LZB-40 | 个 | 1 |
| 4 | 功率表 | HY194P3-9K1 | 个 | 1 |
| 5 | 阀门 | DN40 | 个 | 2 |
| 6 | 压力表 | Y100 | 个 | 3 |
| 7 | 温度表 | AI-501 | 个 | 1 |
| 8 | 实验管路 | 非标 | 套 | 1 |
| 9 | 不锈钢框架 | 非标 | 套 | 1 |
| 10 | 控制柜 | 非标 | 套 | 1 |
