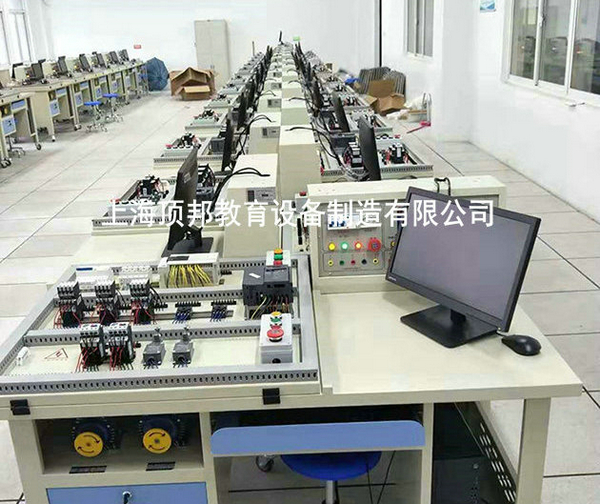

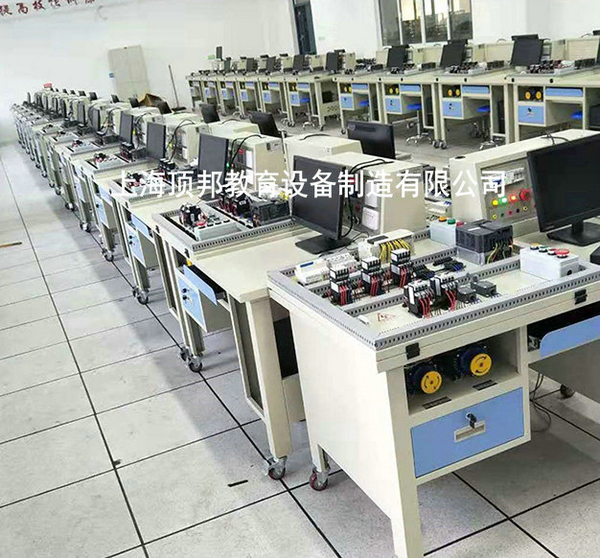

DBSG-08 煤矿自动化控制实训平台
一、概述：
煤矿自动化控制实训平台学习、熟练操作自动化控制实训平台，该设备含以下内容：PLC、变频器、网孔板、线槽和导轨、元器件、电机实训�？榈�
（一）、装置特点：
1.操作台为全钢结构，长*宽*高不小于1400mm*800mm*750mm.表面经高温喷塑处理，美观大方且有防锈绝缘的作用。设有二层抽屉以及电脑主机放置箱。右边抽屉为键盘。抽屉上层放置电机.下层置放元器件及工具.
2.电气实训功能：该功能硬件部分包含：通用网孔板、角度调节支架、电气器件等。角度调试结构根据人体工程学设计，通用安装板可在0-60度电动调节安装角度，学生可以根据身高和操作习惯进行角度调节，符合人机工程需求。学生可以在网孔板上进行日常的器件安装与电气线路的接线等，可以让学生掌握电气的设计、安装、调试与优化等技能。
3.实训操作台下设四个带固定调节机构的万向轮，便于移动和固定。
4.操作台为实训操作时，电气控制线路元器件安装在左侧网孔板上，采用2mm厚网孔板，工业灰喷塑，网孔板有效网孔尺寸不小于800 mm *800 mm *20mm.留有电源输入插孔，标识清晰.操作方便、更换便捷，更接近于工业化操作实际。
5.操作台采用三相五线制供电方式，设有电机专用漏电保护器. 输出 380v 220v 24v 各种实验电源，操作台的各路电源输出均有指示，使用时具有安全保障措施。
6.智能电源控制功能：该功能为整个装置所需用电单元提供电源和由上位系统电源管理控制。包含设备总电源开关、电源供电指示、电源输出安全插座、三相电源输出插座、单相电源输出插座、RFID电源管理单元等构成。电源管理可以接收上位发送过来的开、关指令进行管理，同时反馈电源的工作信息。也可以配置权限管理，使用者配有IC卡，在RFID刷卡区经注册授权的IC卡（即管理员）卡可以实现在刷卡成功认证身份后可以对装置的总电源进行控制。
7.操作台留有网络智能控制接口及摄像头的安装位置，可通过网络和手机等移动设备控制。不管是电气控制线路实训教学，还是网络智能化控制，都预留相应扩展空间。
8.电机�？�:安装在实训台上，并引线到接口，方便学生检测及实验。
四、技术性能：
1.输入电压：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.5KVA (可以优于此款）
4.重 量：100Kg(可以优于此款）
5.外形尺寸：1400×800×750mm3(可以优于此款）
6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。
五、装置的基本配置及功能
（一）电源控制箱
主控屏为铁质双层亚光密纹喷塑结构，铝质面板。
（二）主控功能板配备资源
三相五线制，空开电源输入。采用封闭壳体，能够提供三相五线380V电源，单相220V电源，直流24V电源，并带有电源指示灯及外接端口，方便为实验实训提供电源。具体参数如下：
1.设备有总开关、设备急停按钮，三相电源开关、单相电源开关、直流电源开关
2.电源�？槟芄惶峁┤辔逑�380V电源，单相220V电源，直流24V电源，并能够独立控制各路电源
3.含有电源指示灯和急停按钮,急停能够直接切断设备实验用电
4.每路电源带有熔断器
5.电脑供电电源，设备实验电源切断后，电脑供电源不被切断
六、主机配置清单
| 名 称 | 规格型号 | 材质 | 数 量 | 备注 |
| 煤矿自动化控制实训平台 | 1400×800×750mm | 全钢 | 7台 | 带电脑位 |
| 西门子 300PLC | CPU314C-2PN/DP | 7台 | ||
| 300系列专用电源 | 西门子 | 7台 | ||
|
西 门 子 变 频 器 |
CU250S-2PN | 7台 | ||
|
西 门 子 触 摸 屏 |
KTP700（7寸触屏） | 7台 | ||
| 三相异步电动机 | 三相0.18KW 380V | 7台 | ||
| 开关电源 | LRS-35W-24V | 10个 | ||
| 通 讯 线 | MPI转USB | 10根 | ||
| 串口服务器 | RS232/485/422转以太网 | 7个 | ||
| PLC远程控制模块 | 4G/WIFI热点/有线 | 2个 | ||
| 工业以太网交换机 | 7个 | |||
| 信号发生器 |
0～5V～10V 0～4MA～20MA |
10个 | ||
| 网 孔 板 | 600*700*1.5（MM） | 10块 | ||
|
空气开关 |
3P-32A | 10个 | ||
| 2P-16A | 10个 | |||
| 1P-10A | 10个 | |||
| 中间继电器 |
继电器+底座 （线圈电源DC24V 5A） |
60个 | ||
| 导 轨 | 300PLC专用 | 10个 | ||
| C45导轨/卡轨 | 50米 | |||
|
电 线 按钮开关 |
黑色1平方 | 200米 | ||
| 自复位�？� | 50个 | |||
| 自复位常闭 | 50个 | |||
| 三位自复位 | 50个 | |||
| 工 具 | 电工工具 | 10套 | ||
| 数显万用表 | 3套 | |||
| 网 线 | 100米 | |||
| 水 晶 头 | 50个 | |||
| 网 线 钳 | 2把 | |||
| DB9串口头 | 公 头 | 10个 | ||
| 母 头 | 10个 | |||
| 配套教材 | PLC与触摸屏,变频器,组态软件,应用一本通 | 5本 | ||
| S7-1200编程及应用 | 5本 | |||
| PLC编程从入门到精通 | 5本 | |||
| 跟我到手学S7-300/400 PLC | 5本 | |||
| 视频教程 | 300系列软件安装视频教程/300系列编程视频教程/300系列高级应用技术教程 | 1套 | ||
| 实验连接线 | 高可靠，护套式 | 7套 | ||
| 工具 | 网线钳，手持电动工具，网线通断测试仪，恒温洛铁，E型钳 | 7套 | ||
| 实验凳 | ABS凳面，不锈钢立柱，五脚触地，气压升降 | 7张 |
