DB-CLFS 废水SBR处理实验装置使用说明书
一、 技术参数：
a) 装置本体为一矩形水池，内有曝气管、浮动出水堰、进水管、排水管。采用为间歇式SBR反应器。
b) SBR反应器：550×400×450mm、δ=8mm有机玻璃，内装曝气管。
c) 水 泵：磁力驱动泵，额定流量0.6m3/h、额定扬程2m、额定功率15W，1台。
d) 气 泵：电磁式空气泵，额定功率105W、额定电源220V/50HZ、最大压力0.042mpa、最大排气量100L/min，1台。
e) 液体流量计：LZS-15型，流量：25-250L/h。
f) 气体流量计：LZB-15型，流量：025-2.5m3/h。
g) 水箱尺寸（PVC）：900×500×450 mm。
h) 控制屏与框架均采用不锈钢材质，结构紧凑，外形美观，装置流程简单、操作方便。
i) 外形尺寸：1200×500×1400mm。
二、 实验指导：
1. 实验概述：
活性污泥法是当前应用最为广泛的一种生物处理技术，活性污泥就是生物絮凝体，上面栖息、生活着大量的好氧微生物，这种微生物在氧气充足的环境下，以溶解型有机物为食料获得能量、不断生长，从而使废水得到净化。该方法主要用来处理低浓度的有机废水。本方法的主要设备为反应装置和提供氧气的曝气设备。主要是为废水处理所提供的实验装置。
2. 实验目的：
1、了解SBR工艺曝气池的内部构造和主要组成；
2、掌握SBR工艺各工序的运行操作要点；
3、就某种污水进行动态实验，以确定工艺参数和处理水的水质。
3. 实验原理：
SBR法与传统活性污泥法的最大区别就是：以时间分割的操作方式代替了传统的空间分割的操作方式；以非稳态的生化反应代替了传统的稳态生化反应；以静止的理论沉淀方式代替了传统的动态沉淀方式。SBR技术的核心就是SBR反应器（池），该池将调节均化、初沉、生物降解、二沉等多重功能集于一池，通常情况下，它主要由反应池、配水系统、排水系统、曝气系统、排泥系统，以及时间控制系统所组成。SBR工艺在运行上的主要特征就是顺序、间歇式的周期运行，其一个周期的运行通�？煞治韵挛甯鼋锥巍�
1、流入阶段：将待处理的污水注入反应池，注满后再进行反应。此时的反应池就起到了调节池调节均匀化的作用。另外，在注水的过程中也可以配合其他操作，如曝气、搅拌等一道某种效果。
2、反应阶段：污水达到反应器设计水位后，便进行反应。根据不同的处理目的，可采取不同的操作，如欲降解水中的有机物（去除BOD）要进行硝化；吸收磷就以曝气为主要操作方式；若欲进行反硝化反应则应进行慢速搅拌。
3、沉淀阶段：以理想静态的沉淀方式使泥水进行分离。由于是在静止的条件下进行沉淀，因而能够达到良好的沉淀澄清及污泥浓缩效果。
4、排放阶段：经沉淀澄清后，将上清夜作为处理水排放直至设计最低水位。有时在此阶段在排水后可排放部分剩余污泥。
5、待机阶段：此时反应器内残存高浓度活性污泥混合液。
整个运行如图所示：
SBR工艺曝气池运行工序示意图
这5个工序构成了一个处理污水的周期，可以根据需要调整每个工序的持续时间。进水、排水、曝气等动作均由可编程时控器设置的程序自动运行。
4. 在工艺方面SBR法具有以下特点
1、 生化反应推动力大，反应效率高，池内可处于好氧、厌氧交替状态，净化效果好。
2、 运行稳定，污水在理想状态下沉淀，沉淀效率高，排出水水质好。
3、 耐冲击负荷能力强，池内滞流的处理水对污水有稀释、缓冲的作用，可以有效抵抗水量和有机物的冲击。
4、 运行灵活，工序的操作可根据水质水量进行调整。
5、 构造简单，便于操作及维护管理。
6、 控制反应池中的DO，BOD5，可有效控制活性污泥膨胀。
7、 适当控制运行方式可实现耗氧、缺氧、厌氧的交替，使其具有了较好的脱氮、除磷效果。
8、 工艺流程简单，造价低，无需设二沉池及污泥回流系统，初沉池和调节池通常也可省略，占地面积小。

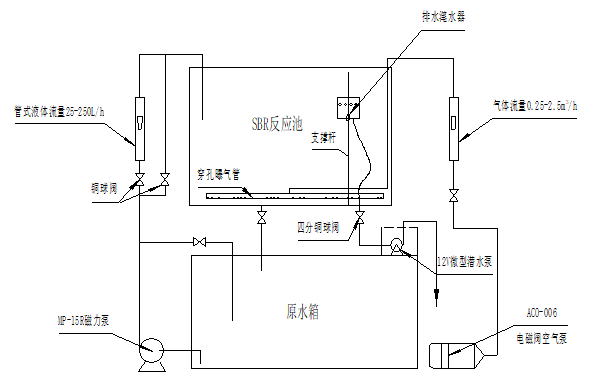

5. 实验流程图:
6. 实验操作步骤：
1、 按总电源开关，打开水泵将原水送入反应器，至设计水位。
2、 关闭水泵打开气阀，气泵开始曝气（根据目的不同，也可设定时间2-3小时在进水的同时也进行曝气等操作）。
3、 到达预定的曝气时间后，停止曝气，关闭气阀，使反应器内混合液静沉，静沉的时间一般控制在1~2小时。
4、 经过设定的静沉时间后，打开排清阀，使排水管中充满上清夜，并使滗水器上浮到液面上，打开出水泵，排出上清夜。
（一）使用前的检查
1、检查关闭以下阀门：
（1）进水箱的排空阀门
（2）空气泵的出气阀门
（3）滗水器的出水阀
（4）SBR反应器的排空阀门
2、检查进水泵、空气泵、搅拌器、出水泵的电源开关，是否插相应的位置上。
（二）活性污泥的培养和驯化
1、将活性污泥培养液直接倒入SBR反应器中，并加入2-4L左右的活性污泥种源。
2、将每日够用一次的活性污泥培养液倒入进水箱（1/4箱左右，每日添加）。
3、设置：SBR曝气时间20小时；静止沉淀时间30分钟；滗水时间30秒；闲置期时间（活化搅拌时间）10分钟。
4、启动SBR反应器让其自动工作。
5、当活性污泥培养到污泥体积到20~30%时，便可进行驯化工作。每天在培养液中加入一定量的实验废水进行驯化培养，加入量不断增加，直至活性污泥完全驯化为止。
6、如果您采用人工配制易降解的实验水进行实验，则无需驯化过程。
（三）进行实验
1、将实验废水或人工配制实验水倒入进水箱
2、设置好不同阶段的控制时间
3、将电源控制箱插头插上电源，开启总电源空气开关，打开各个功能开关。
4、打开空气泵出气阀。
5、设定时间控制器控制时间，SBR反应器进入工作状态。
6、当您所设置的滗水时间到了以后，直接从电磁阀出水口取样，进行相关的检测项目测定，得到实验结果。
（四）实验完毕整理
1、关闭空气泵的出气阀
2、关闭功能插座上的所有开关
3、关闭电源控制箱上的空气开关，拔下电源插头
4、打开进水箱、SBR反应器的所有排空阀门排水
5、用自来水清洗各个容器，排空所有积水，待下次试验备用。
7. 实验结果记录与处理：
| SBR实验结果记录与处理 | |||||||||
| 原水 | 反应器内 | 出 水 | 排泥量 | 污泥负荷 | 泥 龄 | ||||
| Q L/d |
L0 mg/L |
水 温 ℃ |
D0 mg/L |
Xv mg/L |
Le mg/L |
SS mg/L |
Q L/d |
Nx Kg/kg﹒d |
θ d |
水泵在初次使用或长期不用再使用时，请先向泵体灌满引水。
当气温低于4℃时，应做好防冻工作，以免冻裂泵体。
若电泵长期不使用，应卸下管路，排净泵体积水，将主要零部件擦洗干净，进行防锈处理，置于干燥通风处，妥善保管。
