一、概 述
暖通中央空调系统技能综合实训装置涉及供热通风与空调工程技术、制冷与空调技术、机电设备安装技术、电气自动化技术、智能控制技术、工业网络技术专业技术领域，能开展中央空调冷水机组工况调试、冷却水系统安装与调试、冷冻水系统安装与调试、风机盘管安装与调试、电气控制系统安装与调试、自动化系统编程与调试、中央空调系统操作维护等方面的实训教学,其中机组机电设备、水循环系统、新风系统、电气控制系统和自动化均采用开放式设计，符合现代中央空调实训教学，适合暖通空调、电气自动化、建筑设备相关专业教学，中央空调系统操作员技能鉴定和考核使用。
二、特 点
暖通中央空调系统技能综合实训装置是将中央空调微型化，同时保证整个中央空调系统的完整性和合理性，整套实训设备可演示夏季制冷循环，冬季制热循环，在蒸发器、冷凝器、冷却塔等配置了温度测量点，便于学生观察、了解各种参数的变化情况和系统的工作状况。完全模拟了完整的媒水系统和冷却水系统。让学生全面地掌握中央空调技能知识。
1、控制器采用三菱FX3U可编程控制器，上位机软件实时显示系统运行状态及数据。
2、实训装置直观展示了中央空调的系统结构、工作原理，可清楚的看到制冷循环系统结构及主要部件的实物，系统还配置有智能电量监测仪、真空压力表、信号指示灯使整个系统的实时工作状态一目了然；便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。
3、整套实训装置集管路安装、制冷系统、现代电气控制、电气考核、物联网信息化系统于一体，满足对实训的要求。
4、采用手动和自动两种控制方法控制，并且可通过上位机软件监测系统运行工况，即系统中制冷状态、制热状态、温度大小、设备运行状态等情况�？刂葡低持胁捎昧刂�、�；ご胧┑纫幌盗写胧┒韵低辰斜；た刂�。通过对PLC程序编辑，可改变系统的控制过程。
三、装置组成及规格参数

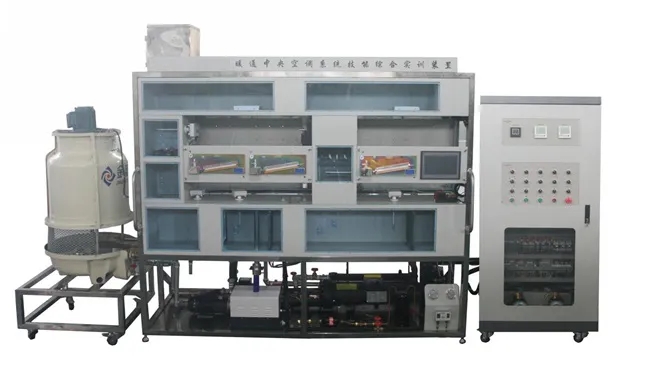

暖通中央空调系统技能综合实训装置由中央空调实训对象平台、电气控制柜、操作台、制冷剂回收小车、电脑桌、工具车、中央空调设备三维实训仿真软件等组成。
1．中央空调实训平台（对象）
实训对象平台采用不锈钢架制成，系统由制冷机组、冷却水系统、冷冻水系统、集中式中央空调系统，半集中式中央空调系统等组成。
2.电气控制柜
主要由柜体、前后柜门、内部配置模块、中央空调物联网信息监控系统、无线智能考核系统、三相鼠笼异步电机等组成。采用冷轧钢板，铁质双层亚光密纹喷塑结构。
3.操作台
采用铁质双层亚光密纹喷塑结构，主要由防火实训台面、桌面台钳等组成，主要用于放置工具和实训操作。
4.制冷剂回收小车
采用小推的的方式，方便制冷剂回收，系统主要由风量冷凝压缩机组、真空泵组等成。
5.电脑桌
电脑桌主框架采用30×30优质铝合金型材，坚固耐用，安装方便，
6.工具车
工具车采用1.2mm厚的优质冷轧钢板焊接组装而成，坚固耐用
四、技术性能
1.电源：三相四线～380V±10% 50Hz
2.控制柜尺寸：800mm×800mm×1900mm
3.制冷剂类型：R22
4.最大供冷量：7.5kW
5.冷却循环水泵：38L/min 扬程10米
6.冷冻循环水泵：50L/min 扬程12米
7.电加热丝功率：300W/根
8.风机盘管：340m3/h
9.系统�；ぃ壕哂懈叩脱沽�、过热�；ぷ爸�
10.安全�；ぃ壕哂械缪剐�、电流型漏电保护装置，安全符合国家标准
五、实训项目：
1、中央空调PLC点表设计
2、中央空调PLC流程图设计
3、中央空调PLC编程和测试
4、中央空调工控组态工程制作与测试
5、中央空调自控系统运行与调试
6、中央空调的控制原理和控制流程
7、中央空调的启动、运行、调试
8、中央空调运行工作情况、运行参数检测分析
9、中央空调运行工况
10、中央空调水系统管路工具的使用
11、中央空调水系统管路的制作（镀锌钢管、PPR管、保温管）
12、中央空调水系统设计（同程、异程）
13、中央空调冷却水系统管路的安装及调试
14、中央空调冷媒水系统管路的安装及调试
15、中央空调制热水系统管路的安装与调试
16、中央空调冷凝水系统管路的安装及调试
17、中央空调传感器安装与检测（温湿度、压差、温度等）
18、中央空调制冷机组安装与调试
