工业自动化综合实训装置跳转指令实验
一、实验目的
1、掌握跳转指令CJ的使用方法。
2、熟悉编译调试软件的使用。
二、实验器材
1、PC机
2、PLC实验台（箱）
3、通讯电缆
4、导线若干
三、实验内容及步骤
跳转指令给也是一组功能很强的指令，可用于工作方式的选择。这里介绍一个常用的条件跳转指令：CJ。
1、指令适用的软元件：
指针P可指定下列编号：FX1S：P0～P63；FX1NFX2N、FX2NC：P0～P127，其中P63因向END步跳转，程序不能作为标记。
指针编号可作变址修改。
2、指令功能：作为执行序列的一部分的指令，有CJ，CJP指令，可以缩短运算周期及使用双线圈。
在例程中，如果X000“ON”，则从1步跳转到7步（标记P0的后一步）。X000“OFF”时，不进行跳转，从1步向4步移动，不执行跳转指令。

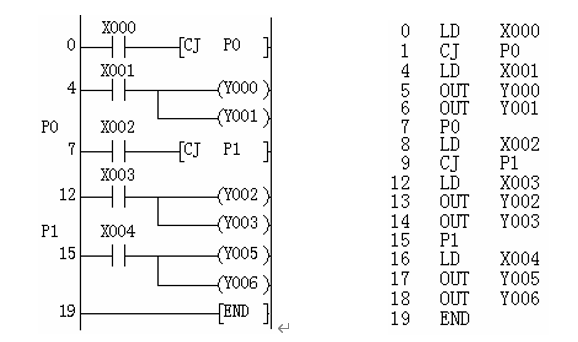

3、例程：
当跳转指令的驱动输入X000为OFF时，Y000、Y001的状态由X001的状态决定；当跳转指令的驱动输入X000为ON时，Y000、Y001的状态保持跳转前X001的状态；当跳转指令的驱动输入X001为OFF时，Y002、Y003的状态由X003的状态决定；当跳转指令的驱动输入X001为ON时，Y002、Y003的状态保持跳转前X003的状态；Y005、Y006不受跳转指令影响，只由X004决定。
（3）输入上面例程中的程序，观察程序运行结果。
