西门子PLC实训台模拟水塔自动供水系统实验
一、实验目的
1.掌握PLC基本指令的使用方法。
2.掌握用PLC控制水塔水位。
二、实验器材
1.PC机
2.PLC实验台（箱）
3.水塔水位控制�？�
4.通讯电缆
5.导线若干
三、实验内容及步骤
1.设计要求
设计一个水塔水位控制程序，当水池水位低于低水位界L4时（L4=ON），阀M2打开进水；当水池水位高于高水位界时（L3=ON）；则阀M2关闭;当水塔水位低于低水位界时（L2=ON），且水池水位高于低水位界；则抽水电机M1打开;当水塔水位高于高水位界时，则M1关闭;若在抽水过程中，水池水位下降到低水位界，则M1也关闭。
本模块利用6个LED来指示系统的工作状态。其中4个LED显示水位的高低，两个显示电机的工作状态。水塔水位控制模块如图所示。
2.确定输入输出地址、并编写程序
3.编译程序，无误后下载至PLC主机的存储器中，并运行程序。
4.调试程序，直至符合设计要求。
5.I/O分配表
| 输入部分（IN） | ||
| 代号 | 功能 | 地址 |
| 高水位H1 | 水塔高水位检测 | X0 |
| 低水位L1 | 水塔低水位检测 | X1 |
| 高水位H2 | 水池高水位检测 | X2 |
| 低水位L2 | 水池低水位检测 | X3 |
| 输出部分（OUT） | ||
| 代号 | 功能 | 地址 |
| L1 | 水塔高水位显示 | Y0 |
| L2 | 水塔低水位显示 | Y1 |
| L3 | 水池高水位显示 | Y2 |
| L4 | 水池低水位显示 | Y3 |
| M1 | 抽水电机M1 | Y4 |
| M2 | 阀M2 | Y5 |

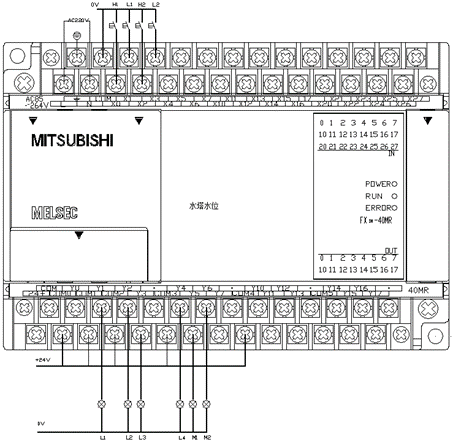

FX系列的输出继电器的公共端：FX1N－40MR为COM0～COM5;输入端COM与0V相连，输出端COM0-COM5与DC24V+相连，实验挂箱COM与0V相连
7.参考程序
参考程序见光盘（水塔水位）
