三菱PLC实训台自动售货机实验
一.实验目的
学会利用PLC构成一个自动售货机系统。
二.实验器材
1. 可编程控制器实验台 1台
2. 自动售货机系统演示板 1块
3. PC机（自备） 1台
4. 自锁式连接导线（或扁平线） 若干根
三．实验原理与实验步骤

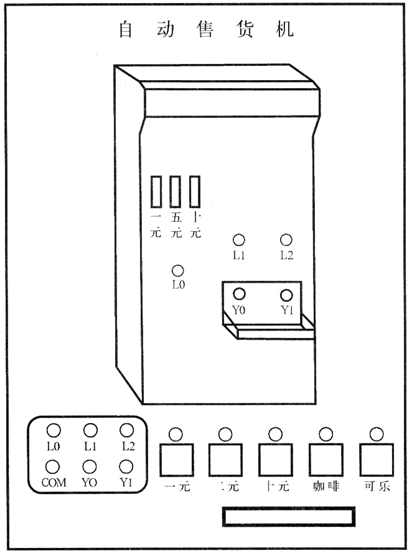

1. 自动售货机系统控制演示板结构如图所示。
2. 本实验利用5个LED发光管来显示售货机的工作状态。
3. 控制要求：
（1）自动售货机可投入1元，5元，10元的硬币。
（2）当投入的硬币总值等于或大于12元时，可乐按钮指示灯亮；当投入的硬币总值等于或大于15元时，可乐、咖啡按钮指示灯都亮。
（3）当可乐按钮指示灯亮时，按可乐按钮，则可乐弹出，7秒后自动停止�？衫值鍪毕嘤χ甘镜粕了�。
（4）当咖啡指示灯亮时，操作同可乐一样。
（5）若投入的硬币总值超过按钮所需钱数（可乐12元，咖啡15元），找钱指示灯亮。
4.实验步骤：
（1）打开实验台电源，编程器与PLC连接。
（2）根据具体情况编制输入程序，并检查是否正确。
（3）按图接线，实验台与实验模块连接，检查连线是否正确。
（4）启动程序，观察运行结果。
四．设计程序清单
1、 I/O地址分配
| 输入地址 | 输出地址 | ||
| 一元投币口S0 | X0 | 咖啡出口Y0 | Y0 |
| 五元投币口S1 | X1 | 可乐出口Y1 | Y1 |
| 十元投币口S2 | X2 | 咖啡按钮指示灯L1 | Y2 |
| 咖啡按钮S3 | X3 | 可乐按钮指示灯L2 | Y3 |
| 可乐按钮S4 | X4 | 找钱指示灯L0 | Y4 |

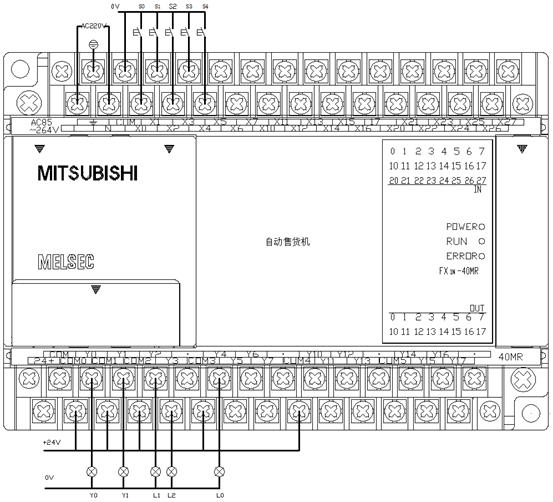

2、接线图
FX系列的输出继电器的公共端：FX1N－40MR为COM0～COM5;输入端COM与0V相连，输出端COM0-COM5与DC24V+相连，实验挂箱COM与0V相连
五、参考程序
参考程序见光盘（自动售货机）
