传感器与检测技术实验室基本建设参考
（一）建设目标1.项目用途
传感器与检测技术实验室主要作为《传感器与检测仪表》和《传感器原理及应用》等专业基础课程涉及传感器和检测仪表的配套实验室。建设传感器与检测技术实验室能够为研究无损检测技术、智能化检测系统，传感器和检测仪表信号采集、处理和传输提供研究平台；能够为直观的学习检测仪表和传感器结构、工作原理和特性构建实验平台；能够为课堂教学提供演示实验支撑，丰富教学手段，创新教学方法，提高教学效果；能够通过实验操作观察现象、验证原理，锻炼动手能力，提高对检测仪表和传感器的应用能力，为任职岗位课程的学习奠定基础。
2.基本功能和建设水平
检测技术实验室按照功能分�？榻薪ㄉ�，采用先进的计算机控制技术、虚拟仪器技术，通过检测仪表、传感器和控制系统实现对温度、压力、流量、液位、湿度、气体浓度、转速的检测实验以及对粘接面的脱粘探伤实验，主要功能如下：
1．可进行超声波无损探伤检测实验；
2．可进行超声波产生原理演示实验；
3．可进行超声波测距实验；
4．可进行常用传感器和检测仪表特性实验；
3．可进行常用传感器和检测仪表的原理验证实验；
4．可进行常用传感器和检测仪表测量电路的搭建；
5．可进行常用传感器和检测仪表安装操作训练；
6．可进行虚拟仪器开发和非电物理量检测的智能监控实验；
7．可进行计算机智能控制系统编程调试实验。
8.可以为研究智能化检测系统、传感器信号的采集与远距离传输和多功能检测仪表提供研究平台。
实验室建成后，面积约144m2，承训能力40人/次，年培训量400人次，能够完成每次6组，每组5-6人的实验操作。
三、建设内容
（一）实验室总体组成与布局
传感器与检测技术实验室按实验功能分�？椴季趾蜕杓�，主要包含超声波无损检测实验装置、传感器综合检测实验装置、气体加温控制实验装置、流量液位监控实验装置五个�？�，开发虚拟实验、教学管理、教学课件和三维模型四个软件系统以及教学多媒体设备和配套工具等。实验室整体组成如图1所示。

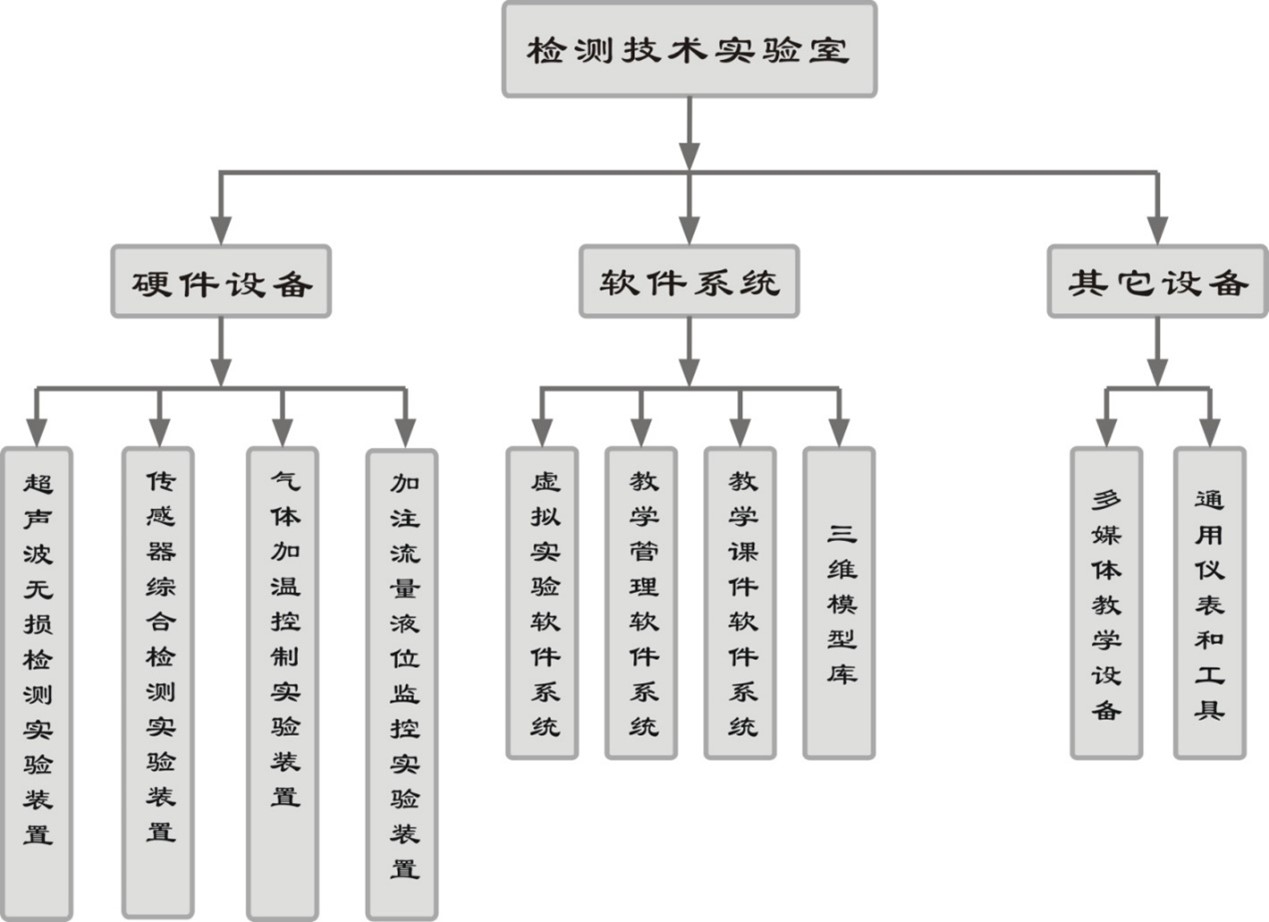

图1 实验室总体组成示意图
传感器与检测技术实验室主要划分为三个主要的功能区，一是综合实验区，二是配气和加温控制实验区，三是加注流量液位监控实验区。在综合实验区主要完成常用传感器的原理验证性实验、特性实验和教学演示性实验；在配气和加温控制实验区主要完成压缩空气的配送、监控、加温和对流量液位监控实验装置的吹除、除湿的实验操作；在流量液位监控实验区主要完成流量和液位检测仪表的安装、标定、和特性实验，验证流量和液位检测仪表的基本工作原理，实现基本的泵送式流量和液位控制。将高压气瓶集中起来作为实验室供气气源，通过在实验室墙壁上分布的气路管路和接头，分别给气体加温控制实验装置和流量液位监控实验装置供应压缩空气。流量和液位检测实验装置的介质采用纯净水，每次使用完毕后都需要使用加温气体进行烘干操作。

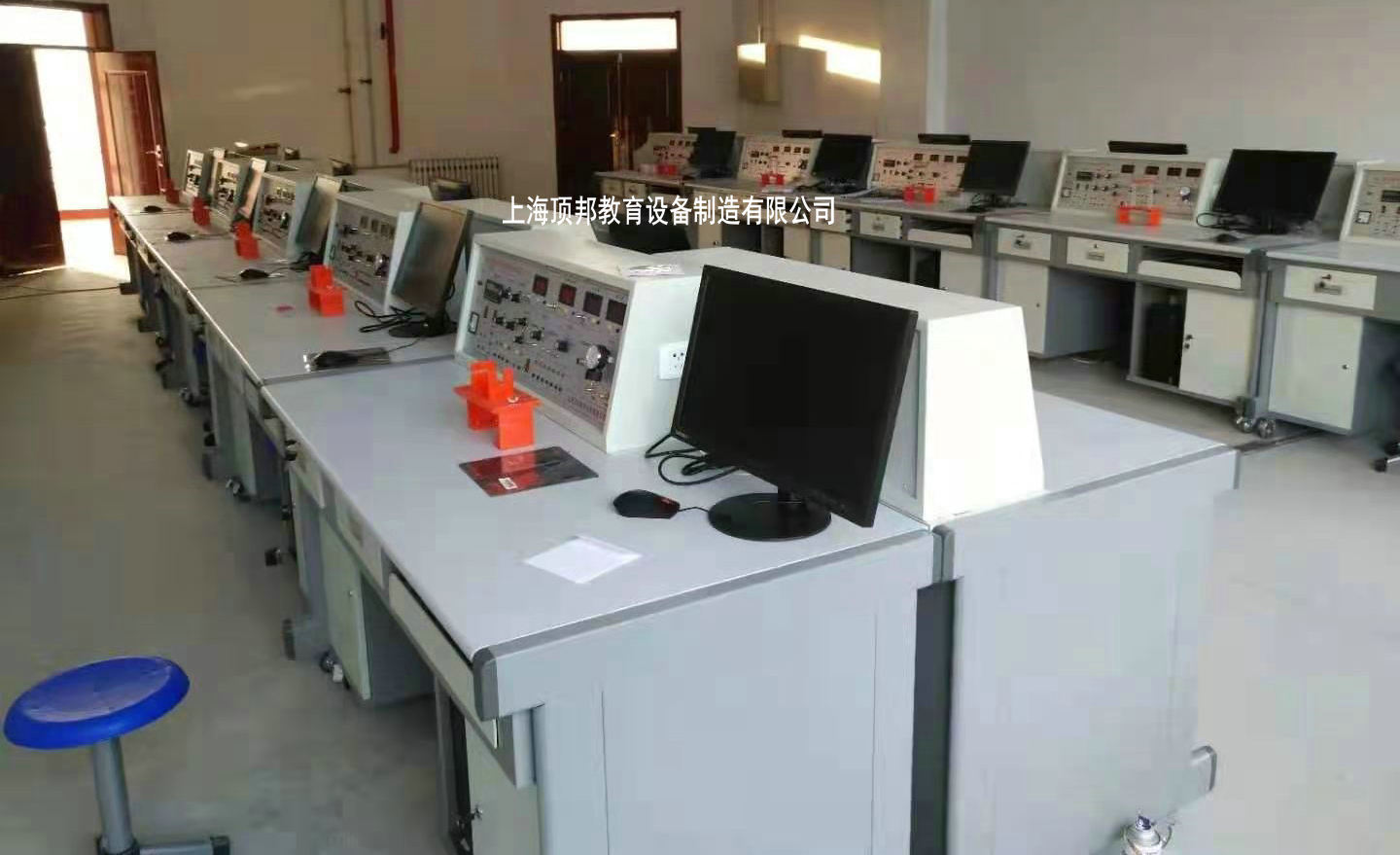

DB-111A5 传感器与检测技术实验装置
（12种传感器）
