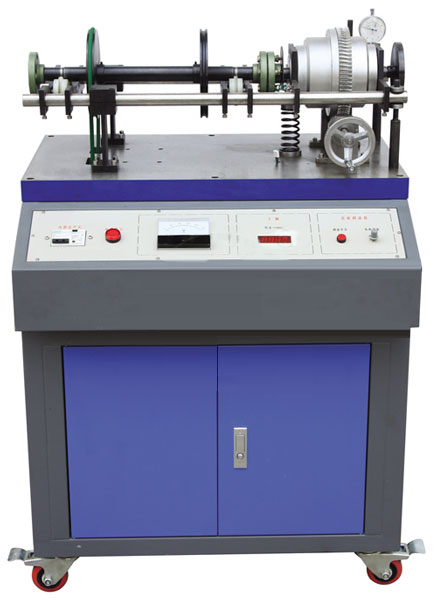

动平衡试验装置
一、概 述
机械的平衡有静平衡与动平衡两种情况，经过静平衡的转子仅消除了惯性力的影响，但不一定能够满足动平衡的条件，在机械设计时常需要考虑这一问题。目前动平衡测试实训台是根据振动原理设计的，它利用测振传感器将转子转动时产生的惯性力所引起的振动信号变为电信号，然后通过电子线路加以处理和放大，*后通过解算求出被测转子的不平衡质量的质径积的大小和方位。
二、特 点
1、采用直流调速电路和光电测速电路，对测试件进行转速控制，在控制面板上显示其转速，
2、以便观察转速对动平衡的影响
3、采用补偿质径积的方法求解转子的动平衡
4、利用振幅大小，观察动平衡
5、利用差动机构求解不平衡质量相对相位角
三、配置及技术性能
1.实训台
实训桌采用铁质双层亚光密纹喷塑结构，铸件平板台面，铝质面板。设有带锁储存柜，可放置配件及资料等。实训桌还设有四个万向轮，便于移动和固定。
输入电源：单相三线～220V±10% 50Hz
工作环境：温度 -10℃～+40℃ 相对湿度＜85%（25℃） 海拨＜4000m
外形尺寸：650mm×530mm×1280mm
电流型漏电�；�，I△n ≤30mA，动作时间≤0.1s，容量10A
直流调速器1个：采用PWM脉宽调制技术，输出电压 0～220VDC，输出电流 4ADC
数显转速表1个：显示转子的转速
2.转子直径：Φ180mm
3.补偿盘直径：Φ120mm
4.直流电机功率：375W
5.调速范围：300～600r/min
6.光电测速传感器：0～1420r/min
7.被测转子与补偿距离：340mm
8.百分表量程：0～10mm
9.支点到补偿盘距离：340mm
10.支点到被测试转子距离：180mm
四、实训项目
1.熟悉运动平衡机的工作原理及转子动平衡的基本方法
2.掌握用动平衡机测定回转件动平衡的实训方法
3.不平衡质量对动平衡的影响
4.不平衡质量的位置对动平衡的影响
5.计算达到动平衡被测转子上不平衡质量与补偿盘上补偿质量质径积的大小的方法
