模拟建筑火灾自动报警喷淋演示系统
一、装置组成：

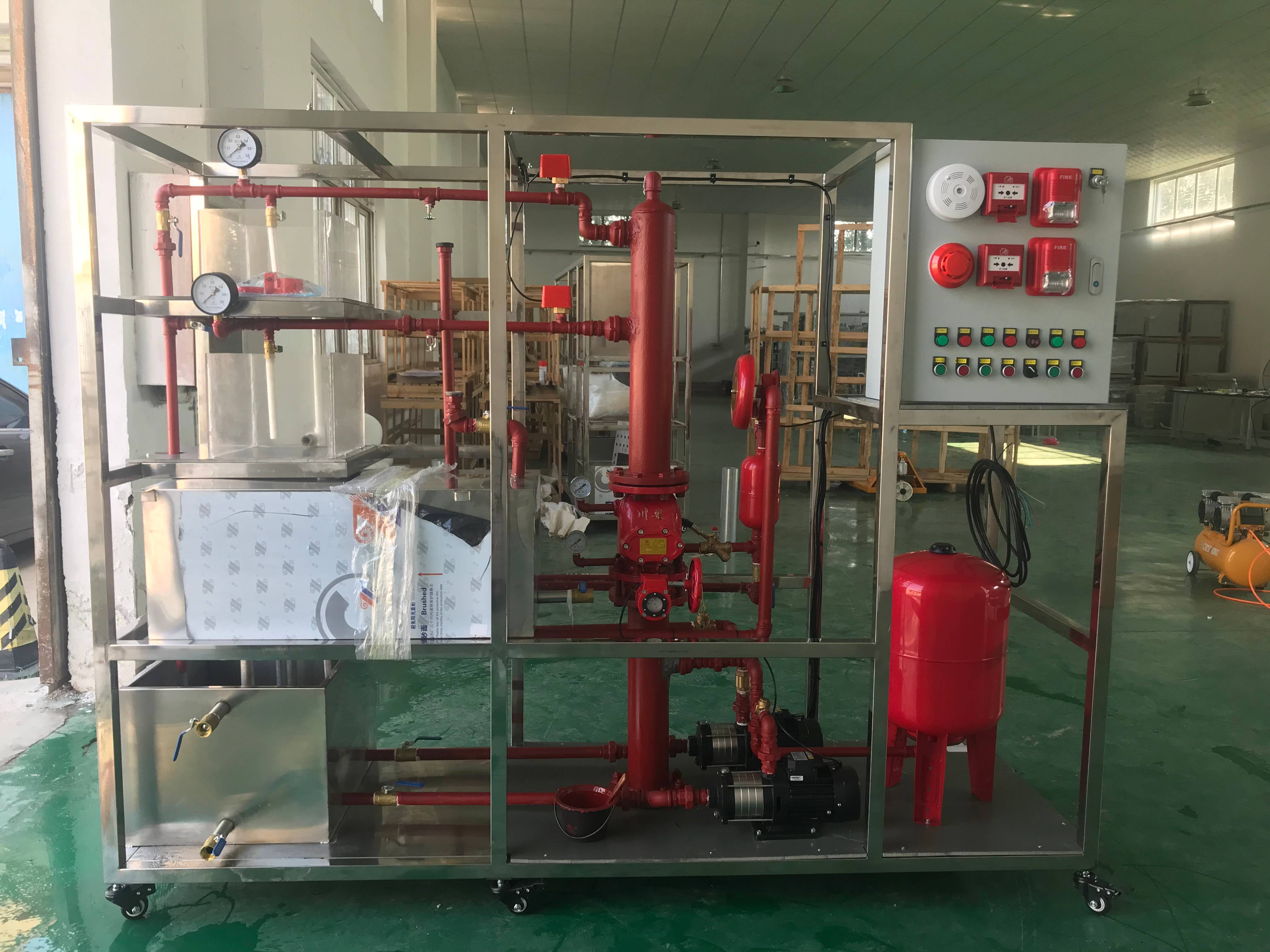

建筑楼宇消防火灾自动报警联动演示系统全部元器件均采用实物，整个实训装置主要由PLC主机、报警阀、蝶阀、排气阀、水流、指示器、洒水喷头、水箱、高位水箱、主泵、辅泵、控制电器、管路系统等组成。
二、系统实训功能：
能进行各种自动喷水灭火系统联动操作的演示、各种喷头的安装及喷水试验、扩展的灭火试验、自动喷水灭火系统的工作原理、线路设计与连接、故障设置、判断与排除等实验和实训，并可与消防系列中其它设备联网进行各种综合实训。
三、系统技术指标：
1、工作电压：单相三线220V±5% 50Hz
2、整机容量：＜1500W
3、外型尺寸：1900×790×1800cm3
4、安全�；ぃ壕哂新┑缱远；ぷ爸�
四、可以做的实训项目
1、控制台及自动喷水灭火系统原理的认识实验
2、火警状态下自动启动喷水灭火系统的模
3、火警状态下手动启动喷水灭火系统的模拟
4、四种类型喷头的喷水实验
5、未端试水装置的实验
6、排气阀的认识实验
7、自动喷水灭火系统与报警主机的联网实验（消防主机自配）
8、自动喷水灭火系统的连接与喷头的安装
9、自动喷水灭火系统故障的设置与排除
10、按线路图将各部分连线
11、设计并安装一个简易应用系统
12、全真灭火及喷头性能测试的扩展实验
五、配置清单
建筑楼宇消防火灾自动报警联动演示系统全部元器件均采用实物，整个实训装置主要由PLC主机、报警阀、蝶阀、排气阀、水流、指示器、洒水喷头、水箱、高位水箱、主泵、辅泵、控制电器、管路系统等组成。
能进行各种自动喷水灭火系统联动操作的演示、各种喷头的安装及喷水试验、扩展的灭火试验、自动喷水灭火系统的工作原理、线路设计与连接、故障设置、判断与排除等实验和实训，并可与消防系列中其它设备联网进行各种综合实训。
三、系统技术指标：
1、工作电压：单相三线220V±5% 50Hz
2、整机容量：＜1500W
3、外型尺寸：1900×790×1800cm3
4、安全�；ぃ壕哂新┑缱远；ぷ爸�
四、可以做的实训项目
1、控制台及自动喷水灭火系统原理的认识实验
2、火警状态下自动启动喷水灭火系统的模
3、火警状态下手动启动喷水灭火系统的模拟
4、四种类型喷头的喷水实验
5、未端试水装置的实验
6、排气阀的认识实验
7、自动喷水灭火系统与报警主机的联网实验（消防主机自配）
8、自动喷水灭火系统的连接与喷头的安装
9、自动喷水灭火系统故障的设置与排除
10、按线路图将各部分连线
11、设计并安装一个简易应用系统
12、全真灭火及喷头性能测试的扩展实验
五、配置清单
| 序号 | 名称 | 型号 | 数量 |
| 1 | 湿式报警阀 | ZFDN-100 | 1个 |
| 2 | 进水信号阀 | 100 | 1个 |
| 3 | PLC主机 | 三菱FX1N-40MR | 1台 |
| 4 | 闭式喷头 | DN20 | 1个 |
| 5 | 隐蔽喷头 | DN20 | 1个 |
| 6 | 压力表 | 0.6MP | 3只 |
| 7 | 消防水箱 | 1个 | |
| 8 | 消防泵 | 0.75kw | 1台 |
| 9 | 高位水泵 | 0.75kw | 1台 |
| 10 | 不锈钢机架 | 1个 | |
| 11 | 控制柜 | 1个 | |
| 12 | 水管套件 | 1套 | |
| 13 | 铜球阀 | 1寸DN25 | 3个 |
| 14 | 止回阀 | 1寸DN25 | 2个 |
| 15 | 铜球阀 | 六分DN20 | 2个 |
| 16 | 铜球阀 | 四分DN16 | 2个 |
| 17 | 1寸渡锌管 | 1根 | |
| 18 | 六分渡锌管 | DN25 | 1根 |
| 19 | 弯头 | 1寸DN25 | 10个 |
| 20 | 20弯头 | 四分DN16 | 10个 |
| 21 | 32三通 | 1寸DN25 | 5个 |
| 22 | 25三通 | 六分DN20 | 10个 |
| 23 | 20三通 | 四分DN16 | 3个 |
| 24 | 32外丝 | 1寸DN25 | 15个 |
| 25 | 25外丝 | 六分DN20 | 6个 |
| 26 | 20外丝 | 四分DN16 | 4个 |
| 27 | 100阀 兰垫 | 2块 | |
| 28 | 1寸水箱垫片 | 4块 | |
| 29 | 100转50大小头 | 1个 | |
| 30 | 50转1寸大小头 | 1个 | |
| 31 | 50转20大小头 | 50转六分 | 1个 |
| 32 | 20内丝直通 | 六分 | 2个 |
| 33 | 不锈刚软管 | 0.5M | 2根 |
| 34 | 交流接触器 | 220V四位主触点 | 3个 |
| 35 | 24V继电器 | 16脚 | 4只 |
| 36 | 开关电源24V | 100W-24V | 1只 |
| 37 | 电源总开关 | DZ47-63-2P-10A | 1个 |
| 38 | 教学课件资源 | 1套 |
