一、实训目的
1、熟悉变频器的面板操作方法。
2、熟悉变频器的功能参数设置。
3、通过变频器操作面板，掌握变频器控制电机的启动、正反转、点动、调速控制方法。
二、实训设备
| 序号 | 型 号 | 名 称 | 备注 |
| 1 | GDQ01 | 电源仪表控制屏 | 1套 |
| 2 | ACM-1 | 西门子MM440变频调速器 | 1件 |
| 3 | DQ10 | 三相鼠笼异步电动机（380V/Y） | 1台 |
| 4 | 实验连接线（2种） | 1套 |
三、操作方法和步骤
1．按要求接线

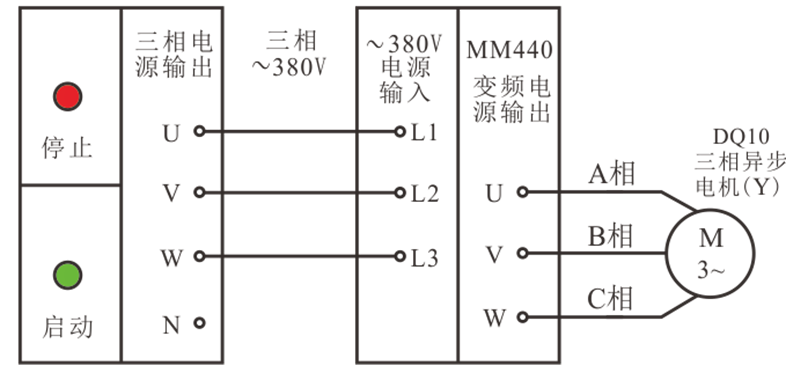

图2-1 变频调速系统电气图
系统接线如图6-所示，电机DQ10采用星型（Y）接法，检查电路正确无误后，按下GDQ01电源仪表控制屏上“启动”按钮开关，系统接通380V电源。
2．参数设置
先恢复变频器工厂缺省值，然后设置实训参数。
1）、恢复变频器工厂缺省值，设置电动机参数。
| P0010=30 ，P0970=1 | 按P键（10s完成，运行中显示BUSY），恢复出厂参数 | ||
|
P0003=1 设用户访问级为标准级（只需要设置最基本的参数）。 P0010=1 快速调试（只有在P0010=1的情况下，电机的主要参数才能被修改）。 |
|||
| 参数号 | 设置值 | 说明 | |
| P0100 | 0 | 功率以KW表示，频率为50Hz | |
| P0304 | 380 | 电动机额定电压(V)，电机Y接法 | |
| P0305 | 1.12 | 电动机额定电流(A) | |
| P0307 | 0.37 | 电动机额定功率(kW) | |
| P0310 | 50 | 电动机额定频率(Hz) | |
| P0311 | 1400 | 电动机额定转速（r/min） | |
| 以上参数设置完成后，设P0010=0,变频器可正常运行（只有在P0010=0的情况下，变频器才能运行） | |||
|
P0003=1 设用户访问级为标准级 P0004=7 命令和数字I/O |
|||
| 参数号 | 出厂值 | 设置值 | 说明 |
| P0700 | 2 | 1 | 由键盘输入设定值(选择命令源) |
|
P0003=1 设用户访问级为标准级 P0004=10 设定值通道和斜坡函数发生器 |
|||
| P1000 | 2 | 1 | 由键盘(电动电位计)输入设定值 |
| *P1080 | 0 | 0 | 电动机运行的最低频率（HZ） |
| *P1082 | 50 | 50 | 电动机运行的最高频率（HZ） |
|
P0003=2 设用户访问级为扩展级 P0004=10 设定值通道和斜坡函数发生器 |
|||
| *P1040 | 5 | 20 | 设定键盘控制的频率值（HZ） |
| *P1058 | 5 | 10 | 正向点动频率（HZ） |
| *P1059 | 5 | 10 | 反向点动频率（HZ） |
| *P1060 | 10 | 5 | 点动斜坡上升时间（S） |
| *P1061 | 10 | 5 | 点动斜坡下降时间为（S） |
r000（断电后重新上电显示频率）
3．变频器运行操作
（1）变频器启动：在变频器的前操作面板上按运行键
，这样变频器就将驱动电机按由P1120所设定的上升时间升速，并运行在由P1040所设定的频率值上。（2）正反转及加减速运行：电动机的转速（运行频率）及旋转方向可直接通过按前操作面板上的键∕减少键（▲/▼）来改变。
（3）电动机停车：在变频器的前操作面板上按停止键
，则变频器将由P1121所设置的斜坡下降时间驱动电动机降速至零。（4）点动运行：按下变频器前操作面板上的点动键“
”，则变频器将驱动电动机按由P1060所设置的点动斜坡上升时间升速，并运行在由P1058所设置的正向点动频率值上。当松开变频器前操作面板上的点动键“jog”，则变频器将按由P1061所设置的点动斜坡下降时间驱动电机降速至零。这时，如果按一下变频器前操作面板上的换向键，再重复上述的点动运行操作，电动机可在变频器的驱动下反向点动运行。四、成绩评价表
成绩评价见表7-4。
表 7-4 成绩评价表
| 序号 | 主要内容 | 考核要求 | 评分标准 | 配分 | 扣分 | 得分 |
| 1 | 接线 | 能正确使用工具和仪表，按照电路图正确接线 |
1.接线按照不规范，每处扣5-10分 2.接线错误，扣20分 |
30 | ||
| 2 | 参数设置 | 能根据任务要求正确设置变频器参数 |
1.参数设置不全，每处扣5分 2.参数设置错误，每处扣5分 |
30 | ||
| 3 | 操作调试 | 操作调试过程正确 |
1.变频器操作错误，扣10分 2.调试失败，扣20分 |
20 | ||
| 4 | 安全文明生产 | 操作安全规范、环境整洁 |
违反安全文明生产规程，扣 5-10分 |
20 |
1. 怎样利用变频器操作面板对电动机进行预定时间的启动和停止？
2. 怎样设置变频器的最大和最小运行频率？
6-3 MM440变频器控制端口开关操作运行
变频器在实际使用中，电动机经常要根据各类机械的某种状态而进行正转、反转、点动等运行，变频器的给定频率信号、电动机的起动信号等都是通过变频器控制端子给出，即变频器的外部运行操作，大大提高了生产过程的自动化程度。下面就来学习变频器的外部运行操作相关知识。
相关知识点：
一．MM440变频器的数字输入端口

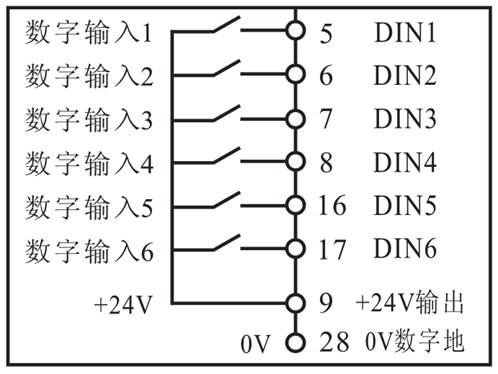

MM440变频器有6个数字输入端口，具体如图7-2所示。
图7-2 MM440变频器的数字输入端口
二．数字输入端口功能
MM440变频器的6个数字输入端口（DIN1~DIN6），即端口“5”、“6”、“7”、“8”、“16”和“17”，每一个数字输入端口功能很多，用户可根据需要进行设置。参数号P0701~P0706为与端口数字输入1功能至数字输入6功能，每一个数字输入功能设置参数值范围均为0~99，出厂默认值均为1。以下列出其中几个常用的参数值，各数值的具体含义见表7-5。
表7-5 MM440每个数字输入端口功能设置表
| 参数值 | 功能说明 |
| 0 | 禁止数字输入 |
| 1 | ON/OFF1（接通正转、停车命令1） |
| 2 | ON/OFF1(接通反转、停车命令1) |
| 3 | OFF2（停车命令2），按惯性自由停车 |
| 4 | OFF3（停车命令3），按斜坡函数曲线快速降速 |
| 9 | 故障确认 |
| 10 | 正向点动 |
| 11 | 反向点动 |
| 12 | 反转 |
| 13 | MOP（电动电位计）升速（增加频率） |
| 14 | MOP降速（减少频率） |
| 15 | 固定频率设定值（直接选择） |
| 16 | 固定频率设定值（直接选择+ON命令） |
| 17 | 固定频率设定值（二进制编码选择+ON命令） |
| 25 | 直流注入制动 |
1．掌握MM440变频器基本参数的输入方法。
2．掌握MM440变频器输入端子的操作控制方式。
3．熟练掌握MM440变频器的运行操作过程。
四、实训设备
| 序号 | 型 号 | 名 称 | 备注 |
| 1 | GDQ01 | 电源仪表控制屏 | 1套 |
| 2 | ACM-1 | 西门子MM440变频调速器 | 1件 |
| 3 | DQ10 | 三相鼠笼异步电动机（380V/Y） | 1台 |
| 4 | 实验连接线（2种） | 1套 |
五、实训要求：
1、“5”端口设为正转控制。
2、“6”端口设为反转控制。
3、“7”端口设为正转点动控制。
4、“8”端口设为反转点动控制。
5、频率和时间各参数在变频器的前操作面板上直接设置。

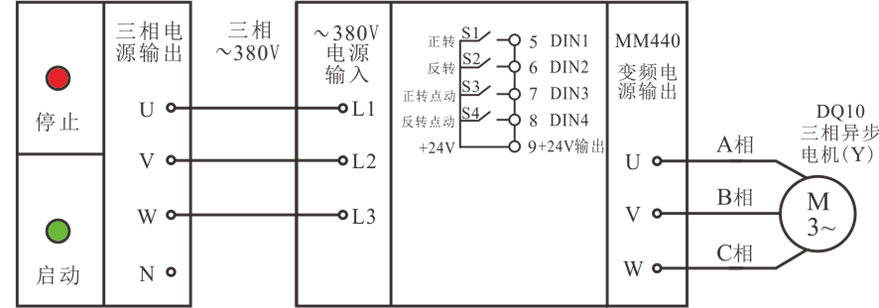

图7-3 MM440变频器的数字输入控制接线图
六、实训步骤：
1、按以上实训线路图连接电路，电动机按星形接线。
2、检查线路正确后，合上变频器电源。先恢复变频器工厂缺省值，然后设置实训参数。
1）、恢复变频器工厂缺省值，设置电动机参数。
| P0010=30 | P0970=1 | 按P键（10s完成） | ||
|
P0003=1 设用户访问级为标准级 P0010=1 快速调试 |
||||
| 参数号 | 设置值 | 说明 | ||
| P0100 | 0 | 功率以KW表示，频率为50Hz | ||
| P0304 | 380 | 电动机额定电压(V) | ||
| P0305 | 1.12 | 电动机额定电流(A) | ||
| P0307 | 0.37 | 电动机额定功率(kW) | ||
| P0310 | 50 | 电动机额定频率(Hz) | ||
| P0311 | 1400 | 电动机额定转速（r/min） | ||
| 以上参数设置完成后，设P0010=0,变频器可正常运行。 | ||||
|
P0003=1 设用户访问级为标准级 P0004=7 命令和数字I/O |
|||
| 参数号 | 出厂值 | 设置值 | 说明 |
| P0700 | 2 | 2 | 命令源选择“由端子排输入”，这时变频器只能从端口控制，而不能由前操作面板控制。 |
|
P0003=2 设用户访问级为扩展级 P0004=7 命令和数字I/O |
|||
| P0701 | 1 | 1 | ON接通正转，OFF停止 |
| P0702 | 1 | 2 | ON接通反转，OFF停止 |
| P0703 | 9 | 10 | 正向点动 |
| P0704 | 15 | 11 | 反向点动 |
|
P0003=1 设用户访问级为标准级 P0004=10 设定值通道和斜坡函数发生器 |
|||
| P1000 | 2 | 1 | 由键盘(电动电位计)输入设定值 |
| *P1080 | 0 | 0 | 电动机运行的最低频率（HZ） |
| *P1082 | 50 | 50 | 电动机运行的最高频率（HZ） |
| P1120 | 10 | 5 | 斜坡上升时间(S) |
| P1121 | 10 | 5 | 斜坡下降时间(S) |
|
P0003=2 设用户访问级为扩展级 P0004=10 设定值通道和斜坡函数发生器 |
|||
| *P1040 | 5 | 20 | 设定键盘控制的频率值 |
| *P1058 | 5 | 10 | 正向点动频率为（HZ） |
| *P1059 | 5 | 10 | 反向点动频率（HZ） |
| *P1060 | 10 | 5 | 点动斜坡上升时间为5S |
| *P1061 | 10 | 5 | 点动斜坡下降时间为5S |
4、如果要使电动机反转运行，在确保S1开关拨向“断”方向情况下，把S2开关拨向“通”方向（如图），变频器数字端口“6”为ON，电机反转；把S2开关拨向“断”方向（如图），则变频器使电动机停止运行。
5、正向点动运行：使S1，S2，S4开关拨在“断”的方向，S3开关拨向“通”方向（如图），变频器数字端口“7”为ON就可使电动机按设置的频率正向点动运行。
6、反向点动运行：使S1，S2，S3开关拨在“断”的方向，S4开关拨向“通”方向（如图），变频器数字端口“8”为ON，就可使电动机按设置的频率反向点动运行。
7、电动机的速度调节
分别更改P1040和P1058、P1059的值，按上步操作过程，就可以改变电动机正常运行速度和正、反向点动运行速度。
七、成绩评价表
成绩评价见表7-7。
表 7-7 成绩评价表
| 序号 | 主要内容 | 考核要求 | 评分标准 | 配分 | 扣分 | 得分 |
| 1 | 接线 | 能正确使用工具和仪表，按照电路图正确接线 |
1.接线按照不规范，每处扣5-10分 2.接线错误，扣20分 |
30 | ||
| 2 | 参数设置 |
能根据任务要求正确设置 变频器参数 |
1.参数设置不全，每处扣5分 2.参数设置错误，每处扣5分 |
30 | ||
| 3 | 操作调试 | 操作调试过程正确 |
1.变频器操作错误，扣10分 2.调试失败，扣20分 |
20 | ||
| 4 | 安全文明生产 | 操作安全规范、环境整洁 |
违反安全文明生产规程，扣 5-10分 |
20 |
1．电动机正转运行控制，要求稳定运行频率为40Hz，DIN3端口设为在正转控制�；霰淦灯魍獠拷酉咄迹⒔胁问柚�、操作调试。
2．利用变频器外部端子实现电动机正转、反转和点动的功能，电动机加减速时间为4s，点动频率为10Hz。 DIN5端口设为正转控制，DIN6端口设为反转控制，进行参数设置、操作调试。
