跳转指令实验

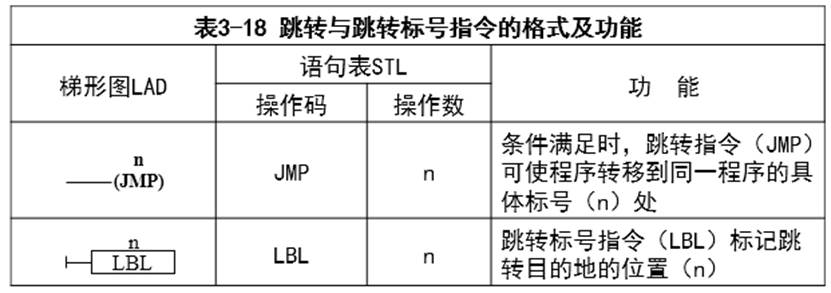

跳转与跳转标号指令指令格式及功能
说明：
（1）跳转标号n的取值范围是0~255；
（2）跳转指令及跳转标号指令只能用于同一程序段中，不能在主程序段中用跳转指令，而在子程序段中用跳转标号指令。

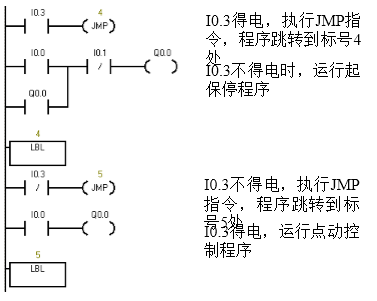

设I0.3为点动/连动控制选择开关，当I0.3得电时，选择点动控制；当I0.3不得电时，选择连续运行控制。采用跳转指令控制的点动/连动控制程序如下图所示
7-8 移位寄存器实训

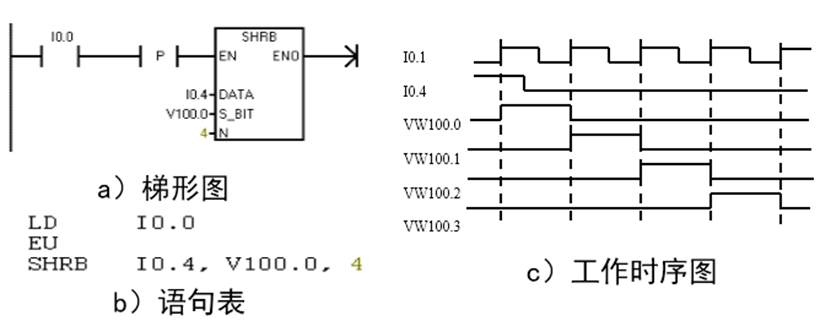

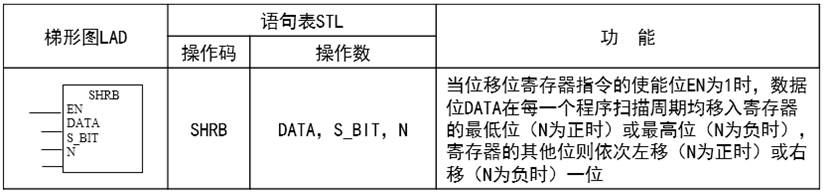

移位寄存器指令
说明：
（1）S_BIT和N定义一个位移位寄存器。寄存器的长度为N；寄存器的移位方向由N的符号决定，N为正值寄存器左移（由低位向高位移动），N为负值寄存器右移（由高位向低位移动）；寄存器的起始位由S_BIT指定，N为正时S_BIT为最低位，N为负时S_BIT为最高位。
（2）DATA和S-BIT寻址I、 Q、 M、 SM、 T、 C、 V、 S、 L的位值；N为字节寻址，可寻址的寄存器为VB、 IB、 QB、 MB、 SB、 SMB、 LB、 AC, 也可立即数寻址。
（3）移位指令影响特殊内部标志位SM1.1（移出移位寄存器的数据进入溢出标志位SM1.1
7-9 数据处理指令实验
1.数据传送指令
功能：
当使能位EN为1时，把输入的数据（IN）传送到输出（OUT）
说明：
（1）操作码中的X代表被传送数据的长度，它包括四种数据长度，即字节（B）、字（W）、双字（D）和实数（R）。
（2）操作数的寻址范围要与指令码中的X一致。其中字节传送时不能寻址专用的字及双字存储器，如T、C、及HC等；OUT寻址不能寻址常数。
2.数据比较指令
功能：
比较两个数IN1和IN2的大小，若比较式为真，则 该触点闭合。
说明（1）操作码中的F代表比较符号，可分为“=”、“<>”、“>=”、“<=”、“>”及“<”六种；
（2）操作码中的X代表数据类型，分为字节（B）、字整数（I）、双字整数（D）和实数(R)四种。
操作数的寻址范围要与指令码中的X一致。
字节指令是无符号的，字整数、双字整数及实数比较都是有符号的。

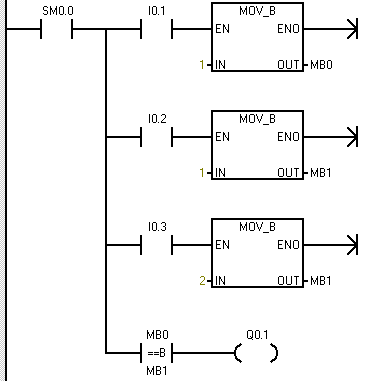

实验步骤，将上图所示程序下载至PLC中，分别接通I0.1,I0.2,I0.3观察输出Q0.1变化
7-10 微分、位操作实训
1.置位复位指令编程下图中的起保停程序可由置位复位指令编写
基本逻辑指令“起保停”
置位、复位指令“起保停”
2.正负跳变指令

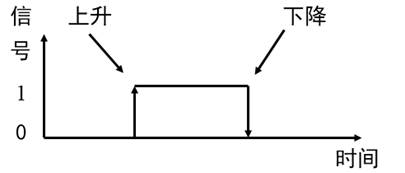

当信号从0变1时，将产生一个上升沿（或正跳沿），而从1变0时，则产生一个下降沿（或负跳沿），如下图所示。
|
梯形图 LAD |
语句表STL | 功 能 | |
| 操作码 | 操作数 | ||
 |
EU | 无 | 正跃变指令检测到每一次输入的上升沿出现时，都将使得电路接通一个扫描周期 |
 |
ED | 无 | 负跃变指令检测到每一次输入的下降沿出现时，都将使得电路接通一个扫描周期 |
7-11 顺序控制实训
在运用PLC进行顺序控制时常采用顺序控制指令，这是一种由顺序功能图设计梯形图的步进型指令。首先用顺序功能图描述程序的设计思想，然后再用指令编写出符合程序设计思想的程序。顺序控制指令可以将顺序功能图转换成梯形图程序，顺序功能图是设计梯形图程序的基础。1.顺序功能图简介
一个三步循环步进的顺序功能图如图1所示。
图1 顺序功能图
图2 状态步之间的逻辑关系

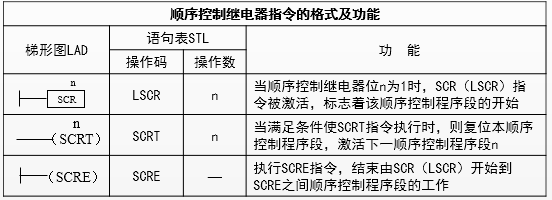

2.顺序控制继电器指令
说明：1）顺序控制继电器位n必须寻址顺序控制继电器S的位。不能 把同一编号的顺序控制继电器位用在不同的程序中，例如，如果在主程序中使用S0.1，则不能在子程序中再使用；
2）在SCR段之间不能使用JMP和LBL指令，即不允许跳入或跳出SCR段�？梢允褂锰捅旰胖噶钤赟CR段内跳转；
3）不能在SCR段中使用FOR、NEXT和END指令。
3. 顺序控制继电器指令编程举例
红绿灯循环点亮控制
1）红绿灯循环点亮控制要求
按下起动按钮，红灯点亮1S后熄灭，同时绿灯点亮；绿灯点亮1S后熄灭，再点亮红灯，不断循环直至按下停止按钮
2）绘制顺序功能图
根据控制要求绘制红绿灯循环点亮的顺序功能图。

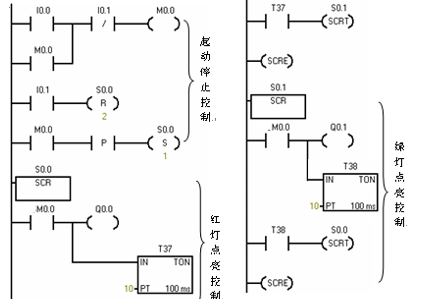

3）编制梯形图程序
