基本指令实验
一、实验目的1、掌握基本输入/输出端口操作指令的使用
二、实验设备
1、可编程控制器实验箱 1套
2、电脑（安装编程软件） 1片
3、以太网线 1根
4、实验导线 若干

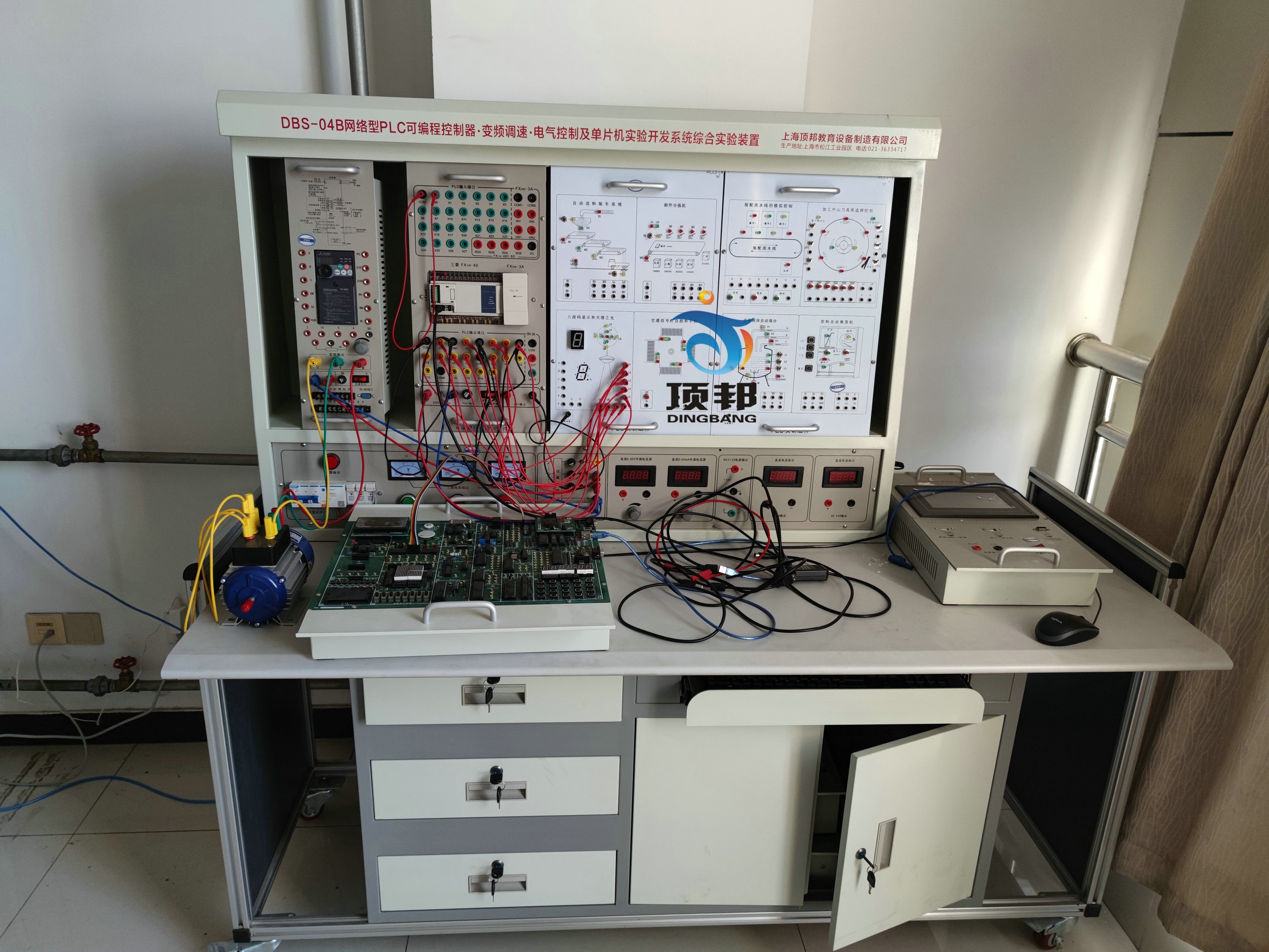

DBS-04B 网络型PLC可编程.变频调速.电气控制及单片机实验开发实验装置
三、实验内容
1、实验原理
（1）按下按钮接通S1(I0.0)，S1(Q0.0)输出；松开按钮S1（I0.0）断开，S1(Q0.0)输出关闭。
（2）按下按钮接通S2(I0.1)，S2(Q0.1)输出；松开按钮S2（I0.1）断开，S2(Q0.1)输出关闭。
（3）按下按钮接通S3(I0.2)，S3(Q0.2)输出；松开按钮S3（I0.2）断开，S3(Q0.2)输出关闭。
（4）按下按钮接通S4(I0.3)，S4(Q0.3)输出；松开按钮S4（I0.3）断开，S4(Q0.3)输出关闭。
（5）闭合按钮K1(I0.4)，S5(Q0.4)输出；断开按钮K1（I0.4），S5(Q0.4)输出关闭。
（6）闭合按钮K2(I0.5)，S6(Q0.5)输出；断开按钮K2（I0.5），S5(Q0.5)输出关闭。
2、配套程序
本实验配套程序为“基本指令实验”。
3、接线对照表1-1
| 对应结点 | PLC | 基础实现模块/按键开关�？� | ||
| 1 | 输入端口 | I0.0 | 信号输出端口 | X1 |
| 2 | I0.1 | X2 | ||
| 3 | I0.2 | X3 | ||
| 对应结点 | PLC | 直流电源 | ||
| 4 | 输入端口公共端 | 1L+ | 电源 | 24V |
| 5 | 1M | GND/0V | ||
| 对应结点 | 基础实现模块/按键开关�？� | 直流电源 | ||
| 6 | 公共端 | COM | 电源 | 24V |
| 对应结点 | PLC | LED�？� | ||
| 7 | 输出端口 | Q0.0 | 信号输入端口 | Y0 |
| 8 | Q0.1 | Y1 | ||
| 9 | Q0.2 | Y3 | ||
| 对应结点 | PLC | 直流电源 | ||
| 10 | 输出端口公共端 | 4L | 电源 | 24V |
| 11 | 4M | 电源 | 0V | |
| 对应结点 | LED模块 | 直流电源 | ||
| 12 | 公共端 | COM | 电源 | GND/0V |
|
注意： 1、禁止带电插拔实验导线，接线完成后需仔细检查确认无误后可开启电源开关！ |
||||
四、实验步骤
1、使用编程电缆连接电脑及PLC。
2、对照接线表连接实验导线。
3、检查确认接线无误后开启实验箱电源。
4、下载程序至CPU。
5、设置CPU至运行状态，并控制输入信号观察输出状态是否与设计程序一致。
五、实验内容
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．A/D、D/A转换
8．交通信号灯PLC自动控制实验
9．搅拌器的PLC自动控制实验
10．LED数码官显示PLC自动控制实验
11．四层电梯的PLC自动控制实验
12．加工中心刀具库选择控制实验
13．艺术彩灯造型的PLC控制实验
14．电机的自动控制实验
15．步进电机的PLC控制
16．模拟电视发射塔实验实验
17．自动送料装车系统控制实验
18．自动售货机实验
19．自动成型实验
20．水塔自动供水控制系统实验
21．邮件自动分拣实验
22．自动洗衣机控制系统模拟实验
23．电镀过程控制实验
24．触摸屏的基本指令演示
25．触摸屏的LED数码显示控制
26．触摸屏控制的三相鼠笼异步电机变频调速控制
27．变频器功能参数设置与操作实验
28．触摸屏的温度PID控制
29．三相异步电机的变频开环调速实验
30．基于PLC通信方式的变频器开环调速
31．基于PLC通讯方式的变频器闭环调速
32．基于PLC模拟量方式的变频器闭环调速
33．三相鼠笼异步电机点动控制
34．三相鼠笼异步电机具有自锁的正转控制线路
35．三相鼠笼异步电机联锁的正反转控制
36．三相鼠笼异步电机带延时正反转控制
37．三相鼠笼异步电机Y/△转换起动控制
38．接触器控制串电阻起动控制线路
39．延时控制串电阻降压起动线路
40．C620车床电气控制线路
41．MCGS组态棒图实验教学
42．利用已编好组态棒图，对以上任何实验进行动态跟踪教学
实验
43．针对实验项目的具体要求，学生自行编辑组态棒图进行实验
（2）单片机实验内容
MCS-51单片机实验
软件实验
外部数据存储器扩展
实验一 清零程序
实验二 拆字程序
实验三 拼字程序
实验四 数据区传送子程序
实验五 数据排序实验
实验六 查找相同数个数
实验七 无符号双字节快速乘法子程序
实验八 多分支程序
实验九 脉冲计数（定时/计数实验）
实验十 电脑时钟（定时器、中断器综合实验）
实验十一 二进制转换到BCD
实验十二 二进制转换到ASCII
实验十三 八段数码管显示
实验十四 键盘扫描显示实验
硬件实验
自搭接硬件电路实验提示
实验一 P1口亮灯实验
实验二 P1口转弯灯实验
实验三 P3.3输入，P1口输出
实验四 工业顺序控制（中断控制）
实验五 8255 A.B.C输出方波
实验六 8255 PA口控制PB口
实验七 8255控制交通灯
实验八 简单I/O口扩展实验
实验九 A/D转换实验
实验十 D/A输出方波
实验十一 电子音响 实验十二 继电器控制
实验十三 步进电机实验
实验十四 8253方波
实验十五 串并转换实验
实验十六 外部存储器扩展实验
实验十七 MCS-51串行口应用实验㈠——双机通信
实验十八 MCS-51串行口应用实验㈡——与PC机
通信
实验十九 温度闭环控制
实验二十 小直流电机调速实验
实验二十一 外部中断（急救车与交通灯）
8088/8086系列微机实验
软件实验
实验一 清零程序
实验二 拆字程序
实验三 拼字程序
实验四 数据区移动
实验五 数据排序实验
实验六 找“零”个数
实验七 32位二进制乘法
实验八 多分支程序
实验九 显示子程序
实验十 键盘扫描显示实验
实验十一 二进制转换到BCD
实验十二 二进制转换到ASCII
硬件实验
自搭接硬件电路实验提示
实验一 8255并行口实验㈠：A.B.C口输出方波
实验二 8255并行口实验㈡：PA口控制PB口
实验三 8255并行口实验㈢：控制交通灯
实验四 简单I/O口扩展
实验五 A/D转换实验
实验六 D/A转换实验㈠：输出方波
实验七 D/A转换实验㈠：输出锯齿波
实验八 8259中断控制器实验
实验九 定时／计数器：8253方波
实验十 继电器控制
实验十一 8251串行通信实验㈠：自发自收
实验十二 8251串行通信实验㈡：与PC通信
实验十三 步进电机控制
实验十四 小直流电机调速实验
实验十五 温度闭环控制
实验十六 音频驱动实验
MCS-96单片机实验
软件实验
实验一 清零程序
实验二 拆字程序
实验三 拼字程序
实验四 数据区传送子程序
实验五 数据排序实验
实验六 查找相同数个数
实验七 无符号双字节快速乘法子程序
实验八 多分支程序
实验九 定时器1实验——定时中断
实验十 定时器T1和T2同时产生中断
实验十一 80C196外部中断实验
实验十二 80C196软件方法产生中断
实验十三 利用HSI测脉冲宽度
实验十四 利用HSI测量单脉冲宽度
实验十五 利用HSO产生单脉冲
实验十六 利用HSO产生连续脉冲
实验十七 软件定时器
实验十八 80C196 A/D转换实验
实验十九 利用80C196的PWM产生各种波形
实验二十 二进制转换到BCD进制转换到ASCII
硬件实验
自搭接硬件电路实验提示
实验一 P1口亮灯实验
实验二 P1口转弯灯实验
实验三 P2.6输入，P1口输出
实验四 工业顺序控制
实验五 8255 A.B.C输出方波
实验六 8255 PA口控制PB口
实验七 8255控制交通灯
实验八 简单I/O口扩展实验
实验九 A/D转换实验
实验十 D/A输出方波
实验十一 继电器控制
实验十二 8253方波
实验十三 80C196串行口实验
实验十四 LED七段数码管显示实验
实验十五 键盘显示综合实验
实验十六 音频驱动实验
实验十七 步进电机实验
实验十八 直流电机实验
实验十九 外部中断（急救车与交通灯）
