数字电路实验箱主要用于学习和研究数字电路的基本原理、设计方法和技术。它包含了各种基本的电子元件，如电阻、电容、二极管、晶体管等，以及一些用于搭建和调试数字电路的基本工具和设备。通过这些元件和工具，实验者可以搭建出各种数字电路模型，实现基本的逻辑运算、计数器、存储器等功能。
1. 实用性强：数字电路实验箱针对初学者和专业人士提供了丰富的实验项目，可以帮助用户快速掌握数字电路的基本原理和设计技巧。
2. 操作简便：实验箱采用模块化设计，用户只需按照说明书组装即可，无需具备高深的专业技能。
3. 安全性高：实验箱采用了高品质的材料和防静电措施，确保用户在实验过程中的安全。
4. 扩展性强：实验箱可以根据用户的需要，添加更多的元件和设备，以满足不同的实验需求。
三、数字电路实验箱的实际应用
1. 教育领域：数字电路实验箱是电子技术教育的理想选择，可以帮助学生更好地理解数字电路的基本原理和设计方法，提高学生的实践能力和创新能力。
2. 科研领域：研究人员可以利用实验箱搭建各种数字电路模型，进行各种实验和研究，以推动电子技术的进步和发展。
3. 企业开发：企业可以在研发过程中使用实验箱，测试和优化产品的设计，提高产品的性能和质量。
总之，数字电路实验箱是一款非常实用的实验工具，无论是对于电子技术爱好者，还是对于专业人士来说，都具有很高的价值。通过使用实验箱，我们可以更深入地了解数字电路的工作原理和技术特点，为今后的学习和工作打下坚实的基础。

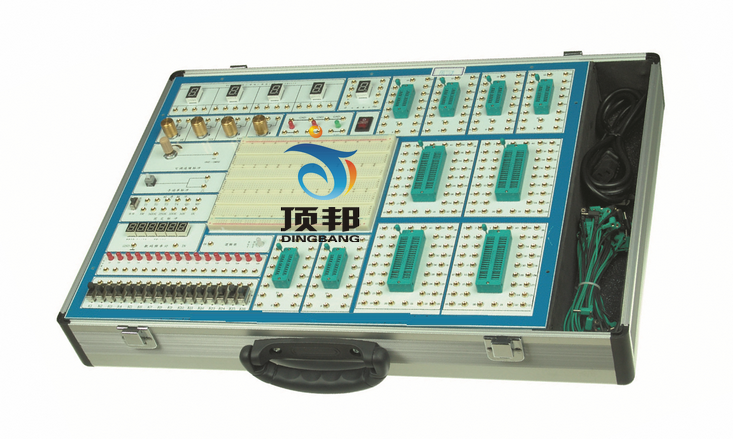

DB-SD17 数字电路实验箱
DB-SD17 数字电路实验箱,设计豪华气派,主机提供了多种信号源;锁紧插座;台湾产面包板;正面印刷字符连线,反面按装元器件,所有信号源、频率计等电路全部由CPLD芯片和双面板构成，所有器件均选用上等优质产品,使整机的品质得到提高。由于正面没有任何元件,从而能有效的降低和避免人为损坏的可能。本机特点：使用方便,耐用,实验项目灵活,可方便完成数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学。
DB-SD17系统组成
（1）电源 ：交流输入：220V±10% ，50HZ
直流输出：±12V/0.2A 、 5V/2A
（2）手动单脉冲电路2组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。
（3）连续脉冲，输出均为TTL电平：
固定频率脉冲源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ；
（4）六位高精度数字频率计 , 测量范围：0-9.9999MHZ 误差<1HZ（由CPLD芯片设计）（5）逻辑电平的输入与显示：
A、十六位独立逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。
B、十六位由红色及绿色LED及驱动电路组成的逻辑电平显示电路。
（6）数码管显示：6位由八段LED数码管组成的BCD码译码显示电路；
（7）时序发生器及启�？刂频缏贰�
（8）台湾产面包板二块(1600孔)
（9）集成电路插座全部采用开关式锁紧插座，淘汰了大部分厂家所采用的双列直插式IC座，从而使IC器件插拔方便、接触可靠、不易损坏。设有：20芯锁紧插座2只，40芯锁紧插座4只，16芯锁紧插座4只。
（10）各阻值电位器2只。
(11) 三态逻辑笔功能。红色：高电平；绿色：低电平；橙色：高阻。
☆推荐实验项目
1．TTL集成逻辑门的参数测试与使用
2．CMOS集成逻辑门的测试
3．门电路的逻辑功能实验
4．常用组合逻辑功能器件的测试（半加器、全加器及逻辑运算）
5．数据选择器及其应用
6．血型关系检测电路和表决电路
7．RS触发器的功能与测试(三态输出触发器及锁存器)
8．JK触发器逻辑功能及主要参数测试
9．移位寄存器的功能测试
10．十进制计数器（CMOS同步二进制计数器实验）
11．异步计数器
12．同步计数器
13．计数、译码、显示电路实验
14．555集成定时器及应用
15．序列检测器
16．数-模转换器
17．追随比较型A/D转换电路
18．人工控制交通灯控制器
19．汽车尾灯控制电路
20．数字钟电路的设计
21. 时序电路测试及研究
22. 波形产生及单稳态触发器
23. A/D 转换电路;
24. D/A转换电路;
