首先，让我们来了解一下什么是空气源热泵热机。简而言之，它是一种利用空气中的低温热能进行加热或制冷的设备。与传统的加热方式相比，空气源热泵具有能效比高、环保节能等优点，因此在现代工业和生活中得到了广泛的应用。而空气源热泵热机实训考核装置，正是基于这样的技术背景设计而成，旨在通过实践操作帮助学生深入理解其工作原理及应用。
该实训考核装置的设计充分考虑了教学的需求。它不仅包含了完整的空气源热泵系统，还配备了相应的测量与控制设备，可以让学生亲手调试并观察系统的运行状态。此外，装置还设置了多种故障模式，供学生进行故障诊断和排除的训练，极大地提升了学生的实战能力。
使用空气源热泵热机实训考核装置进行教学时，教师可以根据学生的学习进度安排不同的教学计划。初级阶段，可以通过演示和指导的方式，让学生了解装置的基本结构和工作过程；中级阶段，学生可以尝试独立操作，进行参数调整和性能测试；高级阶段，则可以引入故障诊断和系统优化等更高阶的技能训练。
除了作为教学工具外，空气源热泵热机实训考核装置还可用于技能竞赛或职业技能鉴定。它能够准确地评估参赛者对空气源热泵系统的掌握程度以及问题解决能力，是检验学习成果的有效手段。

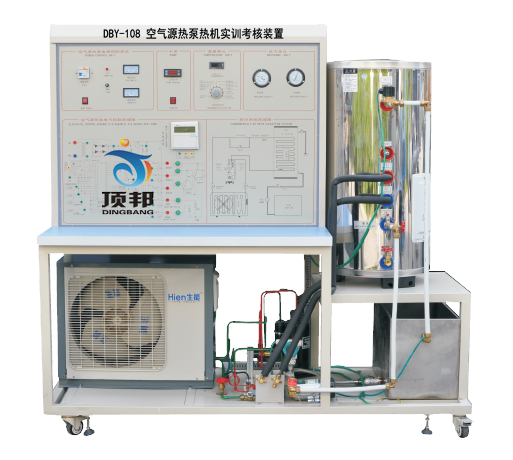

DBY-108 空气源热泵热机实训考核装置
空气源热泵热机实训考核装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品�？掌慈缺萌然笛悼己俗爸檬屎细咧霸盒�、职业学校的制冷制热技术、热泵技术教学实训实验训练装置。热泵技术是回收和利用低位热能的有效措施之一，研究和推广热泵技术对于节能有重要意义。随着这几年制冷技术的发展，热泵技术在我国得到日益广泛的应用
一、空气源热泵实训考核装置特点
1、系统机组配备高低压保护系统、过载�；�、缺相保护、化霜功能等多重�；�，确保系统安全、可靠、稳定的运行，不影响教学课程。
2、整机系统采用全自动智能化控制，操作方便，水温、水位、开、关、时间均可以由用户自由设定，整机采用断电自动记忆功能，不用每次重复操作，方便实用。
3、本实验装置采用世界顶级压缩机，优质铜件锻造的热交换器，热交换效率高，安全可靠。水箱采用先进的拉丝银工艺，将时尚与顶级科技结合在一起，设备外观美观大方，水箱内胆采用304不锈钢制造，经久耐用，不容易腐蚀、损坏。
4、系统采用工业用空气源热泵热水机组，与工业实际设备相一致，让教学与实际应用接轨。室外主机采用加厚钣金烤漆型，耐受不同的实验环境，长期有效的工作，不会生锈腐蚀。
5、空气源热泵热机实训考核装置集空气源热泵热机系统、电气控制系统、故障模拟系统于一体，工艺系统真实完整,结构清晰、紧凑，充分满足学生对实训的要求。
6、空气源热泵热机实训考核装置直观展示了热泵型热水器的系统结构、工作原理，可清楚的看到制热循环系统结构及主要部件的实物，系统还配置有交流电压表、交流电流表、温度表、真空压力表、使整个热泵系统的实时工作状态一目了然。
7、可模拟工业实际问题进行故障设置，学生根据工艺流程分析故障可能产生的原因，确定故障发生的范围，并进行排故实训。
二、空气源热泵实训考核装置技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃， 相对湿度＜85%(25℃)， 海拔＜4000m
3.装置容量：小于等于1.5kVA
4.制冷剂：R22
5.制热量：3kW
6.重 量：200kg
7.外形尺寸（大约）：180cm×73cm×164cm
8.安全�；ぃ壕哂新┑缪�、漏电流过流�；ぷ爸�，安全符合国家标准。
三、实训装置的基本配置及功能
实训装置主要由控制屏、实训桌、热泵机组等组成。
1.实训桌
实训桌采用优质工业铝型材组建而成，外形美观、耐腐蚀、结构强度高。桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验台采用优质双层亚光密纹喷塑钣金件；实训桌还设有四个万向轮，便于移动和固定。
2.控制屏
采用铁质双层亚光密纹喷塑结构，优质亚克力面板，面板上激光雕刻有热泵机组系统工艺流程图，工艺流程原理图永不磨损，清晰、立体。面板上设有明确标识及相应指示灯，便于学生分析观察。
3.电源控制部分
交流电源：提供控制屏以及热泵机组工作所需的单相交流电源，可由电源总开关来控制。配有三位半数字式交流电压表和交流电流表，可指示输入电网电压值以及系统工作电流值。
4.测量仪表
（1）数字式电压表：0～250V
（2）数字式电流表：0～10A
（3）真空压力表：-0.1～1.5MPa
（4）真空压力表：-0.1～3.5MPa
（5）数显温度表：采用PT100传感器，测量范围-50～+150℃
5.热泵机组
包含1匹全封闭制冷压缩机、冷凝器、视液镜、干燥过滤器、膨胀阀、手阀、蒸发器、压力控制器、除霜温控器等构成。另外系统还配备有储水水箱，以利于学生在做实训的过程中水的再循环利用。
四、实训项目
1.热泵机组系统的认识和了解。
2.热泵机组系统启动、运行、调试、�；ぜ际醯氖笛�。
3.热泵机组运行工况和运行参数的检测及分析。
4.热泵机组制热量、性能系数的计算与分析。
5.热泵机组系统故障的设置和检测。
