一、高仿真四层透明电梯实训考核设备概述
高仿真四层透明电梯实训考核设备是一种用于培训和考核电梯技术的专业设备。该设备通过高度仿真实际电梯的构造和运作原理，为学员提供了一个安全且真实的操作环境。设备采用透明设计，使得内部机械结构清晰可见，便于学习和理解电梯的工作原理。
二、设备特点
该设备具有多种特点，这些特点使它在教学过程中发挥了巨大的作用：
1. 高度仿真：设备完全模拟真实电梯的尺寸和运作方式，提供实际操作的体验。
2. 透明结构：所有重要部件均采用透明材料制成，让学员可以直观地看到各个部件的运作。
3. 多功能性：支持各种电梯故障设置，方便进行不同情况下的操作演练。
4. 安全性：具备完善的安全保障措施，确保操作过程中的安全。
5. 互动性：结合多媒体教学系统，实现互动式学习，提高学员的参与度和兴趣。
三、设备结构详解
该设备的结构非常复杂且精细，主要包括以下几个部分：
1. 井道和轿厢：这是电梯的基本框架，包含了电梯运行所需的所有轨道和装置。
2. 曳引系统：包含曳引机、制动器以及相关控制系统，负责电梯的升降控制。
3. 控制系统：由PLC（可编程逻辑控制器）和变频器组成，负责控制电梯的逻辑和速度。
4. 安全系统：包括各种传感器和紧急制动装置，用于保证电梯运行的安全。
5. 操作面板：提供人机界面，使操作人员可以输入指令并监控电梯状态。
6. 透明材料：所有外部和关键部分都采用了高强度透明材料，以便观察内部机制。
四、设备在教学中的具体应用
高仿真四层透明电梯实训考核设备在教学中主要应用于以下几个方面：
1. 基础知识传授：通过透明结构，学生可以清晰地看到电梯的各个部件及其工作原理，轻松掌握基础知识。
2. 维护技能培训：设备设有常见故障模拟，指导学生进行排查和维修，提高实际操作能力。
3. 应急处理演练：在模拟紧急情况下，学生可以练习如何冷静处理突发事件，比如停电或急停等。
4. 考核测评：设备还可以设定各种复杂的故障情形，用于考试和评测学生的综合能力。
五、设备的发展前景
随着技术的不断进步，高仿真四层透明电梯实训考核设备也在不断更新和完善。未来，这类设备将会更智能化，具备更多的功能，满足不同层次的教学需求。
高仿真四层透明电梯实训考核设备不仅是当前职业教育中的重要工具，也是未来教学改革的重要方向。它通过高度仿真和互动教学，提高了学生的学习效率和实践能力，为培养高素质的专业技术人才提供了坚实的保障。

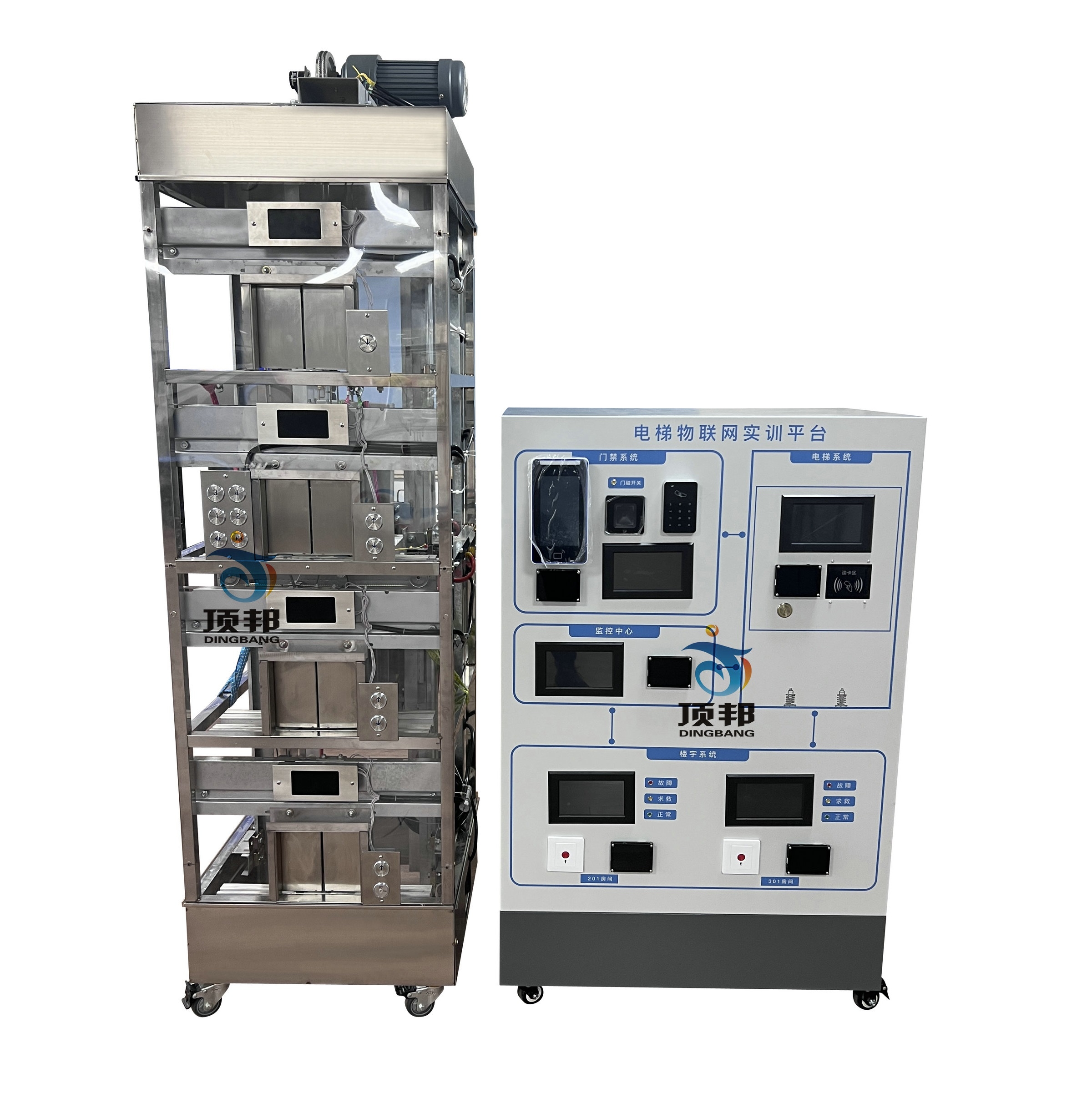

DB-45DT 高仿真四层透明电梯实训考核设备（带物联网功能）
1.1产品概述：
高仿真四层透明电梯实训考核设备是目前国际教学设备行业中技术含量较高的设备。该高仿真四层透明电梯实训考核设备采用交流变频调速器与PLC程编的开关量与数字量双制式控制，并且在电梯上设置了电路、电器、变频、PLC、机械等常见的40多项故障供学生动手实操。整套设备设计科学合理，透明直观，是工业自动化控制及楼宇自动化教学设备领域的一大突破性革新。
输入电源：AC380V±5%(三相五线) 50Hz
额定电流：2.5A
环境温度：-5℃～40℃
相对湿度：≤90%(25℃)
外形尺寸：980×830×3200mm
变 频 器：FR-E740-0.75KW
Ｐ Ｌ Ｃ：日本三菱FX
设备重量：550Kg
1.3设备结构
1)、井道柜架：相当于电梯附着的建筑物，为电梯提供支承，固定导轨，是钢架结构。
2)、曳引机：位于柜架顶部，是电梯的动力装置。安装在两条承重梁上，他主要由以下部分组成：
1)电动机：鼠笼式三相感应电动机，采用就频变压(VVVF)驱动方式，电梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到额定频率，减速时，使转速相应从额定频率开始平滑地下降到零，实现电梯平层，保证了电梯运行平稳，模拟真实电梯良好的合适感。
2)制动器：只在电梯通电运转时间松闸，当电梯停止时制动并保持轿厢位置不变，工作电压DC110V。
3)控制器：采用蜗轮杆减速器，具有高密度、高效率、低噪音的特点。
4)曳引轮：绳槽为半圆槽，提供钢丝绳与绳轮之间的磨擦力。
3)、控制屏：
1)变频器：根据PLC给出的指令，对电机的电源频率、电压进行调制，使电机平衡。
2)可编程序控制器(PLC)：控制电梯的运行状态，根据内选信号，对电梯的位置进行逻辑判断，然后给出运行指令，使电梯实现应答呼梯信号，顺向堆停，反向保留信号，自动关门等功能。
3)安全及门锁回路：由继电器回路组成，急停，门锁开关的通断决定安全及门锁回路的正常与否，以使PLC断送电梯是否处于安全状态。
4)、导 轨：分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。
5)、轿 厢：由曳引钢丝绳悬挂，通过曳引机另一端连接对重，在导轨上运行，轿厢装备自动化，门上装有连锁开关，当门关闭后电梯才能运行，门上还有安全触板，当关门过程中碰到障碍物时，轿门马上开启。
6)、对 重：与轿厢连接，作用是平衡轿厢的重量。
7)、层 门：门上有门锁开关，当层门关闭后，电梯才能启动。
8)、操纵箱：设在柜架正面左侧，模拟乘客在轿厢内选层的信号输入设备，包括：
1)数字显层器：七段数码显示轿厢所在楼层
2)“1”、“2”、“3”、“4”选层按钮
3)关门铵钮
4)方向指示灯：电梯运行方向指示
5)电源锁：开关电梯电源，即首层外呼盒
9)、减速倍系统：由永磁感应器构成，提供轿厢停层位置信号
10)、终端�；た兀焊杏ζ魈峁┑缣菰诵兄斩诵藕�，电梯超过它时，安全回路及电源被切断，保证电梯不超出终端。
11）、物联网控制功能：融合了智能电气控制技术、门禁安防技术、物联网技术、无线网络通讯技术、智能传感器检测技术，远程控制技术等多种技术为一体的电梯控制技术实训智能考核装备，具有功能丰富、实训技能点全面的特点，能有效锻炼学生的动手能力和上下位机软硬件通讯调试的能力。
1.4设备配置
| 序号 | 名 称 | 单位 | 数量 | 备注 |
| 1 | 四层四站电梯井道实验装置 | 台 | 1 | |
| （1） | 电梯井道模拟系统 | 套 | 1 | |
| （2） | 电梯停层减速系统 | 套 | 1 | |
| （3） | 门机控制系统 | 套 | 1 | |
| （4） | 曳引机系统 | 套 | 1 | |
| （5） | 楼层显示系统 | 套 | 1 | |
| （6） | 呼梯控制系统 | 套 | 1 | |
| （7） | 安全回路控制系统 | 套 | 1 | |
| 2 | 电力拖动控制装置 | 张 | 1 | |
| 3 | 配套易损器材 | 套 | 1 | |
| 4 | 工程材料 | 套 | 1 | |
| 5 | 配套资料袋 | 套 | 1 |
| 序号 | 类型 | 名称 | 数量 | 备注 |
| 1 | 单元门 | 人脸识别终端 | 1 | 带测量体温功能 |
| 2 | 电磁锁控制器 | 1 | ||
| 3 | IC刷卡控制器 | 1 | ||
| 4 | 指纹控制器 | 1 | ||
| 5 | 二维码控制器 | 1 | ||
| 6 | 电梯侧 | 电梯楼层控制主板 | 1 | |
| 7 | 电梯楼层信息采集板 | 1 | ||
| 8 | IC刷卡控制器 | 1 | ||
| 9 | 指纹控制器 | 1 | ||
| 10 | 蓝牙控制器 | 1 | ||
| 11 | 二维码控制器 | 1 | ||
| 12 | 室内 | 7寸屏 | 1 |
功能说明： 1、室内显示当前电梯楼层、运行状态、电梯故障，可提前了解电梯规划出行计划 2、室内呼梯，在室内可以点亮当前楼层的外呼按钮，进行一键呼梯 |
| 室内机主控板 | 1 | |||
| 13 | 软件 | 微信小程序 | 1 |
功能说明： 1、使用APP进行呼梯、实现疫情期间无接触乘梯 2、业主授权访客，生成二维码，可临时进出单元门及乘坐电梯 3、用户管理功能 |
1、感应器故障：
故障1：GU(324-310)上强迫减速感应器损坏，电梯不能正常上行，但可以下行。
故障2：GD(325-310)下强迫减速感应器损坏，电梯不能正常下行，但可以上行。
故障3：SW(264-310)上限位感应器损坏，电梯不能正常上行，但可以下行。
故障4：XW(265-310)下限位感应器损坏，电梯不能正常下行，但可以上行。
2、触点、开关、按钮故障：
故障5：KAB(268-310)触板开关失灵，安全触板无效
故障6～7：AK(268-310)；AG(269-310)开关门按钮失灵，不能开关门。
故障8～12：1AS(1A-310)；2AS(2A-310)；3AS(3A-310)；4AS(4A-310)；5AS(5A-310)内选按钮失灵，所选楼层按钮信号不能登记。
故障13～16：1SA(1S-310)；2SA(2S-310)；3SA(3S-310)；4SA(4S-310)所选楼层按钮信号不能登记，上呼梯按钮失灵。
故障17～20：2XA(2X-310)；3XA(3X-310)；4XA(4X-310)；5XA(5X-310)下呼梯按钮失灵，所选楼层按钮信号不能登记。
故障21～22：PKM(237-301)；PGM(243-301)开关门到位，开关损坏不能闭合，引起开门或关门继电器不能吸合。
故障23～27： TS1 (1T1、2T1)； TS2 (1T2、2T2)； TS3 (1T3、2T3)； TS4 (1T4、2T4)； TS5 (1T5、2T5)厅门联锁开关回路故障，电梯不能运行。
故障28：SQF(PGM)(111、301)关门到位故障，电梯不能运行。
故障29～31：SJN(301、131)；SAQ(129、127)；SDS(125、123)安全回路、电气回路故障，电梯不能进行操作。
故障32～33：KDX(115~113)；JR(113~101)相序、热继电器故障，电梯不能进行操作。
故障34：DYJ(261-310)安全回路继电器触点接触不良，电梯不能进行任何操作。
故障35：MSJ(262-310)门联锁回路继电器触点接触不良，电梯不能运行但可开关门。
故障36～37：KMJ(582-301)；KMJ(304-482)开门回路开门继电器触点接触不良，导致门电机没电，不能开门。
故障38～39：GMJ(482-301)；GMJ(304-682)关门回路关门继电器触点不良，导致门电机没电不能关门。
故障40～41：KMJ(241-244)；GMJ(235-239)开关门继电器回路的开关门继电器常闭触点接触不良，导致开门继电器或关门继电器不能吸合。
3、PLC输出继电器故障：
故障42～46：Y10(1R-304)；Y11(2R-304)；Y12(3R-304)；Y13(4R-304)；Y14(5R-304)内选按钮灯输出按钮灯不亮。
故障47～48：Y6(11，J6)；Y7(11，J7) PLC输出故障，引起变频器误动作或不能运作。
A：各故障点设置于开关外部。
B：各故障点均引至故障端子排。
C：各故障开关均串联接入。
D：故障排除示例说明：
以故障1为例：当拨动故障钮子开关1时，电梯不能正常上行。这时只需短接线号324
（端子排2）同线号324（端子排4）电梯则可正常运行�；指磁プ涌�1后，请拆除短接线。
