科技的进步产生了很多的新事物，汽车驾驶模拟器就是科技人员利用最新的技术综合了汽车驾驶的特点与功能和各种路况特点开发而成的适用汽车驾驶初学者进行练习的最好工具�？赡懿簧偃硕哉庵帜Ｄ馄骰共皇呛苁煜�，所以，技术人员在此对汽车驾驶模拟器（www.cvajkhb.cn）的主要部件----光电编码器应用电路作一个概述。

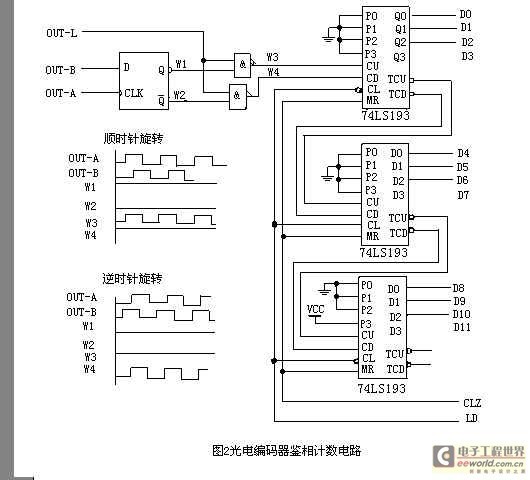

EPC－755A光电编码器具备良好的使用性能，在角度测量、位移测量时抗干扰能力很强，并具有稳定可靠的输出脉冲信号，且该脉冲信号经计数后可得到被测量的数字信号。因此，我们在研制汽车驾驶模拟器时，对方向盘旋转角度的测量选用EPC－755A光电编码器作为传感器，其输出电路选用集电极开路型，输出分辨率选用360个脉冲/圈，考虑到汽车方向盘转动是双向的，既可顺时针旋转，也可逆时针旋转，需要对编码器的输出信号鉴相后才能计数。图2给出了光电编码器实际使用的鉴相与双向计数电路，鉴相电路用1个D触发器和2个与非门组成，计数电路用3片74LS193组成。
当光电编码器顺时针旋转时，通道A输出波形超前通道B输出波形90°，D触发器输出Q(波形W1)为高电平，Q(波形W2)为低电平，上面与非门打开，计数脉冲通过(波形W3)，送至双向计数器74LS193的加脉冲输入端CU，进行加法计数；此时，下面与非门关闭，其输出为高电平(波形W4)。当光电编码器逆时针旋转时，通道A输出波形比通道B输出波形延迟90°，D触发器输出Q(波形W1)为低电平，Q(波形W2)为高电平，上面与非门关闭，其输出为高电平(波形W3)；此时，下面与非门打开，计数脉冲通过(波形W4)，送至双向计数器74LS193的减脉冲输入端CD，进行减法计数。
