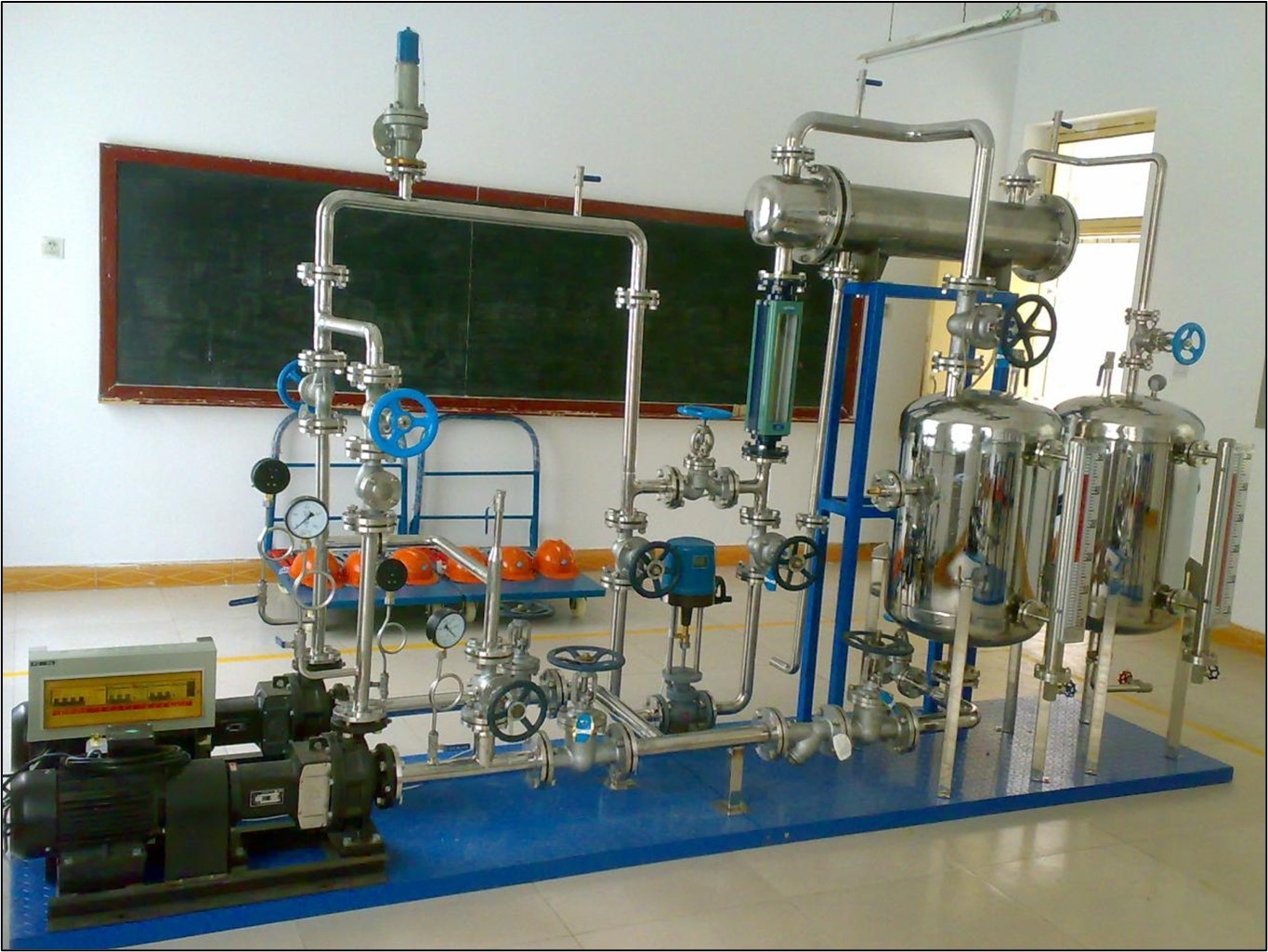

| 分项 | 说 明 | |||
| 装置功能 | 1．用于训练学生拆卸和组装化工生产常见的管路、管件及换热器等。能进行管路的拆卸与组装；法兰、螺纹的连接训练；并能进行管路气密、耐压、试漏测试。 | |||
| 2．考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。 | ||||
| 3．配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管件识辨、流量计安装和四大化工参量的安装、检测、显示等。 | ||||
| 4、检查学生对换热器内部结构熟悉程度、考察选手对化工设备安全性检验知识及技能掌握的程度。 | ||||
| 设计参数 | 液体流量：0～8m3/h。 | |||
| 液体温度：常温。 | ||||
| 外形尺寸 | 对象部分：3800×800×2400 (长×宽×高mm)，钢制花纹板喷塑底座。整机采用304不锈钢制作，喷漆花纹防滑钢板底座。 | |||
| 测控部分：开关盒集成于对象部分之上。 | ||||
| 外配设备：无。 | ||||
| 公用工程 | 水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。 | |||
| 电：电压AC380V，功率4.4kW，三相四线制（三火线一零线）。每个实验室需配置1~2个接地点（安全地及信号地）。 | ||||
| 气：无。 | ||||
| 实验物料 | 清洁自来水 | |||
| 对象组成 | 水箱：不锈钢材质，带贮水排空底阀，进水管路设置专用接口。 | |||
| 循环水泵：机械密封卧式连轴化工泵 供电：三相380VAC ，功率：4.4kW，数量2台。 | ||||
| 水泵进口管路：不锈钢材质，DN50，配合法兰安装阀门及过滤器。 | ||||
| 水泵出口管路：不锈钢材质，DN32及DN40，配合法兰安装阀门。 | ||||
| 回流管路：不锈钢材质，DN25。 | ||||
| 安全泄压管路：不锈钢材质，DN25。 | ||||
| 灌泵管路：不锈钢材质，专用灌泵管路，方便操作检验。 | ||||
| 耐压测试管路：不锈钢材质，专用管路耐压测试接口。 | ||||
| 电源设备：布线槽，带漏电�；さ目掌睾�。 | ||||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
|
离心泵 进口压力 |
压力表： 精度：1.5%FS | 压力表就地显示 | 无 | |
|
离心泵 出口压力 |
压力表： 精度：1.5%FS | 压力表就地显示 |
管路出口阀 （手动） |
|
| 流体流量 | 玻璃转子流量计：精度：4%FS | 流量计就地显示 |
管路出口阀 （手动） |
|
| 流体温度 | 双金属温度计：精度：1.5%FS | 温度计就地显示 | 无 | |
| 设备装系统 | 名称 | 规格 | 数量 | 备注 |
| 循环水泵 | 机械密封卧式连轴化工泵，功率：2.2KW,流量：10m3/h。 | 2 | 国标 | |
| 水箱 | 镜面不锈钢，φ500×600 | 2 | ||
| 换热器 | 不锈钢（列管）Φ 219；换热管，φ 20×2×1000mm，16 根。 | 1 | ||
| 过滤器 | 不锈钢，法兰式，DN50 | 1 | 国标 | |
| 电动调节阀 | 不锈钢，法兰式，DN32，4-20mA输出，精度：0.5%FS | 1 | 国标 | |
| 闸阀 | 不锈钢，法兰式，DN50 | 2 | 国标 | |
| 铜球阀 | 螺纹式DN15 | 4 | 国标 | |
| 止逆阀 | 不锈钢，DN40 | 1 | 国标 | |
| 安全阀 | 不锈钢，DN25 | 1 | 国标 | |
| 截止阀 | 不锈钢，法兰式，DN40 | 1 | 国标 | |
| 法兰 | 不锈钢，DN32 | 1组 | 国标 | |
| 不锈钢，DN40 | ||||
| 不锈钢，DN50 | 国标 | |||
|
活接、三通、 弯头等 |
不锈钢，与管路配套 | 1组 | 国标 | |
| 管路 |
不锈钢管 DN25、N32、DN40、DN50 |
1组 | 国标 | |
| 不锈钢软管 | 1 | 国标 | ||
| 电气组成 | 电气元件 | 数量 | ||
| 电源插头 | 1个 | |||
| 4P空气开关 | 1个 | |||
| 8路开关盒等 | 1组 | |||
| 备注 | 上述不锈钢均为SUS304材质。 | |||
| 序号 | 名称 | 规格 | 单位 | 数量 |
| 1 | 管子钳 | 450mm | 把 | 1 |
| 2 | 管子钳 | 300mm | 把 | 1 |
| 3 | 活动扳手 | 12寸 | 把 | 1 |
| 4 | 活动扳手 | 10寸 | 把 | 1 |
| 5 | 呆扳手 | 17~19 | 把 | 1 |
| 6 | 呆扳手 | 22~24 | 把 | 1 |
| 7 | 两用扳手 | 17mm | 把 | 1 |
| 8 | 两用扳手 | 19mm | 把 | 1 |
| 9 | 两用扳手 | 22mm | 把 | 1 |
| 10 | 两用扳手 | 24mm | 把 | 1 |
| 11 | 木榔头 | 2.5寸 | 把 | 1 |
| 12 | 穿心一字批 | 12寸（敲棒） | 把 | 1 |
| 13 | 螺丝一字批 | 小号 | 把 | 1 |
| 14 | 螺丝一字批 | 中号 | 把 | 1 |
| 15 | 螺丝十字批 | 小号 | 把 | 1 |
| 16 | 螺丝十字批 | 中号 | 把 | 1 |
| 17 | 水平尺 | 600mm | 把 | 1 |
| 18 | 直角尺 | LG-ZT300 12"/300mm | 把 | 1 |
| 19 | 卷尺 | 3m | 把 | 1 |
| 20 | 普通游标卡尺 | LG-W150 6"/0-150mm | 把 | 1 |
| 21 | 螺栓螺母 | M12×45 | 套 | 10 |
| 22 | 螺栓螺母 | M14×50 | 套 | 20 |
| 23 | 螺栓螺母 | M14×55 | 套 | 10 |
| 24 | 生料带 | 聚四氟乙烯 | 卷 | 4 |
| 25 | 石棉垫片 | DN25 | 片 | 10 |
| 26 | 石棉垫片 | DN32 | 片 | 10 |
| 27 | 石棉垫片 | DN40 | 片 | 10 |
| 28 | 石棉垫片 | DN50 | 片 | 10 |
| 29 | 螺旋紧线器(花篮) | 14寸 | 只 | 2 |
| 30 | 吊环 | 与螺旋紧线器配套 | 只 | 2 |
| 31 | 不锈钢管夹 | 夹Ф38 的管子 | 只 | 2 |
| 32 | 膨胀螺丝 | Ф10 | 个 | 4 |
| 33 | 安全帽 | 橘红色 | 顶 | 3 |
| 34 | 试压泵 | SB-2.5手动 | 台 | 1 |
| 35 | 货架 |
2.4×0.6×1.5(m) (分三层） |
个 | 1 |
