[规格型号]：	DB-QD/Z
[产品名称]：	强迫对流综合试件测试放热系数测试装置
[价　　格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微　　信]：	13817525788

产品介绍：

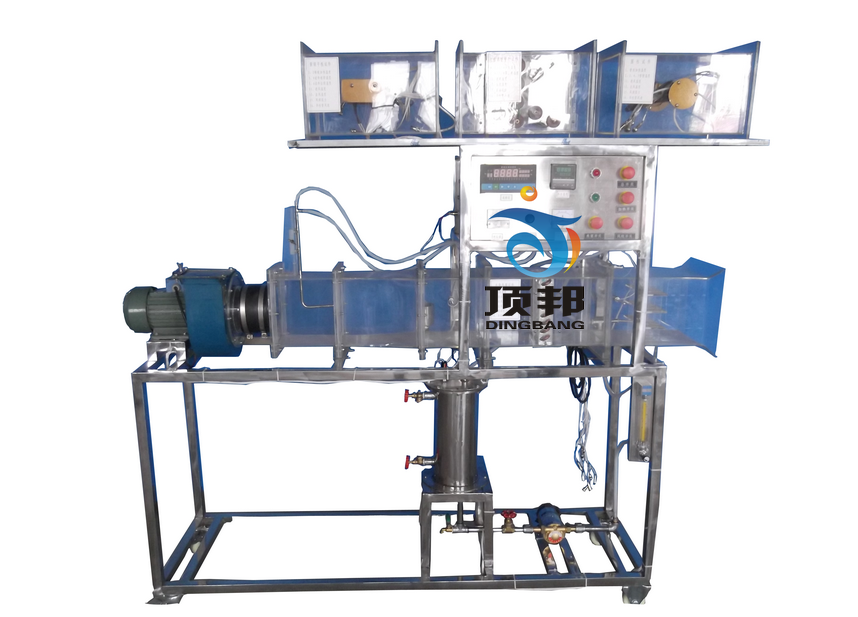

DB-QD/Z 强迫对流综合试件测试放热系数测试装置

实验目的：
1、强迫对流单管管外放热系数测试。
2、强迫对流管蔟管外放热系数测试。
3、强迫对流空气横掠平板及横掠旋转圆柱放热系数测试。
4、强迫对流空气通过水换热器换热系数测试。

主要配置：
离心风机，自动调节风门，组合式有机玻璃风洞，有机玻璃实验管段，有机玻璃叉排、顺排实验段，旋转圆柱体试件，紫铜平板试件，稳压电源配电位器调节加热功率，电流表，电压表，毕托管及差压传感器，热电阻测温，巡检仪显示温度、阻力、流量，不锈钢台架等。

技术参数：
输入电源：单相AC220V±10% 50Hz，功率5.0KW。
实验风道采用透明有机玻璃材质，分为风口段，实验段（实验段可拆卸更换），测试段等，之间采用法兰连接。
离心风机参数：风量1000 m3/h，风压1000 Pa，功率370W。
4、旋转圆柱试件，实验管规格：Φ32 ×250mm ，材质紫铜管。管内装有电加热器作为热源，功率300W，管壁嵌有四支热电偶以测壁温。
5、紫铜平板试件，规格：δ=4 mm，长度250mm，宽度150 mm，平板电加热器功率：≤500W。
6、气水换热器试件，通过水来加热气体，热水流过小型换热器而降温，空气通过小型换热器升温。热水通过电加热器来加热�；蝗绕髅婊�1.0m2，水流量16～160L/h，液体加热功率2.0KW。
7、管蔟管外放热试件：翅片式（铝轧片管）热管换热器，尺寸 Φ20 × 250mm ，材质紫铜管。采用叉排或顺排排列方式。
8、毕托管流量计配差压传感器：量程0—1000Pa，精度0.5级。
9、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。
10、万能信号输入巡检仪配合高精度数字显示表，显示温度、阻力、流速等实验全部测量参数，手动风门调节风量。
11、外形尺寸：2000×500×1700mm，外形为不锈钢可移动支架，带双刹车轮。

友情提示：

1、货品验收：阁下收货时请检查强迫对流综合试件测试放热系数测试装置的货品外观，核实强迫对流综合试件测试放热系数测试装置的数量及配件，拒收处于受损状态的强迫对流综合试件测试放热系数测试装置；

2、质保：顶邦将为阁下提供强迫对流综合试件测试放热系数测试装置产品说明书内的质保条件和质保期，在质保范围内提供对强迫对流综合试件测试放热系数测试装置的免费维修，超出条件承诺时提供对强迫对流综合试件测试放热系数测试装置的有偿维修；

3、退换货：阁下单方面原因导致的强迫对流综合试件测试放热系数测试装置选型错误或强迫对流综合试件测试放热系数测试装置购买数量错误，造成强迫对流综合试件测试放热系数测试装置的退换货要求，将不被接受；

4、货期：强迫对流综合试件测试放热系数测试装置的发货期为参考值，如您需要了解强迫对流综合试件测试放热系数测试装置的精确货期，请与顶邦的销售人员联系；

5、如阁下对强迫对流综合试件测试放热系数测试装置有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关强迫对流综合试件测试放热系数测试装置的咨询。
