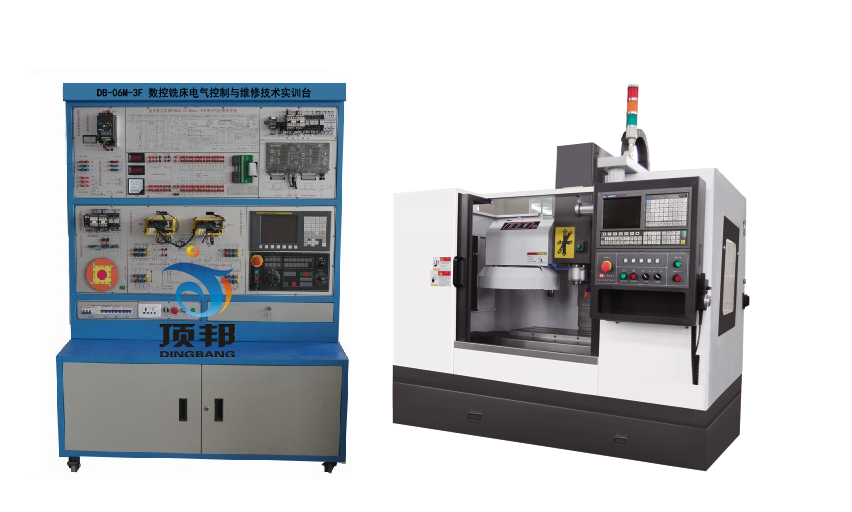

| 技术参数 | DB-VML535 | |
| *工作台尺寸 | ≥800×320mm | |
| 行程 | *X轴/快速进给 | ≥510mm/15M |
| *Y轴/快速进给 | ≥350mm/15M | |
| *Z轴/快速进给 | ≥420mm/10M | |
| *主轴转速 | ≥60-6000rpm | |
| *刀柄形式 | ≥BT40 | |
| 进给速度 | 8000mm/min | |
| T形槽宽 | 14mm | |
| T形槽间距 | 110mm | |
| 主轴端部到工作台距离 | 70-470mm | |
| 主轴中心至立柱距离 | 375mm | |
| 工作台最大承重 | ≥200kg | |
| 最小设定单位 | 0.001mm | |
| *重复定位精度 | ≤±0.0075mm | |
| *定位精度 | ≤±0.01mm | |
| *主电机 | ≥3.7KW | |
| 气源压力 | 4-6kgf/cm2 | |
| 机床外形尺寸 | ≥2000×1720×2500mm | |
| 重量 | ≥2600kg | |
| 序号 | 项目 | 培训内容 |
| 1 | 编程 |
1） 程式组成、坐标系介绍、五大机能介绍及讲解 2） 指令特别介绍讲解 3） 综上内容举例讲解 |
| 学员练习编程 | ||
| 2 | 操作 |
1) 机床整体结构、开机步骤、操作面板按键功能介绍 2) 加工程式编辑、操作讲解、学员练习编辑程式 |
|
1) 刀具补正方法及工件移动设定讲解及学员练习 2) 程式测试步骤讲解及学员练习 3) DNC操作方法及学员联系 4) 机床操作注意事项及防撞车注意事项 |
||
| 3 | 机械维护 |
1）机械结构介绍 ·主轴结构介绍 ·X、Y、Z轴结构介绍 ·刀库换刀机构介绍(加工中心) ·冷却及润滑系统结构介绍 |
|
1) 常见机械故障及维护： ·主轴异声 ·X、Y、Z轴异声及方向尺寸不准 ·油路故障排除 ·撞车处理过程 |
||
| 4 | 电器维护 |
1） 常见电器元件及符号介绍 2） 基本电器知识介绍 3） 机床CNC电器控制图讲解 |
|
1) 常见电器故障排除 ·常见处理方法 ·伺服报警处理 ·模组及主机板指示灯说明 2) 参数含义及修改方法，诊断DGN中信号查找及修改方法说明 |
||
| 5 | 测试 |
程式操作测试 机械、电器维护 |
| 序号 | 材料名称与规格型号 | 数量 | 单位 |
| 1 | 数控系统（采用FANUC 0I MF） | 1 | 台 |
| 2 | 机床实训控制台（采用铁质钣金喷塑结构） | 1 | 台 |
| 3 | VMl535A型实物铣床 | 1 | 台 |
| 4 | 手摇脉冲发生器（手轮）（安装在面板上） | 1 | 台 |
| 5 | 轴选、倍率开关 | 2 | 只 |
| 6 | 冷却泵电机 | 1 | 台 |
| 7 | 三相交流伺服电机（βis系列）(安装在实物实训上) | 3 | 台 |
| 8 | 交流伺服单元（βis系列，安装在面板上） | 3 | 台 |
| 9 | X、Y、Z轴正负限位、机床回零开关（安装在实物实训上） | 3 | 只 |
| 10 | 变频主轴电机（安装在实物实训上） | 1 | 台 |
| 11 | I/O板 | 1 | 块 |
| 12 | 分线器(FS-50BB) （安装在面板上） | 1 | 块 |
| 13 | 电压表6L2（0~450V）（安装在面板上） | 1 | 只 |
| 14 | 电压表85L17（0~450V）（安装在面板上） | 1 | 只 |
| 15 | 24V数字直流电压表（安装在面板上） | 2 | 只 |
| 16 | 灭弧器31TX1-31A03（安装在面板上） | 1 | 只 |
| 17 | 交流接触器CJX1-22（正泰）（安装在面板上） | 2 | 只 |
| 18 | 直流继电器MY2N（安装在面板上） | 4 | 只 |
| 19 | KT18-32（安装在面板上） | 3 | 只 |
| 20 | 断路器DZ47-60-C5（安装在面板上） | 2 | 只 |
| 21 | 漏电保护器DZ47LE-32（安装在柜上） | 1 | 只 |
| 22 | EL（安装在面板上） | 1 | 只 |
| 23 | 风机（安装在柜内）（安装在面板上） | 2 | 只 |
| 24 | 急�？兀ㄇ康纾ò沧霸诿姘迳希� | 1 | 只 |
| 25 | 急停开关（驱动）（安装在副面板上） | 1 | 只 |
| 26 | 钥匙开关（安装在副面板上） | 1 | 只 |
| 27 | 风机开关（安装在面板上） | 1 | 只 |
| 28 | 照明开关（安装在面板上） | 1 | 只 |
| 29 | 单相电源插座（安装在柜上） | 1 | 只 |
| 30 | RS232通讯�？椋ò沧霸诠癫嗝妫� | 1 | 只 |
| 31 | 电源指示灯（安装在柜上） | 1 | 只 |
| 32 | 信号连接线（安装在面板上） | 54 | 条 |
| 33 | 强电连接线（安装在面板上） | 26 | 条 |
| 34 | 直流24V电源（安装在柜内） | 2 | 台 |
| 35 | 650W变压器（安装在柜内） | 1 | 台 |
| 36 | 1500W变压器（安装在柜内） | 1 | 台 |
| 37 | 12W变压器（安装在柜内） | 1 | 台 |
| 38 | 钥匙（每套2把） | 1 | 套 |
| 39 | CAD/CAM软件光盘 | 1 | 张 |
| 40 | 操作说明 | 1 | 本 |
| 41 | 维修手册 | 1 | 本 |
| 42 | 参数说明 | 1 | 本 |
| 43 | 实训台指导书 | 1 | 本 |
