数控铣床装调与维修考核实训设备
[规格型号]： DB-08M-3E
[产品名称]： 数控铣床装调与维修考核实训设备
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
一、产品概述
智能制造是建设制造强国的主攻方向，数控机床是智能制造重要的组成部分，本系统是专门为职业院校、技工学校、职业教育培训机构研制的数控铣床装调维修技能实训考核设备，根据机电类行业中数控机床维修技术的特点，并结合数控机床装调维修工的技能鉴定要求，对数控机床电气控制及机械传动进行研究，针对实训教学活动进行了专门设计，包含了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，强化了学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力，适合机电类相关专业的教学和培训，也适合数控机床装调维修工、铣工等工种的考核与鉴定。

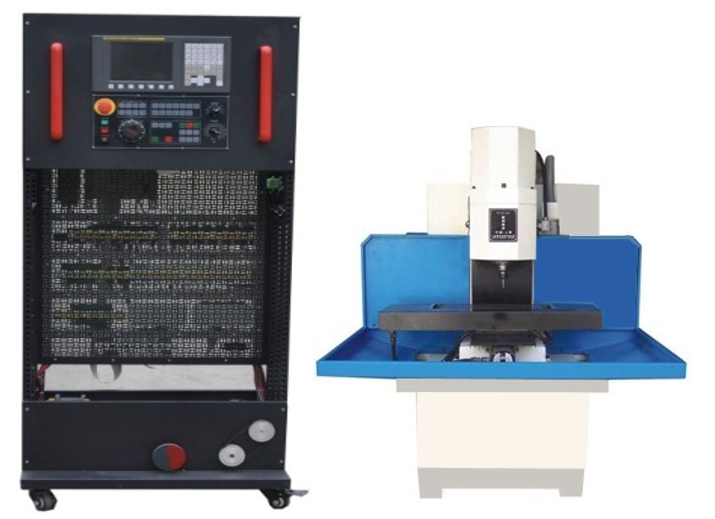

数控铣床装调维修实训系统实物图：
数控铣床装调与维修考核实训设备

二、产品特点
1.产品依据数控机床装调维修工职业及岗位的技能要求，结合数控机床维修技术领域的特点，能让学员在较为真实的环境中进行训练，以锻炼学员的职业能力，提高职业素养。
2.产品结合目前国内数控系统的使用情况，以及数控教学和设备的现状，提供了发那科数控系统，符合目前国内数控教学的现状和特点，为数控教学和实操训练提供支撑。
3.以实际工作任务为载体，根据工作任务开展过程中的特点划分实施环节，分系统设计、电气安装与连接、机械装配与调整、机电联调与故障排除、机床精度检测、机床试加工等几个真实工作过程的职业实践活动，再现典型数控机床电气控制及机械传动的学习领域情境，着重培养学员对数控机床的机械装调、电器安装接线、机电联调、故障检测与维修、数控机床维护等综合能力。
4.与实际应用技术相结合，包含数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，培训学员对数控机床装调的基本工具和量具的使用能力，强化学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力。
三、技术性能
1．输入电源：三相四线AC380V±10%  50Hz
2．装置容量：≤3kVA
3、漏电�；ざ鞯缌�≤30mA
4、漏电�；ざ鞣从κ奔�≤0.1S
5、故障考核：16项（智能型）
6、外形尺寸：800×600×1800mm（机床实训柜）
            1350×1400×1550mm （实物铣床）
7、具有数控铣床智能考核系统功能：
采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
 控制�？�(PC 控制终端或手持移动控制终端)和驱动�？�(智能故障设置驱动盒)分离， 避免复杂连线干扰控制器，系统更加可靠。
 驱动�？槟谥弥悄芄收仙柚每刂葡低�，配有专用新型无线数据传输�？�(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。
 手持移动控制终端采用 7 寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对 话友好。手持移动控制终端可控制任意一台带驱动�？榈氖笛瞪璞�。
 手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持 移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
 可通过 PC机或平板电脑 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与 学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)
 可自由设定任意一处有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置�？筛菪枨罄┱股柚� 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
 所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输�？槲尴咦橥�， 实现远程集中管理。
 用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
四、产品结构和组成
1．系统由机床实训柜、实物铣床等组成。
2．机床实训柜采用铁质亚光密纹喷塑结构，正面装有数控系统和操作面板，背面为机床电气柜，柜内器件布局与实际机床厂的模式一致。电气柜内的电气安装板为多功能网孔板，上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等；电气柜底部还设有变压器和接地端子等。
3．实物小铣床底座采用铁质亚光密纹喷塑结构，上方设有实物铣床安装平台，采用铸件结构，表面磨削加工；底座四周设有围边，可接溢出的润滑油和方便清理加工时留下的废屑。
4．系统采用三相四线AC380V交流电源供电，并设有漏电�；て骱捅Ｏ账康龋哂泄乇；ぁ⒍搪繁；ず吐┑绫；ぷ爸茫诘缪挂斐；虺鱿侄搪非榭鍪弊远�，保护人身和设备安全。
5．数控系统采用发那科厂家的主流数控系统，能满足不同类型机床的实训教学。
6．X、Y、Z轴由交流伺服电机驱动，运动方向上设有正负限位、参考点安全�；�；主轴由三相异步电机驱动，变频调速控制。
7．实物铣床由床身、主轴箱、进给传动系统和辅助装置等组成，具有实际加工能力，可对铁、铝、铜、PVC、有机玻璃等材料进行车削加工。通过对数控铣床的拆装训练，学员可掌握数控铣床水平度、平行度和垂直度的调整方法等，同时学会百分表、直角尺、游标卡尺等工量具的使用方法和机床机械精度的测量方法。
1）床身、主轴箱、工作台等均采用铸件结构，铸件经过时效处理、表面机加工和铲刮工艺等，确�；簿任榷�。
2）主轴箱由箱体、主轴、主轴电机等组成，可进行主轴箱的装配与调整、主轴电机的安装与调整等技能训练。主轴与主轴电机采用皮带联接，且具有张紧力结构，可进行张紧力调整。
3）X、Y、Z轴进给传动系统由滚珠丝杠螺母副、轴承、轴承支座、电机支座等组成，可进行丝杠预紧力调整、滚珠丝杠的装配与调整等技能训练
4）辅助装置由润滑系统、防护罩等组成。
5）实物铣床主要参数：
工作台面积 200×400mm
T型槽 10×3
工作台最大承重 50Kg
X向行程/滚珠丝杠形式 400mm/研磨、C5级、规格2005
Y向行程/滚珠丝杠形式 200mm/研磨、C5级、规格2005
Z向行程/滚珠丝杠形式 250mm/研磨、C5级、规格2005
X向快速移动速度 5m/min
Y向快速移动速度 5m/min
Z向快速移动速度 4m/min
主轴电机功率 1.1Kw
主轴端面至工作台的距离 70-290mm
主轴转速（变频） 100-4000rpm（无级调速）
选用刀具直径范围 1-16mm
刀柄形式 ER20
定位精度 ±0.02mm
重复定位精度 ±0.008mm
数控系统控制轴数 3轴
机床外形尺寸(长宽高) \重量 1350×1400×1550mm   \600Kg


五、实训项目
1．电路设计、设备安装和电路连接
（1）数控系统的安装、接线
（2）系统启�？刂频缏返纳杓朴虢酉�
（3）变频调速系统的电路设计、变频器、主轴电机的安装与接线
（4）交流伺服驱动系统的电路设计、驱动器、伺服电机的安装与接线
（５）冷却控制系统的电路设计、器件安装与接线
（６）急�？刂苹芈返纳杓朴虢酉�
（７）手摇脉冲发生器的接线
2．机械部件装配与调整
（1）滚珠丝杠螺母副的装配与调整
（2）X轴上拖板的装配
（3）Y轴上拖板的装配
（4）电机与联轴器的装配
（5）润滑系统的装配
（6）主轴箱的装配与调整
3．数控机床的功能调试
（1）数控系统的基本操作
（2）数控系统基本参数的设置与调试
（3）数控系统进给轴参数设置与调试
（4）数控系统主轴参数设置与调试
（5）驱动器参数设置与调试
（6）变频器参数设置与调试
4．机电联调与故障排除
（1）数控铣床机电联调
（2）数控铣床故障诊断与排除
5．数控铣床几何精度检测
6．数控铣床的程序编制与加工
（1）数控铣床编程
（2）数控铣床加工
7．数控机床的保养和维护
六、系统配置
表1：基本配置
序号 名  称 主要部件、器件及规格 数量
1 机床实训柜 800mm×600mm×1800mm 1套
2 实物铣床 1350×1400×1550mm 1台
3 数控系统 FANUC 0i MF Plus 1台
4 变频器 1.5KW 1台
5 伺服驱动 FANUCβi SV20 3轴
6 伺服电机 FANUCβis 4/4000 3台
7 电子手轮 手摇脉冲发生器 1只
8 主轴电机 1.1KW 1只
9 电器元件 漏电�；て鳌⒍下菲�、交流接触器、继电器、传感器、连接线等 1套
10 电气控制电路图 含故障点 1份
11 变频器说明书   1本
12 用户手册 FANUC 0I-F 3本
13 维修手册 FANUC 0I-F 1本
14 参数说明 FANUC 0I-F 1本
15 实验指导书   1本
16 智能考核系统�？� 含软件与硬件 1套


友情提示：

1、货品验收：阁下收货时请检查数控铣床装调与维修考核实训设备的货品外观，核实数控铣床装调与维修考核实训设备的数量及配件，拒收处于受损状态的数控铣床装调与维修考核实训设备；

2、质保：顶邦将为阁下提供数控铣床装调与维修考核实训设备产品说明书内的质保条件和质保期，在质保范围内提供对数控铣床装调与维修考核实训设备的免费维修，超出条件承诺时提供对数控铣床装调与维修考核实训设备的有偿维修；

3、退换货：阁下单方面原因导致的数控铣床装调与维修考核实训设备选型错误或数控铣床装调与维修考核实训设备购买数量错误，造成数控铣床装调与维修考核实训设备的退换货要求，将不被接受；

4、货期：数控铣床装调与维修考核实训设备的发货期为参考值，如您需要了解数控铣床装调与维修考核实训设备的精确货期，请与顶邦的销售人员联系；

5、如阁下对数控铣床装调与维修考核实训设备有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关数控铣床装调与维修考核实训设备的咨询。
