[规格型号]：	DB-ZL/JB
[产品名称]：	局部阻力系数测定实验装置
[价　　格]：	询价
[产品参数]：
[在线客服]：	QQ在线 QQ在线
[微　　信]：	13817525788

产品介绍：

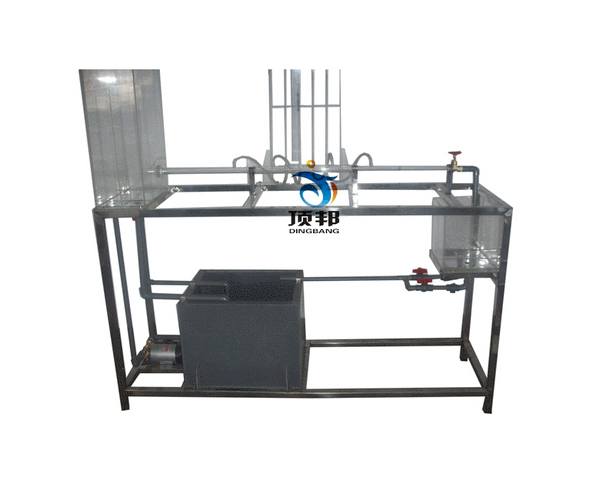

DB-ZL/JB 局部阻力系数测定实验装置

实验目的：
1、掌握测定管道局部水头损失系数的方法。
2、对圆管突扩突缩局部阻力系数的经验公式进行实验验证与分析。
3、加深对局部阻力损失机理的理解。
主要配置:
有机玻璃实验水箱、局部阻力管、测压管、水泵、蓄水箱、计量水箱、刻度标尺、秒表、玻璃温度计、自循环装置、阀门、不锈钢框架。

技术参数:
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz�？闪僮�。
2、实验水箱：容积40L，透明有机玻璃制作，带有稳压溢流口。
3、计量水箱：容积6L，透明有机玻璃制作，带计量刻度。
4、局部阻力管：φ30（内径24）mm，L=500mm；φ20（内径14） mm，L=400mm，透明有机玻璃制作，管道设有突缩与突扩等管段，在突扩管段上按3点法布置测点，突缩管段按4点法布置测点。
5、蓄水箱：500×400×400mm，材质PVC板。
6、静音环保型水泵：扬程：10m，流量：12L/min，功率：90W。
7、测压计由6根长650mm直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺方便读数，压差计内的指示液为水，无毒、操作安全。
8、实验所用的流体--水为全循环设计，充分节约水资源。
9、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
10、外形尺寸：1500×450×1500mm（长×宽×高），框架为可移动式设计，带脚轮及禁锢脚。

友情提示：

1、货品验收：阁下收货时请检查局部阻力系数测定实验装置的货品外观，核实局部阻力系数测定实验装置的数量及配件，拒收处于受损状态的局部阻力系数测定实验装置；

2、质保：顶邦将为阁下提供局部阻力系数测定实验装置产品说明书内的质保条件和质保期，在质保范围内提供对局部阻力系数测定实验装置的免费维修，超出条件承诺时提供对局部阻力系数测定实验装置的有偿维修；

3、退换货：阁下单方面原因导致的局部阻力系数测定实验装置选型错误或局部阻力系数测定实验装置购买数量错误，造成局部阻力系数测定实验装置的退换货要求，将不被接受；

4、货期：局部阻力系数测定实验装置的发货期为参考值，如您需要了解局部阻力系数测定实验装置的精确货期，请与顶邦的销售人员联系；

5、如阁下对局部阻力系数测定实验装置有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关局部阻力系数测定实验装置的咨询。
