交直流调速实训考核装置
[规格型号]： DB-TS03
[产品名称]： 交直流调速实训考核装置
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
DB-TS03交直流调速实训考核装置

交直流调速实训装置

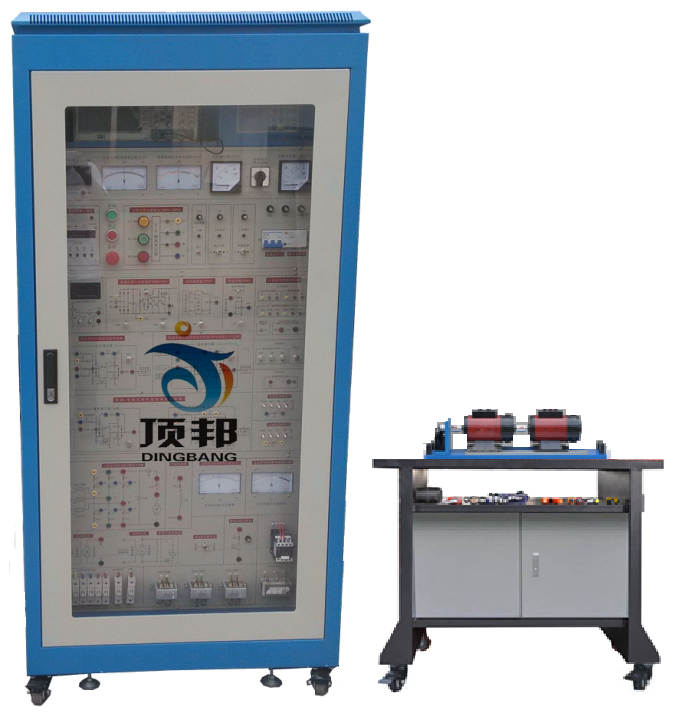

（设备参考图片，具体可按客户要求定做）

一、 概 述
“DB-TS02交直流调速实训考核装置”是针对维修电工高级和技师技能培训及考核而研制的，也可作为各职业院校《电力电子技术》、《电力拖动自动控制系统》、《交直流调速》等课程的实训设备，具有故障设置及故障排除功能。
二、 技术性能
1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz
2. 工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃） 海拔＜4000m
3. 装置容量：≤1.5kVA
4. 安全保护措施：具有漏电�；ぁ⒐鞅；さ裙δ埽踩苑瞎蚁喙乇曜�
三、 装置配备
1. 工业控制柜
控制柜设有玻璃门、直观清晰。最上部为示波器放置区。中间部分为控制模块安装区、电源控制及仪表区，仪表装有交直流电压表、交直流电流表，和数字转速表（实时数字显示电机转速，同时输出模拟量电压信号）；下部为变流功率�？椤⑷嗤奖溲蛊�、三相电流互感器及可调电阻负载等。
2. 调速机组
电机导轨：固定电机导轨，平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与发电机之间连接的同心度不超过±5丝，电机运行噪声小，导轨还带有便携式手柄和减振底脚。
测速光电编码器系统：测速采用增量式光电编码器，可以实现电机转速0～9999r/min的精确测量，转速表采用LED 显示；通过单片机实现转速数字信号与电压信号的线性转换V=f（n），能提供精确稳定的转速反馈电压信号，正反转输出电压对称性误差≤1‰，克服了采用测速发电机测速精度低、测量范围小、对称性差及非线性变化等缺点。
DQ09直流并（他）励电动机：220V、1.1A、185W、1500rpm。
DQ11三相绕线式异步电动机：220V、0.5A、100W、1420rpm。
DQ07-1直流发电机：200V、1.1A、220W、1500rpm。
3. 实训控制模块
给定调节�？�
提供0～±15V连续可调直流电源一组。
电源�？�
提供-15V、+15V、+24V直流电源各一组。
带电流截止负反馈的电压单闭环调节�？�
带电流截止负反馈的转速单闭环调节�？�
电压、电流双闭环调节�？�
转速、电流双闭环调节�？�
提供用于调速系统的速度、电流调节器（调节器I、II），实训时可以灵活改变系统的控制参数，观测不同的参数对系统的动态性能、稳态性能稳定性及相应时间等影响，系统无静差精度高达0.3%以上。
电压检测与反馈�？�(TVD)
输入0～300V，输出0～10V。
电流检测、反馈与�；つ？椋‵BC+FA）
输入0～2A，输出0～10V。
转速检测（光电编码器）与转速变换�？椋‵BS）
输入0～1500rpm，输出0～10V。
集成移相脉冲触发�？�
采用三相集成触发电路，抗干扰能力强，三相脉冲间隔均匀，移相平滑性好，产生双窄脉冲，脉冲移相范围为0～170°，配合晶闸管变流器模块，可完成三相全控整流、三相交流调压等实训。
保护电路�？�
具有主电路过流、短路等�；ぜ案婢�、指示并切断总电源功能。
励磁电源
提供220V/0.5A直流电源。
晶闸管变流器
提供6只功率晶闸管。
四、 实训项目
任务一：开环系统的调试
1. 电源相序的校对
2. 触发、驱动、检测、调节电路的调试
3. 开环调整（阻性负载）
4. 三相桥式全控整流电路
5. 三相交流调压电路
6. �；せ方诘魇裕ㄗ栊愿涸兀�，过流值的整定和截流值的整定
7. �；せ方诘魇裕ǖ缍涸兀髦档恼ê偷缁伦亓髦档恼�
任务二：闭环系统的调试
1. 初始相位角的调整
2. 确定各反馈量的极性、参考值
3. 保护环节调试（阻性负载），过流值的整定和截流值的整定
4. 保护环节调试（电动机负载），过流值的整定和电机堵转截流值的整定
5. 电压反馈系数整定
6. 电流反馈系数整定
7. 转速反馈系数整定
8. 电压单闭环直流调速系统
9. 转速单闭环直流调速系统
10. 转速单闭环交流调速系统
11. 带电流截止负反馈转速单闭环直流调速系统
12. 带电流截止负反馈转速单闭环交流调速系统
13. 电压、电流双闭环直流调速系统
14. 转速、电流双闭环直流调速系统
15. 转速、电流双闭环交流调速系统
五、 故障设置功能
1. 模拟三相同步信号缺相
2. 模拟晶闸管触发电路故障
3. 模拟晶闸管触发电路无偏移电压
4. 模拟直流调速中电压单闭环调速系统中调节器输出断路
5. 模拟直流调速中转速单闭环调速系统中调节器电流反馈输入端断路
6. 模拟直流调速中转速单闭环调速系统中调节器积分电容C短路
7. 模拟直流调速中双闭环调速系统中转速调节器的转速反馈输入端断路
8. 模拟交流调速中双闭环调速系统中转速调节器的转速反馈输入端断路
9. 模拟交、直流双闭环调速系统中电流调节器的输入端断路等
通过多个故障点排列组合，可模拟更多的故障情况。
