创新型测控传感器技术综合实验实训平台
[规格型号]： DB-855
[产品名称]： 创新型测控传感器技术综合实验实训平台
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

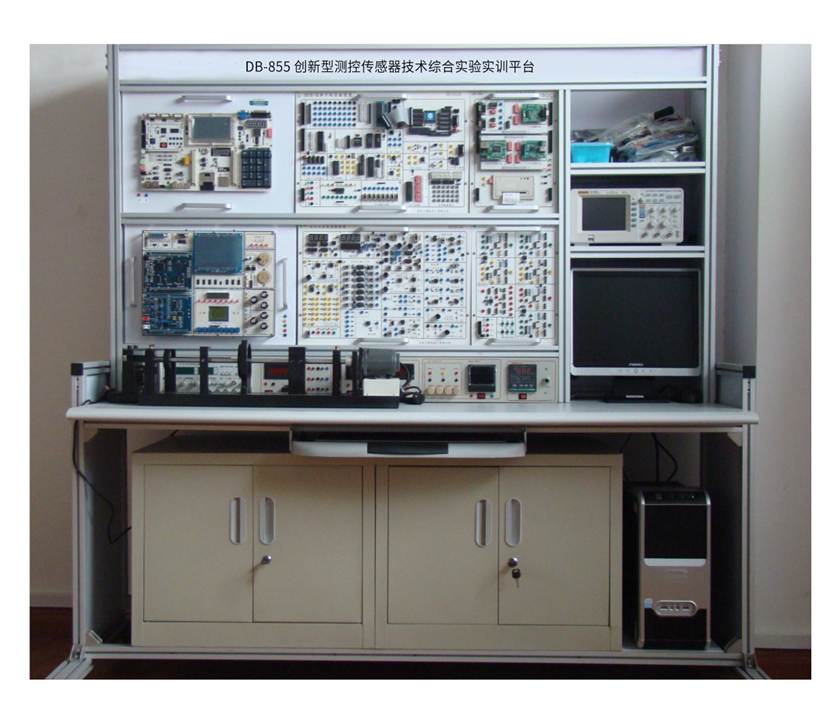

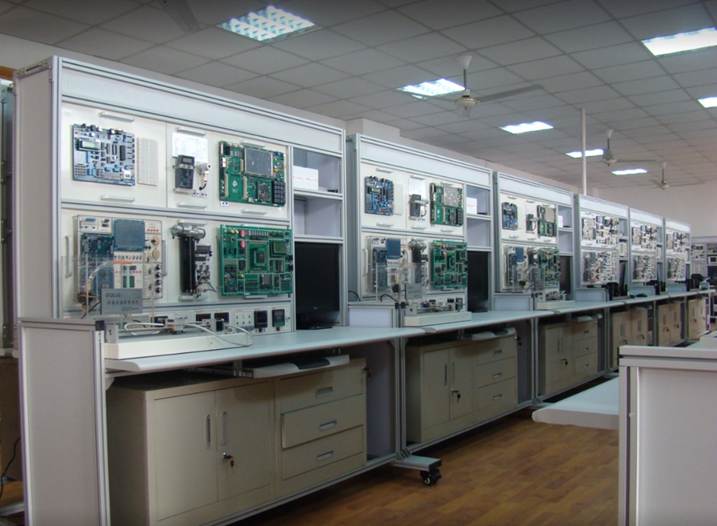

创新型测控传感器技术综合实验实训平台
创新型测控传感器技术综合实验实训平台

一、概述
1．创新型测控传感器技术综合实验实训平台能满足传感器与检测技术课程群的实验需求，并且具有占用空间小、挂箱设计规范、互换性强，从基本实验到构成完整系统在一台实验装置上便可以全部实现。避免了不同课程需要不同实验装置、占用空间大、难以构成完整系统、不方便实施综合性和设计型实验的麻烦。
2．创新型测控传感器技术综合实验实训平台能适应不同专业和不同层次的教学需要，可按不同需求选择不同的配置，并可根据用户的要求增添实验挂箱。
3．创新型测控传感器技术综合实验实训平台能完成传感器与检测技术相关课程实验，通过实验能掌握各种传感器原理、信号处理电路及检测方法。
4．传感器部分：包括压力、压电、应变、电容、霍尔、温度、光敏、气敏(酒、C0)、电涡流、光纤位移、长光栅位移、差动变压器、光电耦合等各种常见传感器。
5．检测部分：利用工业实际中广泛采用的成熟电路完成对各种传感器信号的拾取、转换、调理、采样、存储、解算、控制及显示等处理电路，实验装置充分考虑抗干扰及可靠性技术的应用，学生可以学以致用。
6．创新型测控传感器技术综合实验实训平台有利于广大学生对书本知识的理解和深化，在完成传感器与检测技术等一系列基本实验后，便能掌握传感器与检测技术课程群所要求的基本原理、操作技能和动手能力。若再完成一个或几个综合型实验，则对系统有一个较为全面的认识，形成基本的解决实践问题的知识体系。如果能进一步完成设计型乃至创新型实验，则将形成解决实践问题的能力和积累解决实践问题的经验，进而培养其创新精神和创新能力。
二、特点
1．模块化设计：采用标准的�？榛杓疲銮肯低车慕峁剐院突セ恍�。
2．总线标准：建立统一的内总线和接口约定，以实现最灵活的个性化配置、扩展和系统管理。
3．可更换的核心系统：为适应不同厂家的处理器、不同种类的处理器，通过改变系统核心卡来实现使用不同家族的单片机或者是不同种类的处理器(如MCU、DSP、ARM)等来组成系统。
4．快速连接线设计：提供三种连线方式
①采用金质缩紧孔单线接线；
②采用排线集中接线；
③自动免连线模式接线。各�？樵谏杓剖本谌肴至叻绞接谏杓乒�。
5．一机多用：采用实验现场与实验准备室相结合的设计构思，在实验装置上仅配备最常用的�？椋谑笛樽爸媚诜胖么纬Ｓ媚？�，在实验准备室中放置其他�？�。由此实现了该实验装置能够实现一机多用、便于扩展和综合的目标。
6．接近工程实际：实验装置上采用多种工业型传感器，既可以用来完成传感器原理、结构与调理电路的教学，也可以用解决工业工程和过程中的实际问题。
7．学以致用：构成实验装置中的智能仪器的各�？�，在其设计时充分体现实际系统的抗干扰设计技术和可靠性设计技术，其核心卡可作为实际智能仪器的核心单元。实验装置中信号转换与信号调理电路采用工业和工程实际中所采用的成熟电路。实验装置中使用的各种数字信号处理方法，采用典型的也是未来实践系统首选的数字信号处理手段，具有很强的工程实用特征。
8．持续发展：结合单片机、嵌入式单片、FPGA／CPLD、DSP及ARM知识可以将检测系统或智能仪器提高到更高的层次。
9．智能仪器仪表设计：结合工程实际给出了一个将常规仪器实现智能化的实例。
1 0．虚拟仪器仪表设计：结合数据采集卡设计虚拟仪器仪表。
11．研究与创新能力培养：实验装置中选用的几项综合型实验，是典型的检测仪表或工业应用系统的微型化，既能够使学习者领略检测技术的典型应用和掌握成熟可靠的检测系统的设计技术，又是培养和发挥学生创新能力、开展创新实验的实验平台。
l 2．开放式设计：实验装置中的软、硬件及系统均按照全开放的思想进行设计，以便于学生开展研究型和创新型的实验。
1 3．最小知识单元：为每个模块均可拆分到该知识层次的最小知识单元。
三、适用范围
实验台主要针对高校大学生课程设计、毕业设计和电子设计竞赛的开发平台，体现了灵活、开放、创新、综合、跨领域、跨专业的设计理念。其功能扩展模块覆盖了多个专业多门课程，适合电子类、通信类、自动化类、计算机类、机电类、测控仪器类等专业的学生进行综合、创新设计。
四、结构简介
本装置由控制屏，实验桌、活动挂箱及扩展�？�、实验箱组成。实验台美观大方，尺寸可选；活动挂箱包括CPU挂箱、接口挂箱、对象挂箱、ARM挂箱、DSP挂箱；其功能扩展�？楦哺橇硕喔鲎ㄒ刀嗝趴纬蹋珻PU类、通用接口类、人机界面类、信号变换隔离类、通信类、执行机构类、传感器类共40多项。
五、技术指标
1．输入电源：单相三线220V±10％50Hz
2．工作环境：温度10℃～+40℃相对湿度<85％(25℃)海拔<4000m
3．绝缘电阻：大于3MΩ
4．漏电�；ぃ郝┑缍鞯缌鞑淮笥�30mmA，动作时间不大于0．1秒
5．装置容量：<200VA
6．外形足寸：1620mm×750mm×1600mm，以实物为准。
六、装置的配备及技术性能
本装置主要由实验控制屏和实验桌两部分组成。
（一）实验控制屏
A.电源及�；ぬ逑�
（1）直流稳压电源，每套功能配置如下：
①±5V／lA，±12V／1A和±15V／1A各两路，均具有短路软截止自动恢复�；すδ�；
②O～3OV／1A连续可调电源一路，具有短路软截止自动恢复�；すδ�，带数显电压表切换指示；
③0~20mA连续可调恒流源、具有开路�；すδ埽灾甘竟δ堋�
（2）实验装置设有漏电�；�，控制屏若有漏电现象，漏电流超过一定值，即切断电源，对人身安全起到一定的�；�。
B．仪器仪表
1、直流数字电压表：200mV,2V,20V三档可调。
2、直流数字电流表：范围0~200mA，三位半数显，配合可调恒流源使用。
3、DDS函数信号发生器（频率范围：0.01Hz ~ 5MHz,液晶屏显示）
无量程限制：全范围频率不分档，直接数字设置；波形精度高：输出波形由函数计算值合成，波形精度高，失真��；可以通过一个按键直接控制仪器信号的输出和停止，扫描特性：具有线性扫频和对数扫频功能，扫描起止点任意设置；存储特性：可以存储10组用户设置的仪器状态参数，可随时调出重现；操作方式：全部按键操作，LCD1602液晶英文显示，直接数字设置或旋钮连续调节。
◆    信号输出
输出波形 正弦，方波（占空比可调），三角波，锯齿波，四脉方列、八脉方列。
输出幅度       ≥10Vp-p(空载)
输出阻抗       51Ω±10%
直流偏置 ±3V
 频率范围                 0.01Hz ~ 5MHz
频率分辨率    0.01Hz(10mHz)
频率准确度±5×10-6
频率稳定度±2×10-6/3小时
正弦波失真度  ≤0.8% (参考频率 1kHz)
三角波线性度        ≥98% (0.01Hz~10kHz)
方波上升下降时间≤100ns
方波占空比范围 1%~99%
输出衰减 0dB、20dB
u  TTL 输出
频率范围          0.01Hz ~ 5MHz
幅度>3Vp-p
扇出系数>20 TTL负载
u  扫频功能
扫描方式        线性扫描、对数扫描
频率设定范围       0.01Hz ~ 5MHz
频率扫描范围       M1预设频率~M2预设
扫描速率1s~99s/步进
4、功率放大器�？�
双声道输出（左右通道输入、输出端子全部开放引出），内置开关电源，输出功率达15W+15W，峰值可达30W+30W，可接两个4-8欧10-100W的扬声器，信噪比极高。
5、计数器：计数范围：0-4294967295, 输入幅度：0.5Vp-p~20Vp-p,液晶屏显示。
6、频率/转速表：频率测量范围0~60MHz，转速测量范围1～9999rpm,输入幅度：0.5Vp-p~20Vp-p, 液晶屏显示；
7、温度控制器，加热源：提供一只XMTD3000温度控制器，可以显示设定温度和当前温度。
8、数据采集卡，配套相应PC机上位软件，用于电信号的采集、处理、显示:
(1)USB2.0 总线接口， USB2.0 full speed，12Mbps。
(2)支持采集卡重命名，单台PC可以同时连接多块采集卡；支持UID指示，快速找到对应的采集卡。
(3)模拟量输入部分主要由输入通道选择器、放大器、低通滤波器、ADC、AI 缓存区等部分组成 。
(4)具有自动校准功能，不需要外部的任何信号和设备的辅助，在外部信号连接时也能完成增益误差和偏移误差的校准。
(5)支持分组采样模式和序列采样模式，支持单通道和多通道采样，支持软件触发方式。
(6)具有 1k 个波形点缓存空间，支持单点输出、有限点单次输出、有限点多次输出、有限点连续输出等多种不同应用场合。
(7)支持直流输出和波形输出两种操作模式，直流输出模式采用手动方式设定 DAC 的输出电压值，波形输出模式可以根据预设定的波形点、更新频率、重复次数等产生 快速脉冲波形和周期波形。
(8)提供波形生成器功能，能够产生正弦波、方波、三角波、锯齿波等各种周期性和非周期性波形，能够设置波形的幅度、频率、相位、占空比等参数。
(9)支持波形显示功能 , 显示区域支持使用鼠标滚轮放大和缩小波形，进行左右拖动波形。
(10)AI �？榫哂卸懒� 10K 点数据缓存，AO �？榫哂卸懒� 1K 点数据点硬件缓存。
(11)支持采样数据实时保存功能，支持 TXT、CSV、TDM 三种文件类型。
(12)支持固件在线升级，支持Windows XP/Win7/Win8/Win10 32 位和 64 位操作系统。
(13)提供DLL库函数支持二次开发，便于用户的编程和硬件的升级。
(14)提供labview、Qt、matlab、VC++、python 等例程和API编程说明。
(15)规格参数:
1、电压源输出
(1)3.3V电源:精度±3，最大电流150mA。
(2)5V电源:精度±5，最大电流200mA。
2、使用条件
(1)工作电压：5V(USB 总线供电)
(2)工作电流：100mA
(3)工作温度: -20 to 70 °C
(4)存储温度: -55 to 105 °C
(5)工作湿度: 5 to 95 RH，不结露
(6)存储湿度: 5 to 90 RH，不结露
3、AI 模拟量输入
(1)输入通道:8 路单端
(2)ADC分辨率:12Bit
(3)最大总和采样率:100KS/s
(4)硬件缓存:10k个采样点
(5)采样模式:单次采样，序列采样，分组采样，伪同步采样
(6)触发源:软件触发
(7)输入量程:0-5V
(8)输入阻抗>1 GΩ
(9)CMRR：56dB
(10)绝对精度：满量程典型值 20mV
4、AO 模拟输出
(1)输出通道: 2 路（同步）
(2)输出范围: 0-5V
(3)DAC分辨率:12bit
(4)更新速率: 1S/s-100KS/s，两通道独立
(5)AO FIFO: 1k 个采样点
(6)触发源:软件触发
(7)输出阻抗: 0.2Ω
(8)输出电流: ±10 mA
(9)压摆率: 0.5V/μs
(10)绝对精度: 满量程典型值 20mV
5、DI数字量输入
(1)DI 通道数量：6 路
(2)上拉电阻：4.7K
(3)逻辑电平标准：5V COMS，兼容 TTL
(4)输入电压范围：0-5V
(5)VIH    最小值：2.4V
(6)VIL     最大值：0.8V
6、DO数字量输出
(1)DO通道数量：6 路
(2)输出阻抗：30 欧
(3)逻辑电平标准：5V COMS
(4)输出电压范围：0-5V
(5)VOH最小值：4.5V
(6)VOL最大值：0.3V
(7)驱动电流：每路 IO最大值   10mA
所有IO：累计最大值50mA

C．传感器由多种传感器和信号调理�？樽槌�
（1）转动源部分：转动源、霍尔传感器、光电传感器；应变片称重传感器；可更换的传感器：差动变压器传感器、电容传感器、涡流传感器、霍尔位移传感器、磁电式传感器、光纤位移传感器、湿敏传感器、酒精传感器。
（2）振动源部分：应变片振动台、压电电传感器；
（3）气体压力传感器部分：气压源、两气压计、气体压力传感器。
（4）热敏电阻传感器，热电偶传感器，PTl00铂电阻等。
5、三轴数采振动源模块
三轴数采振动源�？�
三轴数采振动源模块由独立振动器、固定盒、振动板、固定支架板，振动传感器检查等组成，配合信号发生器、功放�？榭梢跃返鹘谡穸群推德省Ｓ氪车�“平行金属片振动系统”相比较，“三轴数采振动系统”具有更好的幅频响应特性和相频响应特性：

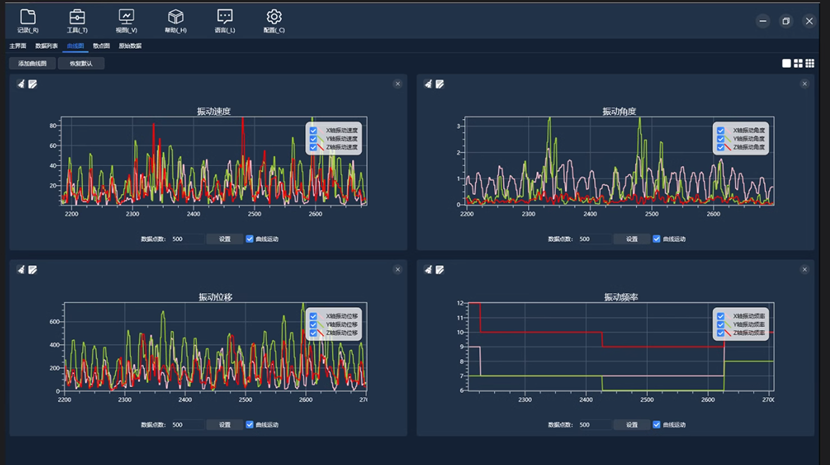

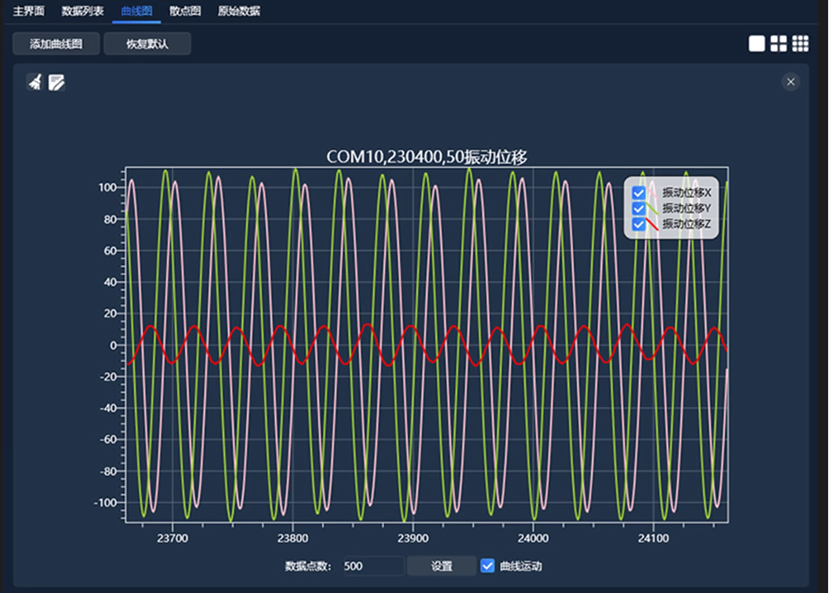

提供可视化的振动数据分析软件（同时支持手机和PC机）
软件支持曲线图，散点图，支持三轴振动，位移，速度，加速度，频率检测，软件同时支持手机和PC机。支持数据导出，matlab振动分析，支持蓝牙5.0。
1737082783517
可视化的振动数据分析软件
可视化的振动数据分析软件
可视化的振动数据分析软件

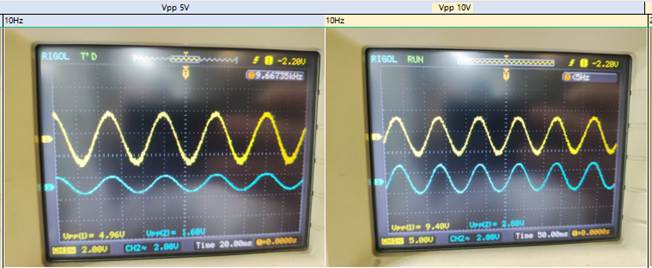

幅频响应特性对比:
市场上常见的平行金属片振动系统：
在整个测试频率范围（0~30Hz）内，当输入信号频率从低到高变化时，线性霍尔传感器的输出幅度波动剧烈。而且，当输入为 10V/10HZ 的信号时，输出信号幅度会出现明显的失真现象。
幅频响应特性对比
我们的三轴数采振动源系统：
在低频段（0~30Hz），该系统展现出出色的幅频响应特性。具体而言，当输入信号频率从低到高逐渐变化时，线性霍尔传感器的输出幅度会随之调整，其变化过程相当平稳。这意味着在低频范围内，系统能够很好地对输入信号进行响应，为用户提供稳定的性能体验。
三轴数采振动源系统

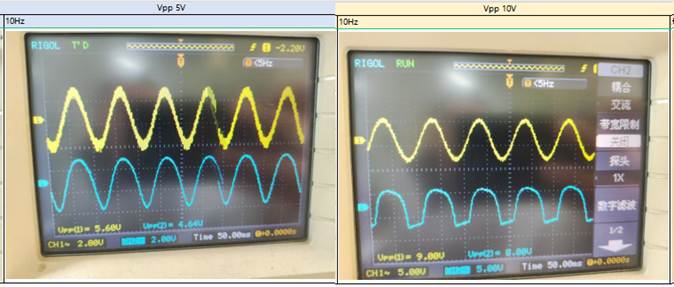

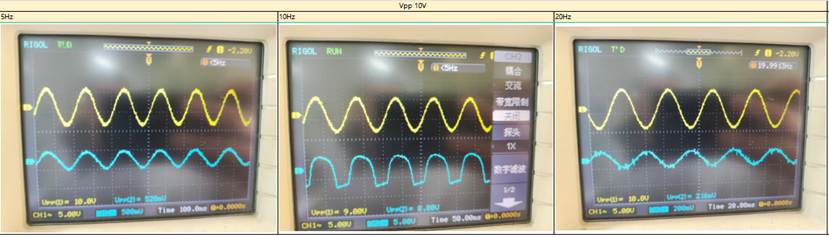

相频响应特性对比:

市场上常见的平行金属片振动系统：
在低频段（0~ 30Hz），随着输入信号频率由低升高，线性霍尔传感器输出信号相位与输入信号相位偏移较大。
平行金属片振动系统
我们的三轴数采振动源系统：
在低频段（0~ 30Hz）表现出较好的相频响应特性，随着输入信号频率由低升高，线性霍尔传感器输出信号相位基本与输入信号相位一致。
三轴数采振动源系统

D.嵌入式多功能虚拟仪器测试系统：
(1)2通道，50MSa/s实时采样率，20M带宽。8位~13位垂直分辨率。
(2)数据记录仪：支持72小时上位机无纸记录仪功能，采样间隔1 秒~1小时。
(3)频谱分析仪：可以通过扫频，记录过程的频率和放大倍数数据，绘制频率响应曲线。
(4)提供 GPIO 接口，自带PWM输出，频率、占空比可调。
(5)FFT快速傅里叶变换，提供矩形窗，Hanning，Hamming，Blackman等窗函数。
(6)支持过程录制存档和回放,支持波形图片导入与实时波形对比参考。
(7)支持XY模式李萨如图形，支持波形及数据报表的打印功能。
(8)测量量历史变化趋势统计和分析功能。
(9)支持波形多点测量，自动显示标记点的时刻值以及相邻两个编号之间的时间差值。
(10)支持系统设置导入、导出功能，这样方便针对不同实验设定不同的设置，一键导入。
(11)支持最高500帧PC缓存，支持数据缓冲区预览和鼠标滚轮操作。
(12)集成Pass/Fail检测功能，开源硬件接口支持DIY�？槔┱�。
(13)支持各种电流钳和其他物理量自定义探头。
(14)提供通讯接口协议，支持C#、Python、Matlab、LabVIEW等多种语言二次开发。
(15)USB 2.0 接口直接从PC取电，不需要额外配备电源，方便携带。
(16)支持安卓手机/平板/ PC电脑,支持Android和WINDOWS操作系统。
(17)软件支持中、英文两种语言，相比多级菜单的常规仪器，操作更加快捷、方便。
E．实验挂箱及实验模块，挂件尺寸：468*330mm
（1）控制器单元挂箱：配有8051单片机�？�、C8051嵌入式单片机�？�、其他CPU外围单元、译码�？椤⒑统Ｓ媒涌谀？�。
（2）信号转换单元挂箱，挂件尺寸：234*330mm
配有8位并行AD�？�、12位并行AD�？�、8位并行DA�？�、12位并行DA�？�、I／O口扩展�？椤⒆荒？�(�？镻CB板尺寸：176*90mm)
（3）通信与打印机单元挂箱，挂件尺寸：234*330mm
配有RS232／RS485通信�？椤SB通信�？�，网络控制器�？椤AN总线�？�(模块PCB板尺寸：176*90mm >)、打印机放在挂箱底板上
（4）键盘与显示单元挂箱，挂件尺寸：234*330mm
配有显示(静态显示、动态显示、液晶显示)�？椤�16*16点阵显示�？椤�4X4键盘�？�(�？镻CB板尺寸：176*90mm)
（5）对象控制单元挂箱（一），挂件尺寸：234*330mm
配备有开关量输出�？�、开关量输入模块、光耦隔离模块、继电器�？� (�？镻CB板尺寸：176*90mm)
（6）对象控制单元挂箱（二），挂件尺寸：234*330mm
配备有IC卡读写模块、步进电机�？�、直流小电机模块、语音处理模块、交通灯�？椤� PWM调制�？�(模块PCB板尺寸：176*90mm)
（7）ARM单元挂箱，挂件尺寸：468*330mm
配有完成ARM实验的基本�？�
（8）信号与系统实验挂箱468*330mm
（9）自控原理与计算机控制挂箱�？椋娇椋阂弧�468*330mm；二、234*330mm）
（10）测控电路实验挂箱�？椋娇椋阂弧�468*330mm；二、234*330mm）
七、实验挂箱具体硬件资源
1．控制器单元挂箱：挂箱主要用于插接不同的CPU�？�。挂箱上包含了CPU模块的接口插座和基本实验电路及系统扩展电路，可单独完成大部分的基本实验，挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱连接。挂箱上的资源如下：
（1）8155接口模块
（2）8255接口�？�
（3）8279键盘显示接口�？�
（4）8253可编程定时器模块
（5）硬件看门狗电路�？�
（6） I2C EEROM�？�
（7）8250模块
（8）8251�？�
（9）I2C存储器�？�
（10）I2C时钟�？�
（11）单次脉冲�？�
（12）93C46串行EEPROM�？�
（13）红外线收发�？�
（14）DS18B20数字温度传感器�？�
（15）开关量输入�？�
（16）关量输出�？�
控制器单元挂箱支持CPU�？楹鸵肼肽？椋�
�？槊� 功能指标
51系列CPU�？� 支持80C31、80C51，含32K SRAM、64K ROM组成数据总线、地址总线和控制总线
Cygnal51CPU�？� 采用美国Cygnal公司的嵌入式单片机C8051F020芯片，含32K SRAM，组成数据总线、地址总线和控制总线
译码模块 采用LATTICE公司的ispLSI1016E完成整个系统的译码工作
2.信号转换单元挂箱：
挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和控制器单元挂箱信号连接。
挂箱支持的�？椋�
�？槊� 功能指标
8位并行AD�？� 由AD0809模数转换电路组成8路8位AD。
8位并行DA�？� 由两只DA0832数模转换电路组成2路8位DA。
12位并行AD�？� 由AD574模数转换电路组成12位AD。
12位并行DA�？� 由TLV5613数模转换电路组成12位DA。
I/O 扩展�？� 由两块74LS244芯片扩展成16路并行输入电路。
由两块74LS273芯片扩展成16路并行输出电路。
用74LS164芯片组成串转并输出电路。
用74LS165芯片组成并转串输入电路。
转换�？� 用LM311实现V/F电路和F/V电路
用TLC549芯片组成串行AD转换电路。
用TLC5615芯片组成串行DA转换电路。
3．通信与打印机单元挂箱：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接，打印机装在挂箱的底板上。
挂箱支持的�？椋�
模块名称 功能指标
RS232/RS485/CAN总线通信�？� 由MAX232芯片组成RS232通信电路，MAX485芯片组成RS485通信电路。
由SJA1000芯片和TJA1050芯片组成CAN总线电路。
USB通信�？� 由1581芯片组成USB2.0通信模块
网络控制器�？� 采用RTL8019AS芯片
4．显示与键盘单元挂箱：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接。
挂箱支持的�？椋�
�？槊� 功能指标
静态显示�？� 由74LS164芯片驱动
动态显示�？� 采用8位8段LED数码管。
液晶显示�？� 提供128*64点阵的液晶显示屏
CPLD�？� 采用LATTICE公司1032芯片
4*4行列式键盘 公共键盘
5、对象挂箱(一) ：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接。
挂箱支持的�？椋�
模块名称 功能指标
继电器�？� 由两个5V继电器、2个12V继电器和2个24V继电器组成。
光耦隔离�？� 由3个TLP521-4芯片组成12入12出。
LED显示模块 用16个LED灯组成逻辑电平测试电路
开关量模块 用16个按键组成高低电平输出电路
6、对象挂箱(二) ：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接。
挂箱支持的�？椋�
�？槊� 功能指标
IC卡读写�？� I2C总线实现IC卡的读写及识别
直流电机 带驱动小直流电机，测速部分由1个霍尔传感器组成
步进电机 采用四相步进电机，带驱动电路
交通灯�？� 采用16个LED灯和四位数码管组成。
语音处理�？� 采用1730专用语音芯片组成
PWM调制模块 由324运放芯片组成,用于小直流电机调速
ARM单元挂箱
架构 ARM Cortex-A7
核心数 4核
主频 1.2GHz
内存 1GB DDR3
存储 8GB eMMC
尺寸 68*45mm
连接方式 板对板连接器
电源管理 AXP221S
工作电压 5V
工作温度 -40℃~ +85℃
工作湿度 10-90％RH无凝露
操作系统 Linux3.10+QT5.9
功能 数量 参数
LCD ≤2 最大RGB888 24位，最高支持1920x1080@60fps；
HDMI 1 HDMI 1.4，支持1080p@60fps；
HDCP 1.2 加密�；ぃ�
LVDS 1 2个8位数据通道，2个时钟通道，最大支持1920x1080@60fps
MIPI_DSITBD 1 MIPI DSI V1.01&MIPI D-PHY V1.00，4个数据通道，最大支持1080p@60fps
TVOUT 4 4通道CVBS输出，支持NTSC和PAL制式
CAMERA ≤2 CSI0：1个8/16位并行接口（DVP），最大支持5-Megapixel，支持1080p@30fps
CSI1：1个8/16/24位并行接口（DVP），最大支持5-Megapixel，支持720p@30fps
TVIN 4 4通道CVBS输入，支持NTSC和PAL制式
SD/MMC/SDIO ≤4 最高支持 50MHZ的SD和SDIO卡的1 位或 4 位传输模式规范
SD/MMC/SDIO0 ：4位数据总线（烧写用）
SD/MMC/SDIO1 ：4位数据总线
SD/MMC/SDIO2 ：8位数据总线（核心板eMMC占用）
SD/MMC/SDIO3 ：4位数据总线
USB HOST 2 USB 2.0 （最高支持 480 Mbps）
USB OTG 1 USB 2.0 （最高支持 480 Mbps）
IIS/PCM ≤2 最高支持2个 I2S Audio；
AUDIO CODEC 1 1路差分PHONEOUT，1路立体声耳机输出 ,1*MIC,1*LINEIN
UART ≤8 每个最高支持 115200
UART0 ：3线，debug口
UART1 ：8线串口
UART2/UART3 ：5线串口
UART4/UART5/UART6/UART7 ：3线串口
SPI ≤4 全双工同步串行接口，最大时钟频率为100MHZ。它可配置为支持主 / 从模式，有2个片选来支持多个外设。
IIC ≤5 最大支持400Kbps
Ethernet ≤2 1路10/100Mbps自适应；
1路10/100/1000Mbps自适应
PWM ≤8 支持PWM output和capture input
JTAG 支持
KeyPad Port 支持 Up to 8*8；
KEYADC ≤2 6位，2通道，输入电压范围0-2V，用于模拟按键检测，转换速率最高可达250HZ
SMCTBD ≤2 支持ISO/IEC 7816-3:1997(E) 及EMV2000(4.0)标准
CIR ≤2
SATA 1 最大支持3.0Gbps


8、DSP CPU 挂箱:
资源�？� 介绍
电源模块 使用TD6821电源管理芯片，可生成3.3V和1.9V直流电压
供系统使用。在该�？橹刑峁┝�2个电源输入口，一个是 MiniUSB接口，另一个是DC5V火牛接口。
数码管显示模块 使用74HC164芯片，可扩展IO，只需2个IO口即可控制数
码管的8个段选数据口，采用的是共阴数码管。
RS485模块 使用MAX3485芯片，可实现RS485通信
CAN�？� 使用TJA1040芯片，可实现CAN通
RS282�？� 使用MAX3232芯片，可实现RS232通信
TF Card接回 可实现TF卡写入和读取等操作
LED�？� 使用了7个LED灯，可实现流水灯、交通灯等控制
EEPROM�？� 使用AT24CO2芯片，可实现IIC-EEPROM功能，存储的数据掉电不丢失
SRAM�？� 使用IS62WV12816芯片，可实现外部SRAM的扩展功能，最大可扩展到1MB
模式选择
 		 BO0T模块选择端子∶TMS320F28335芯片的启动方式选择端子，通过拨码开关不同状态选择不同启动模式，默认选用FLASH启动
液晶屏接口 可直接插入LCD1602/LCD12864液晶屏
主控芯片 TMS320F28335芯片，核心控制器，主要学习其内部资源的使用
引脚 将主芯片的88个GPIO、外设接口、5V/3.3V电源口全部引出
直流电机�？� 使用TC1508S芯片，可控制2路直流电机和1路四线双极性步进电机
继电器�？� 使用直流5V继电器，建议在低压段控制，不要使用高压220V，以免造成人身安全问题
蜂鸣器�？� 使用无源蜂鸣器，可实现报警、音乐播放等功能
步进电机模块 使用ULN2003芯片，可实现1路五线四相步进电机控制，还可用于驱动直流电机
温度采集接口 可连接热敏电阻探头传感器测温
ADC模块 使用芯片内部ADC，测试电位器电压值
DAC模块 使用TLV5620芯片，将数字信号转换为模拟信号输出，可
输出4路模拟信号
复位按钮 当系统瘫痪或需要重启系统时可操作此按钮
JTAG接口 使用标准的2*7双排公头，可将DSP仿真器插入此口
按键�？� 使用3*3矩阵键盘，可用于数据的输入等控制
音频�？� 使用TLV320AIC23芯片，可实现音频播放、录音等功能

八、装置的配备表
序号 名称 单位 数量 备注
1 实验控制屏 套 1
2 实验桌 张 1
3 挂箱与�？� 套 1 传感器由多种传感器和信号调理�？�
三轴数采振动源模块
控制器单元挂箱
信号转换单元挂箱
通信与打印机单元挂箱
键盘与显示单元挂箱
对象控制单元挂箱（一）
对象控制单元挂箱（二）
ARM单元挂箱
信号与系统实验挂箱
自控原理与计算机控制挂箱
测控电路实验挂箱�？�
DSP CPU 挂箱
4 常用工具 套 1 一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；尖嘴钳1把。
5 实验说明书 套 1 指导学生实训
6 开放实验室信息管理系统 套 1 附一
7 传感器原理与应用技术多媒体课件教学系统 套 1 附二
附一：开放实验室信息管理系统：
▍AI 赋能：灵活安全的智能教育中枢
全新打造的 AI 子系统 遵循"以人为本"原则，支持学校按需对接多类型AI服务商。核心优势：
✅ 开放兼容：首批支持 OpenAI 接口，兼容 Ollama/LiteLLM 等开源模型及 Groq/Azure 等商用服务
✅ 数据主权：学校完全掌控AI使用范围与数据流向，符合教育隐私规范
✅ 未来扩展：模块化设计便于后续接入更多AI模型，避免供应商锁定
（应用场景：教师通过编辑器一键生成教学图文，系统自动标注AI来源；学生在教师授权下使用智能摘要工具，操作全程留痕可追溯）
▍课程管理：层级化内容组织
创新推出 子章节嵌套功能，让复杂知识体系清晰呈现：
✨ 教师端：自由创建多级内容模块，拖拽即可调整结构，告别插件依赖
✨ 学生端：点击子章节直达专题页面，聚焦当前学习任务
▍作业系统：智能化教学闭环
作业模块全面升级，构建高效反馈机制：
📝 智能批改：支持预设评分标准，批量操作效率提升50%
🔄 无限重试：一键开启作业多次提交，培养学生迭代思维
⚙️ 全局设置：管理员可统一评分制式，保障多课程标准统一
▍数字徽章：成就体系再进化
本次更新重点优化：
🎖️ 跨课程复用：快速克隆徽章模板，支持同课程内同名徽章（不同获取条件）
📊 进度追踪：可视化仪表盘实时显示学生成就进度
▍教学媒体：无缝融合创作工具
多媒体支持能力飞跃式提升：
🎥 内置录屏：师生可直接在编辑器录制讲解视频，无需第三方工具
🖼️ 智能配图：AI生成图片自动添加Alt文本，符合无障碍标准
▍学习督导：智能提醒系统
双重提醒保障教学节奏：
⏰ 学生端：作业/测验截止前智能推送，支持移动端弹窗提醒
📊 教师端：自动生成未提交名单，批量发送定制化提醒
附二：
★配套传感器原理与应用技术多媒体课件教学系统适应所有的教材，内容丰富并可随意调取。合理地运用多媒体课件教学系统，可以很大程度上减轻老师讲课的工作量。
★1、中标后两日内提供开发单位“传感器原理与应用技术多媒体课件教学系统”著作权证书复印件加盖单位公章；
★2、中标后两日内提供开发单位“授权书”原件并盖公章；
★3、为了教学的统一性要求传感器原理与应用技术多媒体课件教学系统与实训装置是同一个生产商！
(包含以下内容):
项目一 传感器的基础
项目二 电阻式传感器
项目三 电容式传感器
项目四 电感式传感器
项目五 磁电式传感器
项目六 热电式传感器
项目七 光电式传感器
项目八 声波式和辐射式传感器
项目九 其他传感器
项目十 传感器综合应用

九、基本实验项目
(一) 传感器实验项目
(1)金属箔式应变片一单臂电桥性能实验
(2)金属箔式应变片一半桥性能实验
(3)金属箔式应变片一全桥性能实验
(4)直流全桥的应用一电子秤实验
(5)交流全桥的应用一振动测量实验
(6)扩散硅压阻压力传感器差压测量实验
(7)差动变压器的性能实验
(8)激励频率对差动变压器特性的影响实验
(9)差动变压器零点残余电压补偿实验
(10)差动变压器的应用一一振动测量实验
(11)电容式传感器的位移特性实验
(12)电容传感器动态特性实验
(13)直流激励时霍尔式传感器的位移特性实验
(14)交流激励时霍尔式传感器的位移特性实验
(15)霍尔测速实验
(16)霍尔式传感器振动测量实验
(17)磁电式转速传感器的测速实验
(18)压电式传感器振动实验
(19)电涡流传感器的位移特性实验
(20)被测体材质、面积大小对电涡流传感器的特性影响实验
(21)光纤传感器的位移特性实验
(22)光电转速传感器的转速测量实验
(23)PTl0温度控制实验
(24)集成温度传感器AD590的温度特性验
(25)铂电阻温度特性实验
(26)K型热电偶测温实验
(27)E型热电偶测温实验
(28)气敏传感器实验
(29)湿敏传感器实验
(30)转速控制实验
(二)单片机实验项目
1、MCS-51单片机实验项目：
软件部分实验：
1．清零程序
2．拆字程序
3．拼字程序
4．数据区传送子程序
5．数据排序实验
6．查找相同数据个数
7．无符号双字节快速乘法子程序
8．多分支程序
9．多分支程序
10．电脑时钟实验
硬件部分实验：
1．P1口亮灯实
2．P1口转弯灯实验
3．P3.3口输入，P1口输出实验
4．工业顺序控制实验
5．8255 A、B、C口输出方波实验
6．8255 PA口控制PB口
7．8255控制交通灯
8．简单I/O扩展实验
9．并行ADC 0809转换实验
10．并行DAC 0832转换实验
11．8279键盘显示实验
*12.通用打印机实验
13.微型打印机实验
14.I2C储存卡读写实验
15.语音芯片ISD173控制实验（录音）
16.语音芯片ISD1730控制实验（放音）
17.继电器控制实验
18.步进电机控制
19.8253方波实验
20.小直流电机调速实验
21.16*16 LED点阵显示实验
22.128*64 LCD液晶显示实验
23.8250可编程异步通讯接口实验
24.8251可编程通讯接口实验
25.单片机RS232/485串行发送实验
26.单片机RS232/485串行接收实验
27.DS18B20单总线温度测量实验
28.红外线�？厥辗⑹笛�
29.串行A/D TLC549转换实验
30.串行10位D/A TLC5615转换实验
31.PCF8563I?C日历时钟实验
32.MAX813看门狗实验
33.PWM脉宽调制实验
34.74LS164串并转换
35.74LS165并串转换
36.LM331 V/F转换实验
37.AT24C02I2C总线存储器读写实验
38.串行存储芯片93C46读写实验
39.电子音乐演奏实验
40.CAN总线通讯接口实验
41.以太网TCP/IP协议接口实验
42.USB2.0通讯接口实验
43.LM331 F/V转换实验
44.LM331 V/F转换实验
45.AD574 12位并行模数转换实验
46.TLV5613 12位并行数模转换实验
47.4*4行列式键盘实验
48.8位静态显示器实验
49.8位动态显示器实验
50.光耦隔离�？槭笛�
51.模拟十字路口交通灯实验
2．嵌入式单片机(C8051)实验
 (1) 数字I／O口交叉开关设置实验
(2) UART串能通讯实验
(3) 配置内部和外部振荡器实验
(4) 片内模数转换(ADC)实验
(5) I／O输入、输出实验
(6) 片内数模转换(DAC)实验
(7) 定时器实验
(8) SRAM外部数据存储器扩展实验
(9) 外部中断实验
(10) SPI串行Flash存储器数据读写实验
(11) 计数器实验
3．DSP实验
(1)     DSPTMS320F28335介绍第
(2)     CCS6软件及仿真器驱动安装第
(3)     存储器与寄存器第
(4)     工程模板创建第
(5)      F28335时钟及控制系统第
(6)     点亮第一个LED实验
(7)     蜂鸣器实验
(8)     继电器控制实验
(9)     按键控制实验第
(10) 直流电机实验第
(11) 步进电机实验第
(12) F28335中断系统第
(13) 外部中断实验第
(14) 定时器中断实验
(15) 数码管显示实验第
(16) 增强型脉冲调制EPWM实验第
(17) ADC模数转换实验第
(18) RS232通信实验第
(19) SPI串行外设接口实验
(20) I2C-EEPROM实验
(21)  LCD1602液晶显示实验
(22) LCD12864液晶显示实验
(23)  DAC数模转换实验
(24)  RS485通信实验
(25)  DMA实验
(26) XINTF-外扩SRAM实验
(27) eCAP脉冲捕获实验
(28) eQEP正交编码器实验
(29)  FLASH实验
(30) SD卡文件系统实验
(31)  AIC32音频警报实验
4．ARM实验项目
(32) 接口位置说明
(33) Linux3.10 系统软件资源特性
(34) eMMC 资源分配
(35) 烧写模式
(36) 查看串口打印信息
(37) 开发平台 linux 用户名和密码
(38) LCD 显示
(39) 重新校准
(40) LCD 触摸板
(41) HDMI 接口独立显示
(42) WIFI 测试
(43) SDHC/TF 卡驱动测试
(44) USB 接口测试
(45) 以太网驱动测试
(46) 以太网相关服务
(47) 看门狗测试
(48) 放/录音测试
(49) 摄像头测试
(50) RTC 时钟驱动测试
(51) 4G �？椴馐�
(52) UART 串口测试
(53) RS485 测试
(54) 数据库测试
(55) SPI 测试
(56) 按键测试
(57) 显示测试
(58) 播放视频测试
(59) LED 测试
(60) 调频测试
(61) 温度测试
(62) SMC 测试
(63) SATA 硬盘支持
(64) Linux 编译篇
(65) 版本说明
(66) 编译环境说明
(67) 安装依赖包
(68) 源码包安装
(69) 编译
(70) 制作 img 烧写镜像
(71) 添加可执行二进制文件
(72) 修改开机图片
(73) 更新镜像到板卡
(74) 在线单独更新开发板固件
(75) 替换生成固件中的文件重新打包
(76)  路由器的设置
(77) DHCP 服务器设置
(78) 无线口WEP/WPA2-PSK AES 加密设置
(79) 查看 Ubuntu 位数的方法
(80) 查看文件位数的方法
(81) 查看系统内核版本
(82) 查看内存使用情况
(83) 查看 CPU 信息
(84) 开机自启动方法
(85) 全源码编译
(86) 编译
(87) LCD 配置简介

5．综合类实验
（1）键盘、LED发光管实验
（2）行列式键盘、动态显示实验
（3）单片机控制的PWM实现D／A转换
（4）单片机控制PWM实现F/V转换
（5）测量电机转速实验
（6）单片机控制电机转速实验(D／A)
（7）单片机控制电机转速实验(PWM)
（8）温度采集实验
（9）IC卡原理实验
（10）考勤机实验
（11）身份认证实验
（12）门禁系统设计
（13）单片机实现Pc机键盘控制器实验
（14）用单片机实现高精度脉冲测频
（15）单片机实现的线性V／F转换实验
（16）基于微机控制通信的单片机通用数据采集系统
（17）基于以太网的远程数据采集系统
（18）IC系统实验
（19）R8485总线实验
（20）简单多任务实时操作系统实验
（21）智能家居远程控制模拟系统设计
（22）单片机以太网实验
（23）远程抄表系统
（24）基于USB的数据采集卡设计
（25）家庭智能报警系统
 6．信号与系统部分
 （1）基本运算单元实验
（2）阶跃响应与冲激响应实验
（3）连续时间系统的模拟实验
（4）有源、无源滤波器实验
（5）抽样定理与信号恢复实验
（6）二阶网络状态轨迹的显示实验
（7）一阶电路的暂态响应实验
（8）二阶电路的暂态响应实验
（9）二阶电路传输特性实验
（10）二阶网络函数的模拟实验
（11）矩形脉冲信号的分解实验
（12）矩形脉冲信号的合成实验
（13）谐波幅度对波形合成的影响实验
（14）面包板单元，可自行设计实验电路
7．自控原理与计算机控制
（1）计算机控制技术实验项目
（1）A/D，D/A转换
（2）采样保持器
（3）数字滤波
（4）积分分离式PID控制
（5）最小拍有纹波系统实验
（6）最小拍无纹波系统实验
（7）大林算法控制
（8）非线性控制
（9）解耦控制
（10）综合控制实验
（2）自动控制原理实验项目
1.典型环节的模拟研究
2. 典型系统瞬态响应和稳定性
3.系统校正
4. 控制系统的频率特性
5.典型非线性环节
6. 非线性系统（一）
7.非线性系统（二）
8. 采样系统分析
9.采样控制系统的校正
l0. 状态反�。闩渲茫�
（3）控制系统实验项目
1.直流电机闭环调速实验
2.温度闭环控制实验
3.步进电机调速实验
8．测控电路实验
1差动放大器实验；
2.信号放大器实验；
3.信号运算电路实验；
4.电压比较器实验；
5.电阻链分相细分实验；
6.幅度调制及解调实验
7.调相电桥实验；
8.脉宽调制电路实验；
9.调频及鉴频实验；
11.开关式相乘调制及解调实验；
12.精密整流全检波实验；
13.开关式全波相敏检波实验。

友情提示：

1、货品验收：阁下收货时请检查创新型测控传感器技术综合实验实训平台的货品外观，核实创新型测控传感器技术综合实验实训平台的数量及配件，拒收处于受损状态的创新型测控传感器技术综合实验实训平台；

2、质保：顶邦将为阁下提供创新型测控传感器技术综合实验实训平台产品说明书内的质保条件和质保期，在质保范围内提供对创新型测控传感器技术综合实验实训平台的免费维修，超出条件承诺时提供对创新型测控传感器技术综合实验实训平台的有偿维修；

3、退换货：阁下单方面原因导致的创新型测控传感器技术综合实验实训平台选型错误或创新型测控传感器技术综合实验实训平台购买数量错误，造成创新型测控传感器技术综合实验实训平台的退换货要求，将不被接受；

4、货期：创新型测控传感器技术综合实验实训平台的发货期为参考值，如您需要了解创新型测控传感器技术综合实验实训平台的精确货期，请与顶邦的销售人员联系；

5、如阁下对创新型测控传感器技术综合实验实训平台有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关创新型测控传感器技术综合实验实训平台的咨询。

找不到想找的产品?请点击产品导航页

Copyright © 1998 - 2025 上海顶邦 All Rights Reserved

沪ICP备10025790号-10 产品列表 | 企业博客

扫码添加微信客服

电话：13817525788 021-36334717
021-36334727

邮箱：dinbon@163.com

售后：021-55158775

邮箱：dinbon@163.com

扫码关注公众号

顶部
顶部
