| 产品系列 | 发动机实训台系列 |
| 型号代号 | DB-WP10.270N |
| 单价 | 186000元 |
| 项目负责人 | 徐勇 总经理 :13817525788 |
| 交货周期 | 40天 |

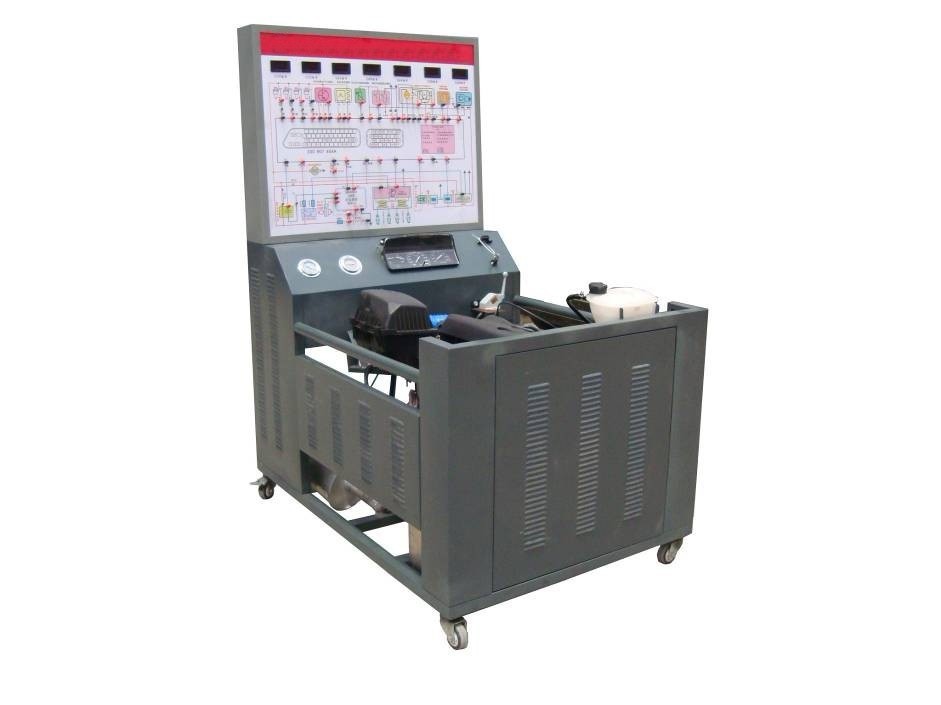

| 设备名称 | 维柴WP10.270N柴油发动机实训台 |
| 室外温度 | -50℃～50℃ |
| 交流电源 | 配套蓄电池的充电机 |
| 工作电源 | 24V/150AH蓄电池 |
| 排污配套 | 实训场所另配套发动机尾气排污装置 |
| 气压配套 | 无 |
| 冷却系统 |
1．冷却系统液位正常 2．建议用户使用发动机专用冷却液 3. 冬天使用发动机专用防冻剂 |
| 油料配套 |
1．柴油发动机专用润滑油 2．轻柴油 |
| 电解液 |
配套蓄电池使用 定期检查蓄电池的电解液液位 |
| 序号 | 教学项目 | 项目描述 |
| 一 | 结构与原理认识 |
1．结构与原理认知 2．结构与原理了解 3．配合教学资料使用 |
| 二 | 结构与原理讲授 |
1.结构与原理讲授 2.配合教学资料使用 |
| 三 | 理论与实践同步 |
1．结构与原理认知 2．结构与原理了解 3．结构与原理讲授 4．理论与实践同步实际操作 5．发动机控制线路检测 6．配合教学资料使用 7．柴油发动机燃油喷射 |
| 四 | 演示与观摩实训 |
1．演示与观摩实训 2．结构与原理了解 3．结构与原理讲授 4．配合教学资料使用 |
| 五 | 拆装与维护实训 |
1．发动机的保养维护 1.1喷油器的更换 1.2空气滤清器的更换 1.3燃油滤清器的更换 1.4机油滤清器的更换 1.5机油的更换 1.6发电机皮带的更换与调整 1.6正时机构的更换与调整 1.7喷油器测试 2．配合教学资料使用 |
| 六 | 检测与维修实训 |
1.发动机控制线路检测与维修 2.气缸压力的检测 3.喷油压力的检测 4.柴油发动机烟度的检测 5.喷油正时的检测 6.柴油发动机燃油喷射系统的检测与维修 7.进气控制系统的检测与维修 8.排放控制系统的检测与维修 |
| 七 | 故障模拟与考核 |
1.发动机电路控制系统故障模拟与考核 2.故障模拟与考核数量：1-36个节点（常规） 3.故障模拟与考核类型：①线路开路（常规）；②信号短路；③信号偏离； 4.故障模拟与考核系统，可根据用户实际使用进行调整。 5.汽车职业技能考核强化实战训练 6.汽车职业技能考核-发动机故障诊断与排除等内容专项考核 |
| 八 | 故障诊断与排除 |
1.发动机电路控制系统故障诊断与排除 2.充电系统故障诊断与排除 3.起动系统故障诊断与排除 4.柴油机燃油喷射系统故障诊断与排除 5.进气控制系统故障诊断与排除 6.排放控制系统故障诊断与排除 7.发动机油电路系统综合故障诊断与排除 |
| 九 | 教学项目支撑 |
1.柴油发动机维修手册 2.《汽车传统发动机实训教程》欧华春 主编 出版社：重庆大学 |
| 序号 | 规格型号 | 单位 | 数量 | 说明 | |
| 1 | 原车发动机总成 |
发动机总成 维柴WP10.270N整机技术规格见附件 带原厂合格证/保修卡 |
套 | 1 | 原厂全新件 |
| 2 | 检测控制面板(UV喷绘板/1.5mm冷板) | 装有各种检测端子以及彩色原理图 | 套 | 1 | 全新件 |
| 3 | 原车组合仪表 | 原车 | 套 | 1 | 全新件 |
| 4 | 点火开关总成/带预热档 | 原车 | 个 | 1 | 全新件 |
| 5 | 蓄电池 | 原车 | 台 | 1 | 全新件 |
| 6 | 电源总开关 | 50A/ 型号JK861 | 个 | 1 | 全新件 |
| 7 | 燃油箱 | 30L/1.0mm不锈钢外壳 | 个 | 1 | 全新件 |
| 8 | 燃油量传感器 | 新件 | 套 | 1 | 全新件 |
| 9 | 油门控制装置 | 新件/机械油门机构 | 套 | 1 | 全新件 |
| 10 | 水箱(含原车保护罩) | 原车 | 套 | 1 | 全新件 |
| 11 | 冷却风扇 | 原车材料 | 个 | 2 | 全新件 |
| 12 | 进、排气管(带�；ふ�) | 原车 | 套 | 1 | 全新件 |
| 13 | 预热装置 | 原车 | 套 | 1 | 全新件 |
| 14 | 故障设置和考核系统 | DBCQ-ZN智能化故障设置和考核系统 | 套 | 1 | 全新件 |
| 15 | 移动台架(带自锁脚轮) |
台式：1900×1400×1200mm (长×宽×高) |
台 | 1 | 全新件 |
| 16 | 拓展装置 | 按拓展功能选配 | 套 | 全新件 |
| 实验指导 | 配套设备使用，包含各单元模块实验指导、入门指导、巡回指导、总结指导等环节教学资料。适用于各种教学模式与体系的教学需要。 |
| 教师工作页 | 配套设备使用 |
| 学生工作页 | 配套设备使用 |
| 课程同步资料 | 配套设备使用，包含原车维修资料、教学课程同步、教学资料学习平台等资料。 |
| 设备合格证 | 配套设备使用 |
| 设备保修卡 | 配套设备使用 |
| 设备检测面板 |
1．钢性结构焊接 2．冷板：1.5mm 3.一次冲压成形 4．表面采用亚光灰喷塑工艺，厚度0.3mm. 5. UV平板高真彩喷绘 |
| 设备面板柜 |
1．钢性结构焊接 2．冷板：1.5mm 3.一次冲压成形 4．表面采用亚光灰喷塑工艺，厚度0.3mm. |
| 设备底座架 |
1．钢性结构焊接 2．方管：40*40*2.0mm 3. 底板冲压成形 4．表面采用亚光灰喷塑工艺，厚度0.3mm. |
| 万向脚轮 |
1．前二只万向带锁止功能脚轮 2．后二只万向脚轮 3．脚轮与台架用M6*4螺丝固定，方便设备维修与维护。 4．脚轮：100mm×50mm(直径×宽度) 5. 脚轮支撑：1.5T |
| 设备外形 | 台式：1900×1400×1200mm(长×宽×高) |
| 设备颜色 | 亚光灰（用户可选择各种颜色） |
