主页 > 产品介绍 > 汽车发动机实训台 > 丰田普锐斯汽车油电混合动力发动机实训台 2025-04-17

[规格型号]：	DB-5002
[产品名称]：	丰田普锐斯汽车油电混合动力发动机实训台
[价　　格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微　　信]：	13817525788

产品介绍：

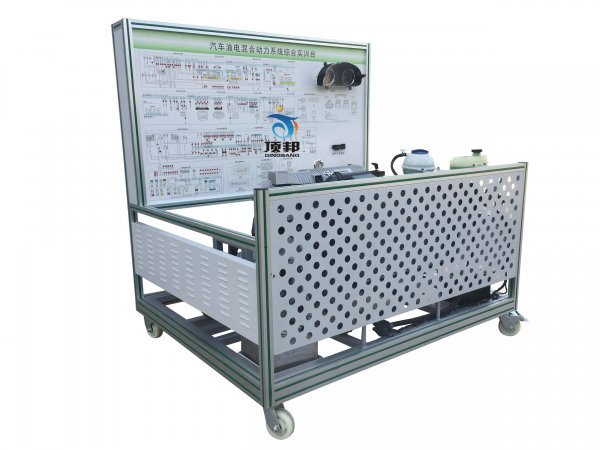

DB-5002 汽车油电混合动力系统综合实训台(丰田普瑞斯)

一、产品结构
汽车油电混合动力系统综合实训台采用翻新丰田普锐斯原车油电混合动力发动机和电子传动桥为基础，可对发动机和电子传动桥进行起动、加速、减速等工况的实践操作，真实展示油电混合动力发动机的组成结构和工作过程。
汽车油电混合动力系统综合实训台适用于中高等职业技术院校、普通教育类学院和培训机构对油电混合动力发动机和维修实训的教学需要。
汽车油电混合动力系统综合实训台满足汽车职业教育的“五个对接十个衔接”的教学需要。

二、功能特点
1.真实可运行的油电混合动力发动机，充分展示油电混合动力发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和油电混合动力发动机实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有汽车仪表和多功能显示屏，可实时显示动力传递过程、车速等、电控系统故障指示灯等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元、自动变速器、混合动力单元、电源控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.实训台安装有诊断座，可连接专用汽车解码器，对发动机、自动变速器、混合动力、电源等电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6. 设备框架采用 40mm×40mm 和 40mm×80mm 两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽 40CM,台面铺装 32mm 厚彩色高密度复合板, 经久耐用不生锈，带 4 个带自锁装置万向脚轮，便于移动。
7.实训台配备有油门控制装置，可方便对发动机加速减速。
8.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装�；ぷ爸�。
9.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
10.★配套新能源汽车多媒体课件适应所有的教材，内容丰富并可随意调取。合理地运用多媒体课件教学系统，可以很大程度上减轻老师讲课的工作量。(包含以下内容)：
1.新能源汽车分析
2.未来新能源汽车的发展
3.电动汽车基本知识
4.电动汽车基本结构与工作原理
5.电动汽车与混合动力汽车
6.蓄电池电动汽车结构与原理
7.电动汽车原理维修故障检测
8.纯电动车动力系统
9.纯电动车装调工艺
10.纯电动汽车电机及其控制器
11.纯电动汽车电子控制技术
12纯电动汽车高压原理设计
13.纯电动汽车驱动方案
14.电动汽车传动系统介绍
15.电动汽车各种电机对比
16.比亚迪K9F纯电动客车原理与操作
17.奇瑞M1EV与BYD E6的结构与工作原理
三、技术规格
1.外形尺寸（mm）：1700×1200×1700(长×宽×高);
2.面板外形尺寸（mm）：1648×940mm（长*宽）;
3.移动脚轮：200*80mm;
4.工作温度：-40℃～+50℃;
5.油箱容积：10L;
6.油电混合动力发动机和电子传动桥：丰田普锐斯.
四、实训（实验）项目
1.电池管理系统BMS组成和功能工作原理,动力电池包（BMS）故障分析与诊断。
2.高压系统操作安全注意事项，高压连接器插拔方法，维修开关认知。
3.漏电传感器、档位开关、P档开关结构原理功能检测实训。
4.变频器控制器总成结构与工作原理，驱动电机结构与工作原理实训。
5.油电混合动力汽车工作模式演示验证。
6.油电混合动力驱动动力传递路线演示验证。
7.刹车能量反馈结构与工作原理实训。
8.油电混合动力变频器结构与工作原理、诊断检测实训。
9.油电混合动力发动机结构与工作原理、诊断检测实训。
10.电子油门踏板、一键起动开关结构原理功能检测实训。
11.油电混合动力汽车控制策略系统结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除。
五、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图	套	1
2	组合仪表	原车	套	1
3	发动机控制电脑(ECU)	原车	套	1
4	自动变速器控制电脑(ECU)	原车	套	1
5	混合动力控制电脑(ECU)	原车	套	1
6	蓄电池控制电脑(ECU)	原车	套	1
7	电源控制电脑(ECU)	原车	套	1
8	防盗控制电脑(ECU)	原车	套	1
9	空调控制电脑(ECU)	原车	套	1
10	网关(ECU)	原车	套	1
11	多功能显示屏	原车	套	1
12	诊断座	OBDⅡ	个	1
13	一键起动开关	原车	个	1
14	钥匙插槽	原车	个	1
15	智能钥匙	原车	套	1
16	变频器	原车	台	1
17	高压蓄电池	原车	套	1
18	高压电缆	原车	套	1
19	P档开关	原车	套	1
20	电子传动桥	原车	套	1
21	半轴刹车系统	原车	套	1
22	燃油压力表	0-10kg/cm²	个	1
23	真空压力表	0-76in.Hg	个	1
24	发动机总成	INZ-FXE	套	1
25	燃油箱	10L	个	1
26	汽油泵(含汽油泵插头)		套	1
27	油门控制装置	原车	套	1
28	进、排气管	原车	套	1
29	水箱(含�；ふ�)	上海顶邦配套	套	1
30	冷却电子风扇	12V，80W	个	2
31	备用蓄电池	12V 65Ah	台	1
32	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
33	保险丝盒	上海顶邦配套	个	1
34	电源总开关	50A	个	1
35	故障设置和考核系统	上海顶邦配套	套	1
36	移动台架(带自锁脚轮装置)	1700×1200×1700 (长×宽×高)	台	1
37	教师手册	上海顶邦配套	套	1
38	合格证与保修卡	上海顶邦配套	套	1

友情提示：

1、货品验收：阁下收货时请检查丰田普锐斯汽车油电混合动力发动机实训台的货品外观，核实丰田普锐斯汽车油电混合动力发动机实训台的数量及配件，拒收处于受损状态的丰田普锐斯汽车油电混合动力发动机实训台；

2、质保：顶邦将为阁下提供丰田普锐斯汽车油电混合动力发动机实训台产品说明书内的质保条件和质保期，在质保范围内提供对丰田普锐斯汽车油电混合动力发动机实训台的免费维修，超出条件承诺时提供对丰田普锐斯汽车油电混合动力发动机实训台的有偿维修；

3、退换货：阁下单方面原因导致的丰田普锐斯汽车油电混合动力发动机实训台选型错误或丰田普锐斯汽车油电混合动力发动机实训台购买数量错误，造成丰田普锐斯汽车油电混合动力发动机实训台的退换货要求，将不被接受；

4、货期：丰田普锐斯汽车油电混合动力发动机实训台的发货期为参考值，如您需要了解丰田普锐斯汽车油电混合动力发动机实训台的精确货期，请与顶邦的销售人员联系；

5、如阁下对丰田普锐斯汽车油电混合动力发动机实训台有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关丰田普锐斯汽车油电混合动力发动机实训台的咨询。
