新型电力自动化及继电保护实训系统
[规格型号]： DB-DL14
[产品名称]： 新型电力自动化及继电�；な笛迪低�
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

   DB-DL14 新型电力自动化及继电�；な笛迪低持饕嫦虻缙こ碳捌渥远êΨ叮�、自动化（含师范）、建筑电气与智能化专业学生。承担供配电技术、工厂供电、电力系统分析等课程的实验实训及毕业设计。

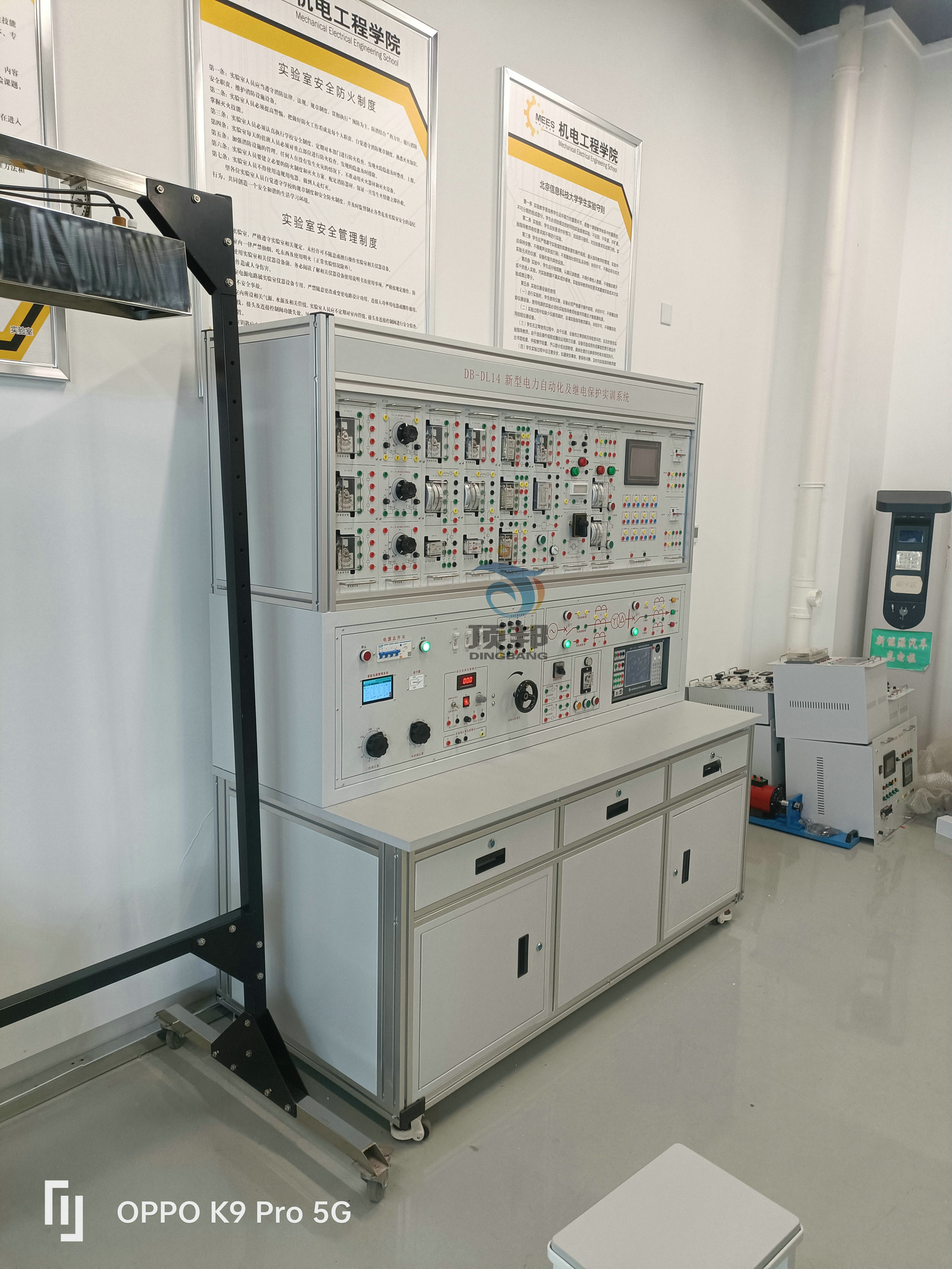

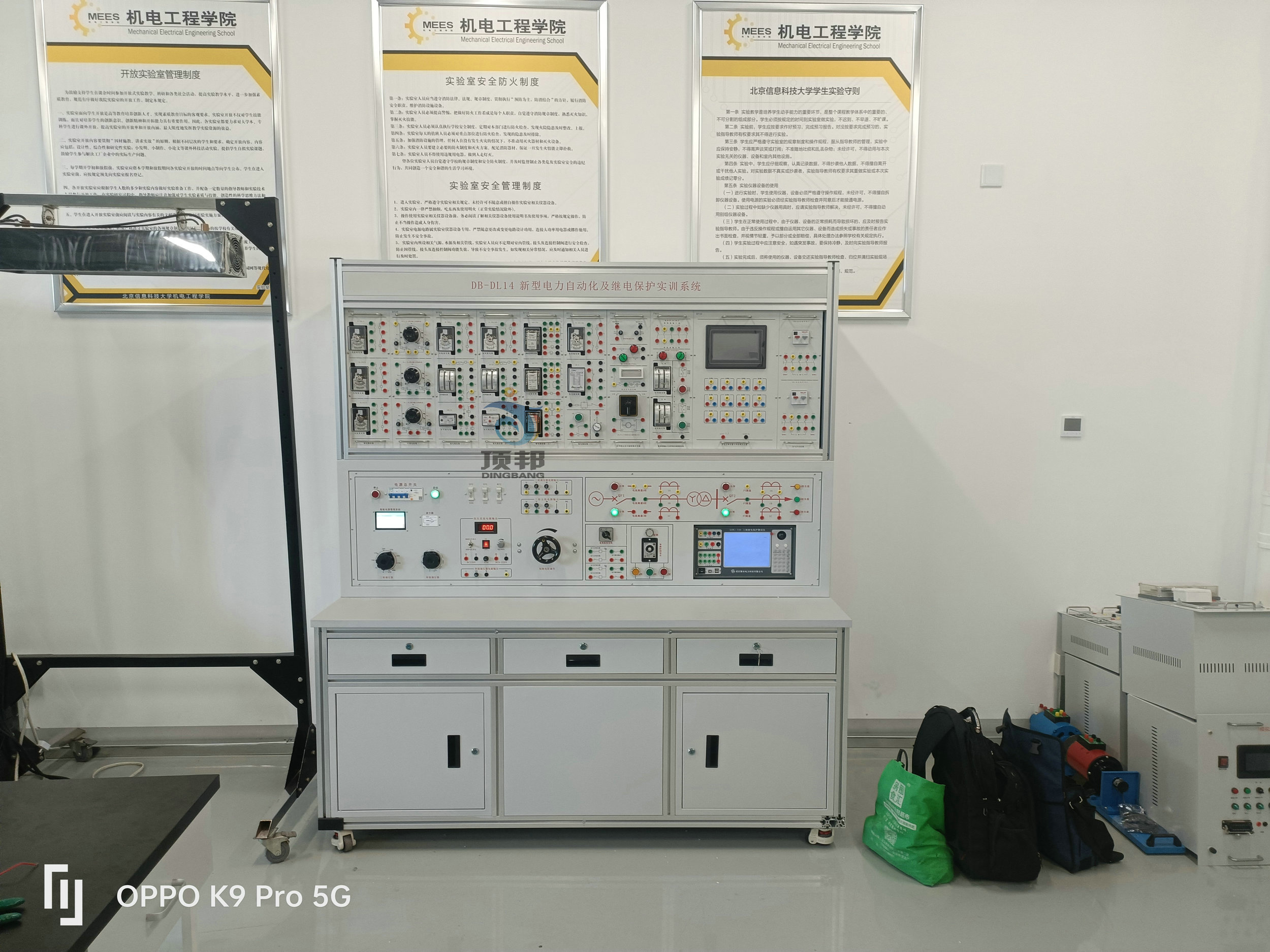

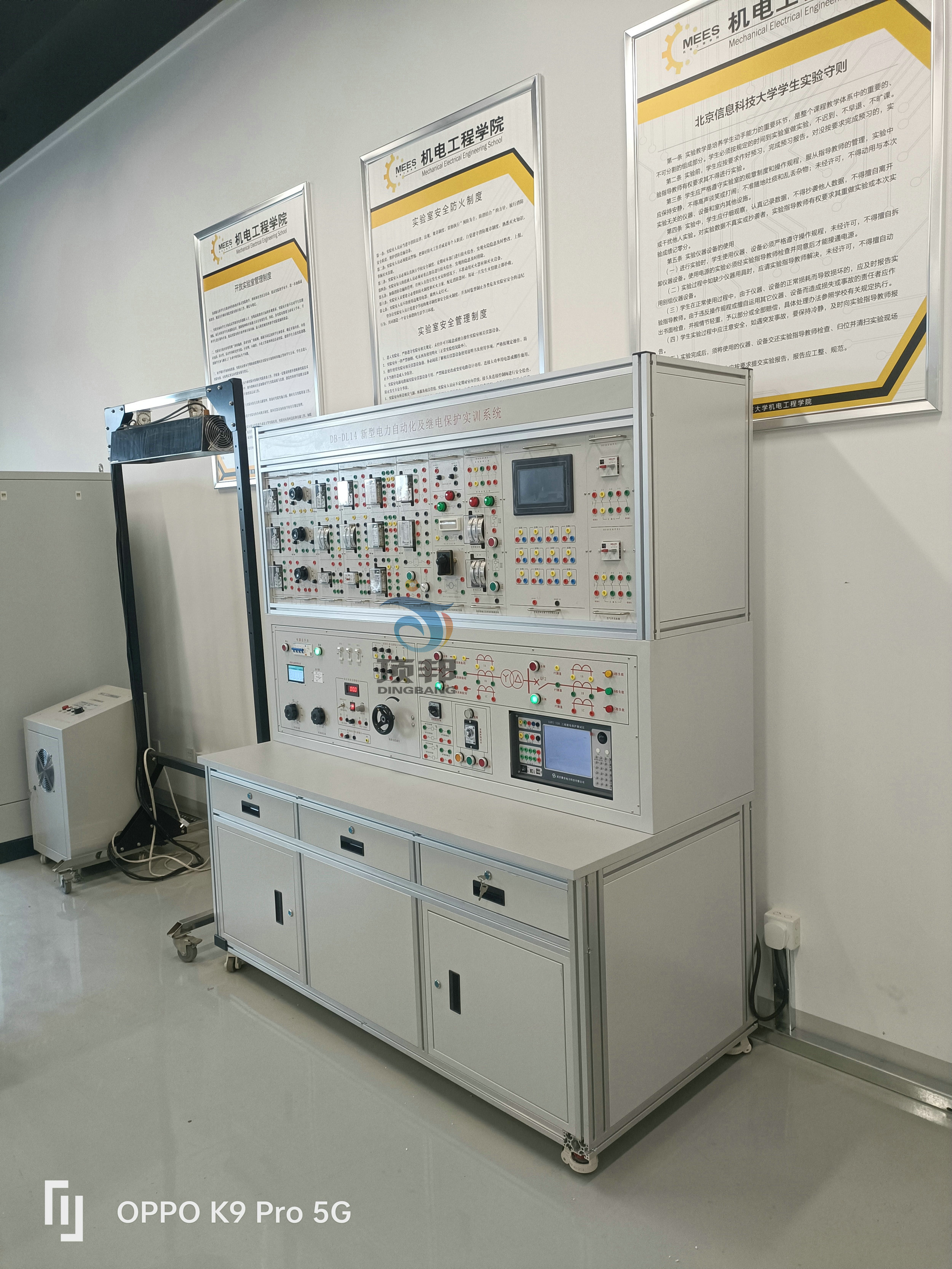

新型电力自动化及继电保护实训系统

新型电力自动化及继电�；な笛迪低�


新型电力自动化及继电保护实训系统

（参考图）

一、技术指标
1、技术条件
1.输入电源：三相 380V±5% 50Hz
2.工作环境：温度-10℃-＋40℃　相对湿度≤85% 海拔≤4000m
3.装置容量：<3kVA
二、实验平台
▲1、实验台采用开放式�？樯杓�，以工业标准型材为主体框架，骨架主体采用4080重型铝合金材料构成，型材壁厚度为2.5mm，表面电泳涂层工艺。面板采用印刷专用特制飞机仪表面板工艺，持久耐用，永不掉色，配置灵活。实训台四周采用钣金封板。冷拉钢板通过激光切割、折弯、焊接、打磨加工而成，表面平整、外表面钣金经磷化酸洗等8道防锈工序、表面采用粉末静电涂装，红外高温快速凝固、漆膜厚度≥60um，保证膜厚均匀平整，保证平台坚固耐用，整体颜色美观协调。柜体后下侧留有电源输入线。
2、平台底部安装4个万向可调节福马轮，设备搬运移动时、调节驻停脚杯上升，万向轮移动。调备驻停时，通过调节脚杯下降，用于锁定设备停放固定位置、同时可设备进行水平调整。
3、平台配置两个大抽屉、柜门，用于放置工具、存放挂件及资料等。抽柜采用冷轧钢板结构、表面哑光密纹喷塑，结实牢固、外形美观大方。抽柜导轨为黑钢静音双节导轨，稳定承重。
4、桌面采用E1级面板，甲醛释放量≤1.0mg/L。热胶封边。采用优质胶水。四周PVC封边。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。
三、实训控制屏
▲实训控制屏包括：电源控制�？�、电力智能管理监测�；は低场⒁淮蜗低衬Ｄ饨酉咄�、微机型继电保护测试仪（用户选配）、负载、模拟断路器、各种带灯操作按钮等。
1.电源控制�？�
1）满足国家标准，在实验装置的电源输入端设有电流型、电压型漏电器，控制屏内、外或强电输出有漏电现象，即刻警告并切断总电源，确保人身安全�；ず蜕璞赴踩；�。
2）调压器输出接有高灵敏度的电子线路过流�；ず捅Ｏ账克乇；すδ�，相间电源、线间电源过电流或直接短路均能自动保护。
3）高功率直流电源�？樘峁�220V(5A)励磁电源及0～250V(5A)连续可调稳压电枢电源(具有过压、过流、过热及短路软截止自动恢复�；すδ�)各一组，并设有直流数显电压表及切换开关。
2. 电力智能管理监测�；は低�
电力智能管理监测保护系统有短路、过流、过压、欠压、失压、功率限定6大保护功能；可在PC端或手机App实时监测系统的相电流、平均相电流、相(线)电压、平均相(线)电压、频率、各相有功功率、总有功功率、各相无功功率、总无功功率、各相视在功率、总视在功率、各相功率因数、平均功率因数。电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过PC端远程清除故障后，才能上电成功；PC端具有统一管理功能，支持远程送电、断电、一键开关机功能，支持语音报警：当设备出现故障时PC端平台有相应的语音报警提示，并以鲜明的颜色区分显示该设备；�？橹С治尴�4G和有线以太网与手机APP和PC端云平台通讯，也可以在没有网络的情况下，离线独立运行。
1）智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色交互界面，实时监控设备运行情况，提供以太网或RS-485、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。
2）手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑性冻炭刂浦悄芸氐耐ǘ�。
3）PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关。
4）后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：①、包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间；②、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。
3．设计要求
1）采用全封闭性安全实验导线避免学生双手模电而造成的触电事故。
2)提供设备所完成的实训项目，并提供相应的实验指导书和电子文档。
四、常规继电器实训�？�
1．继电保护控制组件
继电�；た刂谱榧旱缪辜痰缙鳌⒌缌骷痰缙�、功率方向继电器、出口中间继电器、信号继电器、时间继电器、中间继电器、闪光继电器、冲击继电器、负序电压继电器、重合闸继电器、差动继电器、按制按钮、开关、信号灯、指示灯、电铃控制部件组成。
2.电气二次控制回路组件
二次控制回路组件包含：光字牌组件、断路器、断路器触头、电动分合闸回路、手动分合闸回路、断路器位置指示灯、分闸时间模拟继电器、合闸时间模拟继电器、万能转换开关、预告信号光字牌、分合闸位置指示灯、低压断路器等组成。
3.多功能仪表组件
多功能仪表组件包含：数字式电秒表、高精度直流数字电压表、高精义直流数字电流表、真有效值交流电流表、真有效值交流电压表、指钮开关、指示灯组成。
4.可调电阻箱组件
可调电阻箱组件包含：20Ω/2.8A×2瓷盘电阻、72Ω/1.45A×2瓷盘电阻、800Ω/0.44A×2瓷盘电阻、16Ω/3.1A×2瓷盘电阻、37.2Ω/2.2A×2瓷盘电阻、2.5KΩ/0.25A×2瓷盘电阻、90Ω/1.3A×2瓷盘电阻、900Ω/0.41A×2瓷盘电阻、相序检测元件部件组成。
五、电力系统自动化�？�
1）．实验发电机组件由：三相同步发电机、直流电动机、速度传感器等相关部件组成。
2）.微机调速系统组件由：人机交互界面、数字直流调速器等器件组成。
3）.控制系统仪表组件由：相关电枢、励磁、工作电源的电压表、电流表、及功率、频率表组成；
4）.直流调速器
直流调速器由微处理器、三相全控晶闸管桥、反时限过电流、显示�？榈茸槌�。
5）.可控微机励磁系统
▲可控微机励磁系统由：人机交互界面、励磁变压器、三相晶闸管整流桥、灭磁回路、起励回路、交、直流开关、交、直流电压、电流表、各电量传感器、接触器等元件及控制回路组成。（提供可控微机励磁系统组成设计方案作、功能原理图作为评审依据，不提供或提供不符合要求视为不满足。）
6）.微机准同期控制器
微机准同期控制器系统电压精度优于0.2%可满足全自动准同期合闸、半自动准同期合闸、路器合闸时间测定、频率差整定范围：±0.5Hz。
7）.可控励磁发电系统控制回路。
可控励磁发电系统控制回路具发电机并网控制回路、起励回路、励磁保护回路、灭磁回路、欠励限制电路、过励限制电路、移相触发电路整流变压器及整流主电路、发电机电压检测与调差电路、同步信号、手动/自动无扰动切换回路、过压�；せ芈返取�
六、微机线路�；げ饪刈爸�
1.采用32位处理器，16位AD采样，主要元件全部采用进口器件，保证了装置电气设计上的高可靠性，产品通过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环境下的适应能力和可靠性。
2.针对35kV及以下主变压器、配电系统馈线、电容器、电动机、变压器和备自投等而设计。除了具有完善的保护功能外，还具有对设备的电气量的测量功能及对设备的可编程控制功能，具有通讯接口，能够通过现场总线将数据和信息传送至上位机（监控、调度计算机），同时接受上位机的分、合闸等控制命令。
3.采用一体化型材机箱，安装方便灵活，适用于固定式及混合式的柜型，也可集中组屏安装。
4.具有多路开关量输入和输出，可根据用户需求在标准版本上扩充开入和开出，所有的开入均为交直流两用。
5.交直流两用操作回路，自适应0.5～5A开关跳合闸电流；操作回路配置了防跳回路。
6.配置工业级宽温型160×160点阵液晶，全中文操作菜单及事故报文显示。
7.面板上显示设备的实时信息，监视设备的运行工况，如：电流、电压、功率，开关位置等等，并有完善的预告、告警功能。
8.具有故障录波功能，可分别记录�；て舳�、�；ざ髑案髁街懿ǎ；て舳�、�；ざ骱蟾靼烁鲋懿�。
9.★装置具有模拟产生标准4相电压3相电流，方便地进行各种组合输出进行各种类型�；な匝椤Ｃ肯嗟缪箍缮柚�200V，精度:误差＜0.01V；电流三相可输出200A，精度:误差＜0.01A。相位范围: 360º，精度:误差＜0.1º； 分辨率: 0.01º�？赡Ｄ馕⒒饪刈爸迷诟髟诵泄た鱿虏裳�，如：停运、正常、故障等工况下电参量，在各工况状态下自动切换所设定值，配合装置正确投切一次设备。
10.具有 1 个标准的 RS485 通讯接口(Modbus RTU 通讯协议)，
11.两路以太网通讯（IEC60870-5-103通讯规约）。
12.整机静态功耗小于10W。
13.高抗干扰性，通过10项电磁兼容认证（快速瞬变、静电放电、浪涌抗干扰等）。
七、开展实验的�？榧傲酉吲浼�
相关功能�？�、高可靠实验连接线、配套工具、备品、资料等。
八、实训内容
1、继电器构造、工作原理和特性实验
1）电磁型电流继电器实验
2）电磁型电压继电器实验
3）电磁型时间继电器实验
4）信号继电器实验
5）中间继电器实验
6）差动继电器特性实验
7）晶体管负序电压继电器实验
8）冲击继电器特性实验
9）功率方向继电器特性实验
10）反时限过流继电器特性实验
11）变压器差动�；な笛�
2、继电保护实验及综合实验
1) 6~10KV 线路过电流�；な笛椋�
2）线路过电流�；な笛�
3) 低电压起动过电流保护及过负荷保护实验；
4) 复合电压起动过电流保护实验；
5）电流闭锁电压速断�；な笛�
6) 电压闭锁电流速断�；な笛椋�
7) 单侧电源辐射式输电线路三段式电流�；な笛�。
8）功率方向过流�；な笛�
9）发电机过电压�；な笛�
10）非同期闭锁原理实验
11）反时限过流保护动作特性实验
12）反时限保护各变量关系特性实验
3、电气二次控制回路实验
1）重复动作手动复归中央音响信号装置实验
2）重复动作自动复归中央音响信号装置实验
3）具有灯光监视的断路器控制回路实验
4）装设跳跃闭锁继电器的断路器控制回路实验
5）闪光继电器构成的闪光装置实验
4、微机线路保护实验
1）模拟系统短路
2）微机线路�；ぷ爸貌问ú僮�
3）无时限电流速断�；�
4）带时限电流速断保护
5）定时限过电流�；�
6）★方向过电流�；�
7）过电流三相一次重合闸�；�
8）反时限过电流保护
9）电流电压连锁�；�
10）零序电流�；�
11）零序电压保护
5、励磁发电系统综合实训、考核实验
1) 各种信号与波形观测；
2）手动准同期和自同期并列综合实验；
3）准同期并列实验；
4）同步发电励磁控制实验；
5）同步发电机参数测定综合实验；
6）同步发电机起励实验；
7）同步发电机强励实验；
8）不同a（控制角）的励磁电压波形观测实验；
9）不同控制方式运行调节及其相互切换实验；
10) 过励限制实验；
11）欠励限制实验；
12) 调差特性实验；
15）励磁系统相序和极性检测实验；
16）可控功率整流主电路实验；
17）可控励磁系统主电路保护实验；
18）可控励磁发电系统控制、�；�、信号电路综合实验；
19）人机交换式可编程控制数字调试系统核心的调试系统设计；
20）人机交换式可编程控制为核心的励磁系统设计；
九、配置清单
序号 名称 规格型号 单位 数量 备注
1 实训屏   台 1
2 实训桌   张 1
3 实训挂箱 PR01 断路器触点及控制回路模拟箱 个 1
4 实训挂箱 RP02信号指示及万能转换箱 个 1
5 实训挂箱 RP03数字式电秒表、相位仪及开关挂箱 个 1
6 实训挂箱 RP04空气开关挂箱 个 1
7 实训挂箱 RP05光字牌挂箱 个 1
8 实训挂箱 RP06继电器挂箱（一） 个 1
9 实训挂箱 RP07继电器挂箱（二） 个 1
10 实训挂箱 RP08继电器挂箱（三） 个 1
11 实训挂箱 RP09继电器挂箱（四） 个 1
12 实训挂箱 RP10继电器挂箱（五） 个 1
13 实训挂箱 RP11继电器挂箱（六） 个 1
14 实训挂箱 RP12继电器挂箱（七） 个 1
15 实训挂箱 RP13重合闸继电器及控制部件挂箱 个 1
16 实训挂箱 RP16差动继电器挂箱 个 1
17 实训挂箱 RP14反时限继电器及方向阻抗继电器挂箱 个 1
18 实训挂箱 RP15功率方向继电器挂箱 个 1
19 实训挂箱 RP16直流数字电压、电流表 个 1
20 实训挂箱 RP17真有效值交流电流表 个 1
21 实训挂箱 RP18真有效值交流电压表 个 1
22 实训挂箱 RP19可调电阻箱（一） 个 1
23 实训挂箱 RP20可调电阻箱（二） 个 1
24 实训挂箱 RP21可调电阻箱（三） 个 1
25 实训挂箱 RP30微机线路测控�；ぷ爸霉蚁� 个 1
26 实训挂箱 RP40智能故障设置与考核�？楣蚁� 个 1
27 实训挂箱 RP50微机调速控制系统挂箱 个 1
28 实训挂箱 RP51微机励磁控制系统挂箱 个 1
29 实训挂箱 RP52微机同期控制系统挂箱 个 1
30 发电机组   套 1
31 学生凳 钢木方凳 张 1
32 软件 供配电系统综合教学仿真软件 套 1 全室
33 说明书   本 1
34 叠插连接线 A1 黄 1米 条 10
35 叠插连接线 A1 绿 1米 条 10
36 叠插连接线 A1 红 1米 条 10
37 叠插连接线 A1 黑 1米 条 10
38 叠插连接线 A1 蓝 1米 条 5
39 叠插连接线 A1 黄 0.5米 条 5
40 叠插连接线 A1 绿 0.5米 条 5
41 叠插连接线 A1 红 0.5米 条 5
42 叠插连接线 A1 黑 0.5米 条 5
43 叠插连接线 A1 蓝 0.5米 条 2
44 叠插连接线 A1 黄 0.2米 条 4
45 叠插连接线 A1 绿 0.2米 条 4
46 叠插连接线 A1 红 0.2米 条 4
47 叠插连接线 A1 黑 0.2米 条 4
48 叠插连接线 A1 蓝 0.2米 条 2
