主页 > 产品介绍 > 汽车仿真电路实习台 > 猎豹汽车电路仿真实验台 2025-05-04

[规格型号]：	DB-6470
[产品名称]：	猎豹汽车电路仿真实验台
[价　　格]：	68000元
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微　　信]：	13817525788

产品介绍：

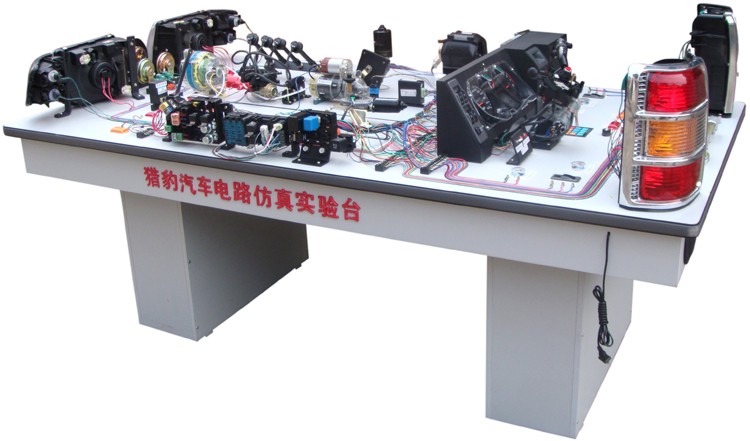

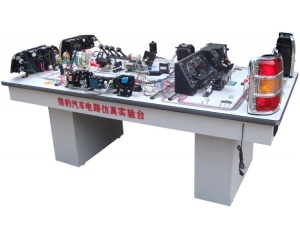

DB-6470 猎豹汽车电路仿真实验台

根据当今全国各地汽车专业学校老师的要求，我公司不断推出一系列汽车电器电路安装和故障排除的学习实验台，此台能使学生在教师内按仿真效果进行实习，经实习后，可以巩固所学系统的认识，更重要是培养学生的动手能力，从而达到理论和实践，从知识向能力的转化，本产品是学校提高教学质量和提高学生实践操作能力的重要教学设备。

猎豹汽车电路仿真实训台

猎豹CJY6470越野车是在CJY6421越野车4G64S4化油器发动机的基础上换装4G64S4MPI闭环控制多点电喷发动机和三元催化器而成的变形产品，其排放满足国家汽车排放标准GB1476-1999的要求，并达到欧洲II号排放标准（96169/EC）要求，是CJY6421车的换代产品，具有良好的使用性能和乘座舒适性�？晒惴河糜诰又富釉钡某擞贸�，公、检、司等国家机关的公用车以及石油、地质堪探部门的工作作用车，也可作为各企业事业单位的商务用车和公务用车，还可作为个人、家庭的休闲用车。
一、结构功能特点：
猎豹CJY6470电器电路系统，产品为立式结构，整体钢结构支架，经喷塑工艺制作而成，移动台架，外形美观大方，操作方便，透明直观，坚固耐用，台上所示电器电路系统大部分均为实物，此实验台在老师的指导下，可同时供多位学生实习各类电器系统。比如：电源、启动、点火、开关、仪表、灯光、清洁、空调、电控、保险及辅助系统等组成。老师可以在实验台上任何部位设计故障，由学生自行排除，也可以拆掉台上所有电器接头，要求学生按照汽车电路图自行安装。
二、规格使用说明：
外形尺寸：210×110×80cm，净重100kg
电源：交流220V 50HZ 工作电源：直流12V
1、取出电瓶，揭去电瓶注液孔上的密封不干胶，卸下排气栓，注入电瓶液至规定线位，拧紧排气栓，将溅出的电瓶液及时擦干净，等电解液静置半小时后，用充电器充电3-5小时，然后接好正负两极，将台架上电源插头接上220V电源，打开启动开关起动进行各类系统工作。
2、工作时间不易过长，使用后必须拆下正负两极，再将电瓶充电8-10小时，详细说明请细读电瓶使用说明书。
3、本产品设有断线故障8例分板如下：①小灯②大灯③转向④车速表⑤转速表⑥点火⑦后刮水电机⑧空调。
三、操作面板使用：
1、数字键0-9仅供输入数字使用
2、清除错误：把已经输入的编号去掉。
3、系统自检：就是检查系统是否正常。
4、故障设置：也就是输入保存的意思，需要输入故障编号个位数前加零，比如输入01必须再按故障设置键设立成功，如果要进行组合，就要同上反复设置，一组最多只能组合８例故障。
5、全部清除：就是把所有设置的编号全部清空，恢复原来的状态。
6、故障显示：指当前存在的编号一个一个的显示出来。
7、锁定设置：具有锁住键盘及解锁功能。该系统初设密码为88，当你输入88，按锁定设置键，显示屏出现LCC时，系统将无法正常操作，需要你重新输入密码88显示屏出现L――时，你可以更改想要的新密码，当你输入新密码，必须按一下锁定键方可设定。如不需要更改请再按一下锁定设置键。
8、组合清除/组合读取/组合储存/单个清除：附键。
四、注意事项：
本产品在某方面不能完全照汽车相同，希望教师在教学时说明，以免造成学生误解，部分电器系统只能用开关演示。本品有不完整之处，希望老师提出宝贵意见和建议。

友情提示：

1、货品验收：阁下收货时请检查猎豹汽车电路仿真实验台的货品外观，核实猎豹汽车电路仿真实验台的数量及配件，拒收处于受损状态的猎豹汽车电路仿真实验台；

2、质保：顶邦将为阁下提供猎豹汽车电路仿真实验台产品说明书内的质保条件和质保期，在质保范围内提供对猎豹汽车电路仿真实验台的免费维修，超出条件承诺时提供对猎豹汽车电路仿真实验台的有偿维修；

3、退换货：阁下单方面原因导致的猎豹汽车电路仿真实验台选型错误或猎豹汽车电路仿真实验台购买数量错误，造成猎豹汽车电路仿真实验台的退换货要求，将不被接受；

4、货期：猎豹汽车电路仿真实验台的发货期为参考值，如您需要了解猎豹汽车电路仿真实验台的精确货期，请与顶邦的销售人员联系；

5、如阁下对猎豹汽车电路仿真实验台有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关猎豹汽车电路仿真实验台的咨询。
