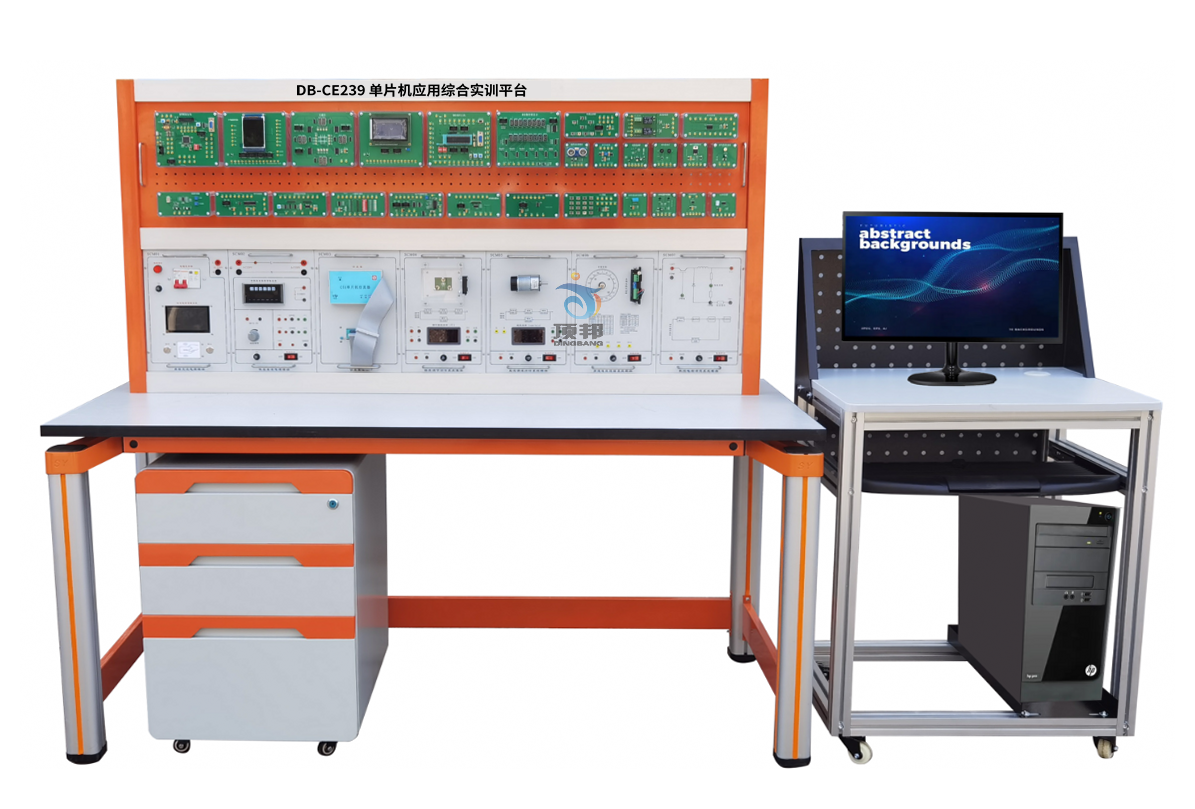

单片机应用综合实训平台
[规格型号]： DB-CE239
[产品名称]： 单片机应用综合实训平台
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

一、产品特点
  1.单片机应用综合实训平台根据国家职业标准中相关内容，将单片机应用技术、应用电子及无线电技术等课程通过工作任务训练有机结合在一起，实现将典型工作任务量化为多个子任务，提供丰富的实训单元�？�，包括单片机（MCS51、STM32）、显示、传感器、执行对象、按键开关、信号采样处理、无线通信等�？�，适合各类高等职业院校的《单片机技术》、《电子技术应用》、《数字电子技术》、《模拟电子技术》等课程的实训教学。
  2. 单片机应用综合实训平台实训单元模块采用独立的�？榛肟攀缴杓�，各个模块中输入、输出及控制口的大部分管脚均采用防转柱及插座引出。可根据教学内容需要，任意选择实训�？榻凶楹仙杓�，通过连线及编写控制程序来完成，具有较强的创新性。
  3. 单片机应用综合实训平台实训单元�？橛赏该髟屑癙CB板构成，元件盒体由透明有机工程塑料注塑而成，面板采用PCB板制作而成。导线插孔采用防转座引出，导线装有弹性插头可在�？樯厦娌褰�，以保证可靠连接进行各种实训，�？榧洳捎门畔呋蛄拥枷呓辛�。
单片机应用综合实训平台
单片机应用综合实训平台

单片机应用综合实训平台

二、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.装置容量：＜1.5kVA
3.外形尺寸：实训平台1600mm×700mm×1530mm
            电脑桌560mm×600mm×1020mm
4.安全�；ぃ壕哂新┑绫；すδ埽踩苑舷喙毓冶曜�
三、基本配置及功能
单片机应用综合实训平台主要由实训台、电源挂件、直流电源/直流电压表挂件、仿真器挂件、直流调速闭环系统挂件、温度调节闭环系统挂件、步进电机控制系统挂件、数控电源研究系统挂件、实训挂板、实训�？椤⒌缒宰�、活动柜及配件等组成。
1、实训台：
（1）桌子台面板：E1级三聚氰胺复面合成板，加防静电胶皮，台面厚度约25mm。
（2）采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度：约800mm，桌面板下设支撑框架，截面尺寸约为30x30mm，承受力约300Kg。
（3）立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：约70x70mm，比重不小于3.0kg/m，四面带槽，槽宽约8.2mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。
（4）C字形铝压成型构件为左、右对称件，外形不小于160x166x70mm，单件比重不小于0.37kg，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。
（5）实验台架采用独立框架式结构设计，框架由上中下左右五根工业型材分割为上下两个区域，所有型材表面光滑，无凹槽，用于放置交直流电源、测量仪器仪表和实验模块等。实验台两侧提供单相多功能插座和三相四线交流电源插座，为外配仪器设备提供工作电源。
2、活动储物柜
采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，把手尺寸≥440x45x18mm，抽屉采用联体锁设计，底部配有4个1.5寸万向带刹车脚轮。
3、电源挂件：
提供单相漏电�；て�、智能电源管理系统、电源指示、电源�；ぜ癆C220V电源输出接口。
4、直流电源、直流电压表挂件：
提供五路固定直流电源输出：±12V、±5V、+24V；提供一路0～5V直流可调电源；提供一只直流电压表，量程0～20V，分为200mV、2V、20V三档、精度0.5级。
5、仿真器挂件：
提供51仿真器一只，USB通讯接口2个，有延长线；串口通讯接口1个，有延长线。
5、直流调速闭环系统挂件：
提供24V直流单机一只，自带霍尔编码器A、B正交相位90度信号输出，转速0～1000rpm/min，0-5V PWM调节�？橐豢椋俦砜上允镜鼻暗缁淖�。面板印有闭环系统原理图，整个系统为工业闭环系统，集PID运算调节和高速计数器运算调节。
6、温度调节闭环系统挂件：
由温度表、加热卤素灯、0-5V PWM调节�？椤S18B20传感器、PT100传感器、温度变送器和散热风扇组成。温度变送输出有两种方式，一个是DS18B20输出的数字信号可以直接和单片机接口；一个是PT100经变送器输出的电压信号；加热区由透明有机玻璃设计，便于观察实训过程中的变化。面板印有闭环系统原理图，整个系统为工业闭环系统。
7、步进电机控制系统挂件：
提供DC6-40V供电的42步进驱动器1只，采用DSP技术，电流范围0.3A-2.2A，具有半流、过压和过流等短路�；ぃ�1600-6400细分可调，可驱动4、6、8线两相步进电机，脉冲响应频率最高可达75KHZ；提供2相步进电机42J06一只，步距精度5±%，耐压500VAC，径轴向跳动0.08以下，步距角1.8°，额定电流1A，8根引线。面板印有步进驱动器详细参数图表。
8、数控电源研究系统挂件：
输入电压+24V，+5V，系统通过STM32主机模块、电压、电流采样�？�、PWM驱动电路完成直流稳压电源的控制研究；面板印有控制系统原理图。
9、实训挂板：
挂在实训台上层，用于放置实训模块搭建实训电路，满足实训教学需求。
10、实训�？椋�
实训模块由透明元件盒及PCB板构成，元件盒体由透明有机工程塑料注塑而成，面板采用PCB板制作。导线插孔采用防转座引出，导线装有弹性插头可在�？樯厦娌褰�，以保证可靠连接进行各种实训；�？榧洳捎门畔呋蛄拥枷呓辛�，可根据实训教学内容需要，组合成各种实际产品。
具体配置及功能如下：
序号 实训模块名称 主要配置 数量
  1.
 MCS51主机 可进行仿真51系列单片机及烧录，并引出所有I/O口，并对I/O口工作情况进行灯光指示，且配有指示灯与晶振切换开关。 1块
  1.
 STM32主机 可进行STM32系列单片机烧录、仿真，并引出所有I/O口，还提供STM32启动方式的选择开关及外部Flash存触器 1块
  1.
 称重传感器 提供称重传感器及其放大电路，实现压力测量 1块
  1.
 空气质量传感器 提供一种二氧化锡半导体传感器，对各种空气污染源都有很高的灵敏度，可对空气质量进行检测 1块
  1.
 超声波发射接收 由超声波发送、接收头及解码芯片等组成，实现超声波收发功能 1块
  1.
 LM35温度传感器 提供LM35温度传感器，可用于温度测量 1块
  1.
 18B20温度传感器 提供18B20数字温度传感器，可以直接得到数字温度信号 1块
  1.
 光照传感器 由1750FVI数字照度传感器与PO188模拟照度传感器组成，实现光照度测量 1块
  1.
 气压传感器 由MS5611-01BA01气压传感器及外围电路组成，可测量大气压强 1块
  1.
 心率传感器 采用专用心率传感器模块，光电式，用于检测人体心率 1块
  1.
 数字温湿度传感器 采用DHT11数字式温湿度传感器 1块
  1.
 ICL7135模数转换 由A/D转换与译码/驱动电路等组成，实现模数转换功能 1块
  1.
 并行A/D转换 由ADC0809芯片组成，实现将模拟信号转换为八位数字信号 1块
  1.
 并行D/A转换 由DAC0832芯片组成，实现将八位数字信号转换为0～5V的模拟信号 1块
  1.
 串行A/D转换 由TLC2543芯片组成，实现将模拟信号转换为数字信号 1块
  1.
 串行D/A转换 由12位D/A转换芯片TLC5618组成，实现将数字信号转换为模拟信号 1块
  1.
 并串转换模块 由74LS164、74LS165芯片组成，分别实现将串行输入信号转换为并行输出信号和将并行输入信号转换为串行输出信号 1块
  1.
 运放�？� 提供典型运放芯片LM324及独立器件，用于电路扩展 1块
  1.
 音频解码 由VS1053芯片组成，实现音频解码与录制功能 1块
  1.
 音频功放 由功放电路、音量调节电路组成，具有转换速率高、失真小、输出功率大，外围电路简单等特点 1块
  1.
 十进制计数器 提供4017十进制计数/分频器，可以对输入的脉冲个数进行计数 1块
  1.
 单次脉冲与时钟 包括由74LS393组成的分频电路和单次脉冲，可为其它实训�？樘峁┑ゴ温龀寮笆敝有藕� 1块
  1.
 8位动态数码管显示 由数码管和驱动芯片组成，实现数字显示功能。 1块
  1.
 8位静态数码管显示 由数码管和驱动芯片组成，实现数字显示功能。 1块
  1.
 128×64液晶显示 由128×64液晶屏组成，实现显示图形、汉字等功能 1块
  1.
 TFT触摸屏 提供3.2寸电阻式触摸彩屏，可实现彩色图形、汉字显示，检测触摸 1块
  1.
 八位独立按键 提供8个独立键盘，以点动方式输出高低电平 1块
  1.
 矩阵键盘�？� 由16个按键与电阻组成，实现信号的输入及扩展键盘功能 1块
  1.
 PNP三极管驱动 由9012与TIP42C组成PNP复合管 1块
  1.
 直流电机驱动 由4个功率三极管组成“H桥式驱动电路”，这是一个典型的直流电机控制电路 1块
  1.
 蜂鸣器 包含1个有源蜂鸣器与1个无源蜂鸣器，可以作提示音控制使用，低电平有效 1块
  1.
 扬声器 提供一个8Ω/5W的扬声器 1块
  1.
 直流电机 由直流电机、槽型光耦、三极管组成，实现直流电机的转速控制及测量功能 1块
  1.
 交通灯 用双色LED模拟交通灯，数码管显示倒计时秒数等功能 1块
  1.
 U盘、SD卡 由文件控制管理芯片CH376、SD卡（座）及USB座组成，可以实现数据存储与读取功能 1块
  1.
 AK040语音 由反相器芯片74HC04与语音芯片AK040组成，芯片中录制有63种常用的语音，MCU可通过时序播放其中任意一段语音 1块
  1.
 RS485 由MAX485等组成，实现485方式与单片机进行通信 2块


11、电脑桌：
采用铝型材和钣金结构，台面为防火、防水、耐磨高密度板；立柱及横梁为30×30工业铝合金型材，键盘位为抽屉式结构并用300mm导轨固定；底部装有带刹车万向轮。尺寸约为560mm×600mm×1020mm。
12、活动柜：
采用铁质双层亚光密纹喷塑结构，优质钢材做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，材料厚度不小于1.2mm。
13、配件：
提供与实训设备配套的实训指导书和实训导线。
14、创新实训教学资源包
（1）智能调节系统：采用控制系统、脉宽调制技术及微处理器实现智能控制。提供配套电子版图（原理图、PCB图）、源程序、仿真文件、制作介绍、器件介绍、操作说明、开发资料及配置清单等，提供套件焊接与调试微课程，包括系统原理图讲解视频、系统调试视频、最小系统讲解视频、最小系统仿真视频等。投标时提供技术手册，包含系统创新方向、课题内容、主要功能及操作说明、元件清单、原理图、PCB版图、单片机最小系统的相关知识、原理等内容。
（2）智能防碰撞系统：利用超声波�？椴饬�，数码管显示实现防碰撞系统。提供配套电子版图（原理图、PCB图）、源程序、仿真文件、制作介绍、操作说明、开发资料及配置清单等，提供套件焊接与调试微课程，包括系统原理图讲解视频、系统调试视频、最小系统讲解视频、系统仿真视频等。投标时提供技术手册，包含系统创新方向、课题内容、主要功能及操作说明、元件清单、原理图、PCB版图、单片机最小系统的相关知识、原理。
（3）里程表的设计：设计内容包含单片机最小系统，模拟电机，LCD1602显示电路，转速测量电路，速度调节电路，提供配套电子版图（原理图、PCB图）、源程序、仿真文件、制作介绍、操作说明、开发资料及配置清单等，功能参数：按键“S2、S5”功能键，“S2”设置时间功能键，“S5”设置轮子半径和安全时速功能键，“S3”是加一键，“S4”是减一键。“S3、S4”同时按下清总里程。按下“Sd”自锁按钮，打开电机电源，调节“R12”电位器可以调电机转速，顺时针电机转速减小，逆时针电机转速变大，时速超过安全速度，蜂鸣器报警。投标时提供原理图，设计代码。
（4）电子密码锁设计：设计内容包含单片机最小系统，字符型LCD显示屏，矩阵键盘，蜂鸣器，存储器，电子锁驱动单元。提供配套电子版图（原理图、PCB图）、源程序、仿真文件、制作介绍、操作说明、开发资料及配置清单等，功能要求：首次使用时输入：131420，对密码进行初始化，当显示：“initpassword”，证明密码初始化完成，此时的密码为：000000。按键输入6位密码，输入密码若密码正确，则锁打开，显示“open”，“电子锁模拟”的指示灯点亮表示电子锁打开状态，按下 * 键或复位键，可以关锁并退出。若密码输入错误次数超过3次，蜂鸣器报警并且锁定键盘。修改密码：在开锁状态下，再次输入正确的密码并按下 # 键，此时听到两声提示，输入新的六位密码并按 D 键，再重复输入一次新密码并按 D ，会听到两声提示音，表示重设密码成功，内部保存新密码并存储。如两次输入的新密码不一样，则重设密码失败。投标时提供原理图，设计代码。
（5）蓝牙心率、计步（手环）设计：设计内容包含STM32单片机最小系统，蓝牙�？�，心率传感器，数字温度传感器，加速度/角度传感器，OLED显示屏，手机测试APP软件，提供配套电子版图（原理图、PCB图）、源程序、仿真文件、制作介绍、操作说明、开发资料及配置清单等，功能要求：心率测量：把手指放在心型的测试口上，等待一段时间OLED显示屏上显示“心率：xxxr/min”，如果超出上限或手指没有放在测试口上方显示“心率：- - -r/min”；体温测量：用手指握住“P7”温度传感器，OLED显示“体温：xx.x”单位℃；计步测量：轻轻移动板子，屏幕上会显示“步数：xxx”步；通过手机蓝牙绑定板子上的蓝牙�？椋梢酝ü堆滥？樯洗饬康氖莸绞只允�。投标时提供原理图，设计代码。
（6）交流充电桩系统由单片机控制、IC 卡读写、人机交互、电能检测和功率输出几部分组成。可以对 IC 进行读取和写入操作，具有串行通信方式；人机交互有 LED 液晶显示、键盘输入以及蜂鸣器响应，功率输出要求采用继电器控制，各电路板方便拆卸，要求必须单独提供对应的控制程序，投标时提供配套电子版图（原理图、PCB图）、源程序、制作介绍、器件介绍、操作说明、开发资料及配置清单等。
（7）发电跟踪器系统由光敏检测电路、串口 A/D 转换电路、主机电路、液晶显示与键盘电路、全桥 PWM 驱动电路以及模拟太阳能板等几部分组成，通过光敏检测电路的感应可实现对光源的自动跟踪。串口 A/D 转换电路：此模块主要由模拟信号输入电路、外围电路、数字信号输出电路组成。通过按键切换模拟东南西方位光源，实现太阳能板自动跟踪。投标时提供配套电子版图（原理图、PCB图）、源程序、制作介绍、操作说明、开发资料及配置清单等。
四、实训项目
单片机基础实训项目
（1） 跑马灯
（2） 计数器
（3） 定时器
（4） 外部中断
（5） 音频驱动
（6） 蜂鸣器驱动
（7） 查询式键盘
（8） 矩阵键盘显示
（9） 电子音乐演奏
（10） 128×64液晶显示
（11） 动态扫描数码管显示
（12） 静态扫描数码管显示
（13） ADC0809应用
（14） DAC0832应用
（15） TLC2543串行AD转换实验
（16） TLC5618串行DA转换实验
（17） 74LS164串转并实验
（18） 74LS165并转串实验
（19） AK040语音测试
（20） DS18B20温度测量电路
（21） RS232串行51通信
（22） RS232串行STM32通信
（23） STM32触摸屏显示
（24） STM32 ADC的使用
（25） STM32内部温度传感器温度测量显示
（26） STM32外部Flash
（27） RS485通信
单片机综合实训项目
（1） 出租车计价器
（2） 超声波倒车雷达
（3） 电子语音万年历
（4） 电子称
（5） 交通灯控制系统
（6） 温度调节闭环控制系统
（7） 直流步进控制系统
（8） 直流调速闭环控制系统
（9） 数据采集系统
（10） 环境监测系统
（11） DDS信号发生器
（12） MP3音乐播放器

友情提示：

1、货品验收：阁下收货时请检查单片机应用综合实训平台的货品外观，核实单片机应用综合实训平台的数量及配件，拒收处于受损状态的单片机应用综合实训平台；

2、质保：顶邦将为阁下提供单片机应用综合实训平台产品说明书内的质保条件和质保期，在质保范围内提供对单片机应用综合实训平台的免费维修，超出条件承诺时提供对单片机应用综合实训平台的有偿维修；

3、退换货：阁下单方面原因导致的单片机应用综合实训平台选型错误或单片机应用综合实训平台购买数量错误，造成单片机应用综合实训平台的退换货要求，将不被接受；

4、货期：单片机应用综合实训平台的发货期为参考值，如您需要了解单片机应用综合实训平台的精确货期，请与顶邦的销售人员联系；

5、如阁下对单片机应用综合实训平台有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关单片机应用综合实训平台的咨询。
