轨道电气拖动实训装置
[规格型号]： DB-DCZ35
[产品名称]： 轨道电气拖动实训装置
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
轨道电气拖动实训装置
一、装置整体要求：
轨道电气拖动实训装置可完成“电机学”、“电机与拖动”、“电机控制”、“交直流调速”等课程实验大纲的要求。
二、功能结构要求：

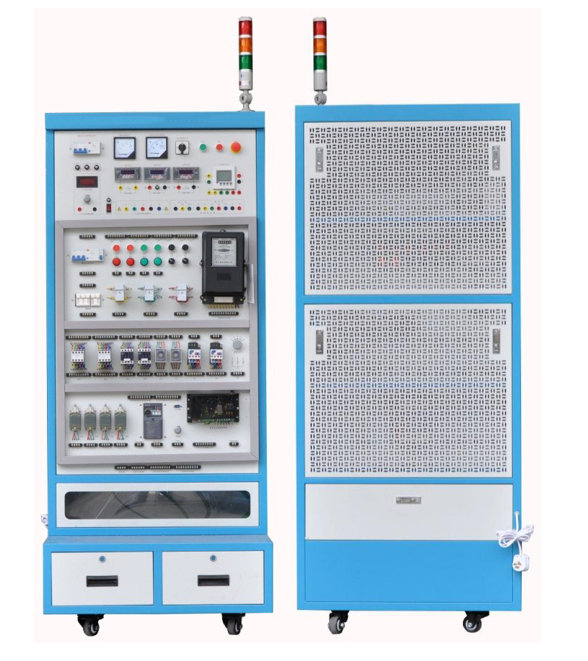

1、该装置须采用标准配电柜为主体柜进行改造，充分利用该柜双面空间位置，其中一面装有电源控制、交直流电源、测量仪表、变频器、低压电气器件，另一面装有2块可方便拆卸的网孔板；
2、电气控制线路元器件都装在电气柜面板上，配有接线柱子；通过端子学生可自行接线，构建控制系统，具有一定的扩展性；
3、提供过压、过流、漏电�；さ缏罚比缈刂乒癯鱿值缭匆斐Ｊ瓜低车缪够虻缌鞒；さ缏返募拗凳�，系统立即切断电源，对人身安全起到一定的�；ぷ饔茫�
三、技术性能要求：
1、输入电压：三相四线制380V±10%50HZ；
2、工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%（25℃）海拔＜2000m；
3、装置容量：不大于1.5KVA；
4、外形尺寸：≥800mm×600mm×1800mm（长宽高）；
5、设备重量：约200Kg；
四、控制柜配置
（一）柜体：左、右柜壁为双层亚光密纹喷塑结构，双面设计，冷轧钢板、铝质材质；柜子底部设有观察窗口，底部带四个脚轮便于移动。
（二）内部配置�？椋耗诓靠占浞指粑煌�，布局合理，所有电气元件接线端子均已引到专用接线柱上，学生通过直接接插进行电路的连接，接近工业实际现场。
1、交、直流电源：直流稳压电源：0-10V，具有短路软截止自动恢复�；すδ�；设有1只交流电压表、1只交流电流表、电压指示切换开关；控制柜的供电急停按钮和启�？乜刂�，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大��；设有变压器一组，变压器原边根据不同的接线可加220V,也可加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压。提供过压、过流、漏电保护，当如控制柜出现电源异常使系统电压或电流超过�；さ缏返募拗凳�，系统立即切断电源，对人身安全起到一定的�；ぷ饔�；
2、仪器仪表：提供交流数字电压表，测量范围为0～500V，三位半数显；直流数字电压表，测量范围为0～500V，三位半数显，精度为0.5级；直流数字电流表，测量范围为0～2A，三位半数显，精度为0.5级；多功能电力仪表，液晶显示，测量三相电流、电压、功率因数，功率等；
3、电气元件：提供三相断路器一只，二相断路器一只，三相电能表一只、互感器三只、熔断器（5A）五只、交流接触器四只（含辅助触头）、热继电器二只、数字式时间继电器二只、按钮开关（常开、常闭）六只、急停按钮一只、行程开关四只、绕线电机调速电阻一组、信号指示灯（红、绿、白、黑）一只、万能转换开关一只、选择按钮二只、交流电压表一只、交流电流表一只、多功能仪表一只等；
4、变频器�？椋篎R-D720S-0.4KW变频器，具有RS485通信端口，配有变频器通讯电缆；
5、直流调速�？椋褐绷鞯缁魉倏刂剖笛底榧河勺ㄓ们？�、隔离电路等装组成；
6、三相异步电机（带速度继电器）：一台，380V、180W；
7、三相异步双速电机：一台，380V、180W；
8、三相线绕式异步电动机电机：一台，380V、180W；
9、直流电动机：一台DC220V、50W；
10、转速表：一台，外置手持式；
11、理线架：一台，钢制结构，尺寸≥1200mm×450mm×1200mm（长宽高）；
五、实训内容要求（不少于以下实验项目）：
变频调速技术
1、变频器功能参数设置与操作（面板操作）
2、变频器功能参数设置多段速度选择变频调速
3、多段速度选择变频调速
4、电位器控制变频器外部电压调速
5、基于模拟量方式的变频器闭环调速（控制变频器外部电压）
直流电机调速技术
6、直流电机的启�？刂�
7、直流电机PWM调速
8、直流电机外部电位器调速
低压电气实训
9、三相异步电动机接触器自锁控制线路
10、三相异步电动机接触器点动控制线路
11、三相异步电动机的多地控制
12、接触器联锁的正反转控制线路
13、按钮联锁的三相异步电动机接触器正反转控制线路
14、双重联锁的三相异步电动机正反转控制线路
15、三相线绕式异步电动机电机调速控制线路
16、Y-△启动自动控制线路
17、三相异步电动机反接制动控制线路
18、三相异步电动机的顺序控制
19、工作台自动往返控制线路
20、三相双速异步电机控制接线
21、三相电度表接线
22、电压表、电流表安装电路
23、电流互感器与电流表配用接线
24、万能转换开关和电压表测量电压接线
